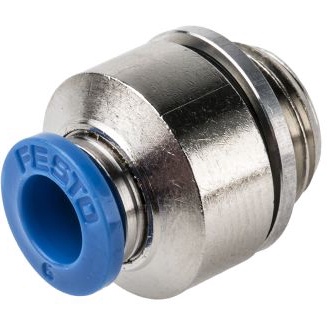

QS-G1/4-6-I

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/4 公转推入式 6 mm, 黄铜制
供应商型号: SXE-QS-G1/4-6-I
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QS-G1/4-6-I

QS-G1/4-6-I概述

    电子元器件技术手册:Festo Push-in Fitting QS-G1/4-6

    1. 产品简介


    Festo Push-in Fitting QS-G1/4-6 是一种用于压缩空气系统连接的关键组件,适用于广泛的工业应用场合。这款产品采用先进的Push/pull原则设计,能够实现快速、可靠的管道连接,特别适合于要求高效、耐用连接的设备中。

    2. 技术参数


    | 参数 | 值 |

    | 标称尺寸 | 4.2 mm |
    | 螺纹密封环类型 | 密封圈 |
    | 连接方式 | 任何位置均可安装 |
    | 管接头1(公) | G1/4 |
    | 管接头2 | 适用外径6 mm管材 |
    | 操作压力范围(完整温度范围) | -0.95 ... 6 bar |
    | 温度依赖操作压力范围 | -0.95 ... 14 bar |
    | 操作介质 | 符合ISO8573-1:2010 [7:-:-] 的压缩空气;制造商声明符合水标准 |
    | 润滑操作 | 可行 |
    | 防腐蚀等级 | CRC1 - 低腐蚀应力 |
    | 工作温度范围 | -10 ... 80°C |
    | 标称紧固扭矩 | 9 Nm |
    | 紧固扭矩容差 | ±20% |
    | 重量 | 13 g |

    3. 产品特点和优势


    Festo Push-in Fitting QS-G1/4-6 具备以下优势:
    - 便捷性:采用了Push/pull安装方式,简化了安装过程。
    - 高可靠性:适用于广泛的温度范围,确保在极端条件下的稳定性能。
    - 安全性:具备优良的抗腐蚀性能,确保长期使用不易损坏。
    - 高效性:紧凑的设计和优良的密封性能保证了高效的操作效率。

    4. 应用案例和使用建议


    这款接头广泛应用于自动化生产线、气动工具以及各种需要压缩空气的机械装置中。例如,在一个机器人手臂的应用场景中,Festo Push-in Fitting QS-G1/4-6 的快速安装和可靠密封可以有效减少停机时间并提高工作效率。对于实际使用建议:
    - 确保螺纹清洁无杂质以防止泄漏。
    - 使用适当的润滑剂以提升密封效果。

    5. 兼容性和支持


    该产品与市场上多种直径为6mm的管材兼容。Festo公司提供了详尽的技术支持文档,客户可以通过其官方网站获得详细的安装指南及故障排除方法。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后仍有气体泄漏 | 检查是否有异物阻塞或螺纹是否正确安装。 |
    | 使用一段时间后出现漏气现象 | 可能是密封圈老化,需更换新的密封圈。 |
    | 无法正确插入管材 | 确认管材直径是否符合规格,检查是否存在扭曲或损伤。 |

    7. 总结和推荐


    综上所述,Festo Push-in Fitting QS-G1/4-6 凭借其快速安装、高度可靠以及良好的性价比,在众多工业应用场合中表现卓越。无论是自动化生产线还是日常维护需求,这款产品都能提供稳定的性能支持。强烈推荐给寻求高效且可靠的气动连接解决方案的工程师和制造商。

QS-G1/4-6-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-G1/4-6-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-G1/4-6-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-G1/4-6-I QS-G1/4-6-I数据手册
