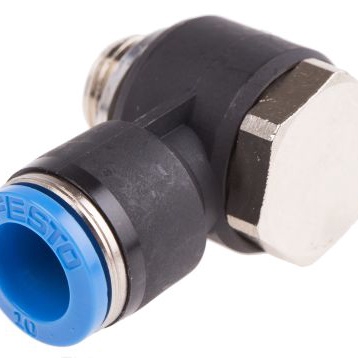

QSLV-G1/4-10

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, G 1/4 公转推入式 10 mm, PBT的制
供应商型号: 3432237
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSLV-G1/4-10

QSLV-G1/4-10概述

    Push-in L-fitting QSLV-G1/4-10:产品技术手册

    产品简介


    Push-in L-fitting QSLV-G1/4-10是一款适用于压缩空气和水的工业级L型接头。其设计采用了推拉式原理,具有紧凑结构和高可靠性。该产品主要应用于气动控制系统、自动化设备及液压系统中,能够确保介质传输的安全性和高效性。

    技术参数


    - 尺寸:标准尺寸
    - 公称宽度:7 mm
    - 密封圈类型:密封环
    - 安装方向:任意
    - 形状:L型
    - 包装数量:10个
    - 操作压力(全温度范围):-0.095 MPa ~ 0.6 MPa (-0.95 bar ~ 6 bar, -13.775 psi ~ 87 psi)
    - 温度相关操作压力:-0.095 MPa ~ 1.4 MPa (-0.95 bar ~ 14 bar, -13.775 psi ~ 203 psi)
    - 最大水压:0.6 MPa @ 50°C
    - 工作介质:压缩空气(符合ISO 8573-1:2010标准[7:-:-])、水(无冰)
    - 操作和先导介质:可进行油润滑
    - 腐蚀防护等级:1级(低腐蚀应力)
    - 符合标准:VDMA24364-B1/B2-L
    - 清洁度等级:ISO 14644-1: Class 4
    - 工作温度:-10°C ~ 80°C
    - 公称拧紧扭矩:9 Nm
    - 公差范围:± 20%
    - 产品重量:48 g
    - 安装材料:中空螺栓,外六角
    - 气动连接:外部螺纹G1/4
    - 管路固定夹:高合金不锈钢
    - 释放环颜色:蓝色
    - 材料:符合RoHS标准
    - 外壳材料:PBT
    - 中空螺栓材料:镀镍黄铜
    - 释放环材料:POM
    - 管路密封材料:NBR

    产品特点和优势


    Push-in L-fitting QSLV-G1/4-10具备以下几个显著特点:
    1. 多方向安装:灵活的安装方向使得其能够适应不同的空间需求。
    2. 高可靠性和安全性:采用密封环作为密封方式,保证长期使用的安全性和可靠性。
    3. 耐腐蚀性强:产品经过特殊处理,能够在低腐蚀环境下保持稳定性能。
    4. 兼容多种工作介质:适用于压缩空气和无冰水等不同介质。
    5. 高清洁度等级:符合ISO 14644-1: Class 4的清洁标准,适用于高洁净要求的应用场合。
    6. 耐温范围广:能够在极端温度环境下稳定工作。
    7. 罗氏合规:符合RoHS环保标准,为环保做出贡献。

    应用案例和使用建议


    Push-in L-fitting QSLV-G1/4-10广泛应用于各类自动化设备、气动控制系统以及液压系统的管路连接中。例如,在工业自动化生产线中,用于压缩空气的传输和控制,能够提高生产效率并减少故障发生率。在食品加工行业,可用于水处理系统的管路连接,确保生产过程中的卫生和安全。
    在使用过程中,需要注意以下几点建议:
    1. 在安装时,确保所有部件均按照正确的扭矩值进行拧紧,避免过度拧紧导致损坏。
    2. 在高压环境中使用时,应定期检查密封件的状态,以确保其正常工作。
    3. 对于水作为工作介质的情况,建议使用带有额外密封环的管路组件,以增加系统的安全性。
    4. 遵循制造商提供的安装指南,特别是在涉及清洁度较高的场合。

    兼容性和支持


    Push-in L-fitting QSLV-G1/4-10可以与其他标准管路系统兼容,如G1/4外部螺纹接口。制造商提供了详细的技术支持和售后服务,包括安装指导、维护保养和技术咨询。如果您在使用过程中遇到任何问题,可以通过联系Festo SE & Co. KG的技术支持团队获得帮助。

    常见问题与解决方案


    1. 问:产品安装后泄漏如何解决?
    答:请检查所有密封件是否正确安装,并确保螺纹连接达到规定的拧紧扭矩。如果问题依旧存在,请更换密封圈。
    2. 问:如何确定合适的拧紧扭矩?
    答:参照产品手册上的公称拧紧扭矩9 Nm及公差范围± 20%,确保拧紧力矩符合要求。
    3. 问:产品适用于哪些工作介质?
    答:适用于压缩空气和无冰水。对于水作为工作介质的情况,建议使用带有额外密封环的管路组件以增加系统的安全性。

    总结和推荐


    Push-in L-fitting QSLV-G1/4-10凭借其优秀的机械性能、高可靠性及广泛的适用性,成为众多工业应用中的优选产品。无论是压缩空气还是水处理系统,它都能提供可靠的管路连接解决方案。通过合理的安装和维护,可以充分发挥其优越的性能。强烈推荐在需要高性能管路连接的工业应用中使用这款产品。

QSLV-G1/4-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSLV-G1/4-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLV-G1/4-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLV-G1/4-10 QSLV-G1/4-10数据手册

QSLV-G1/4-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
