首页  >  产品百科  >  GRLA-M5-QS-4-D

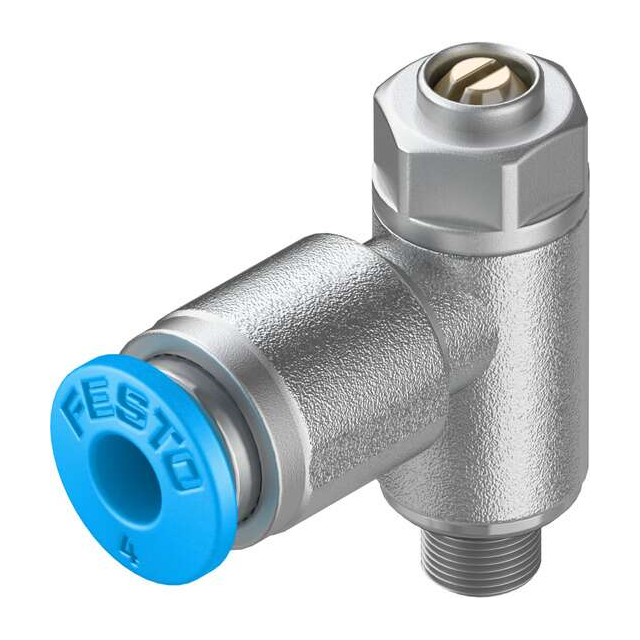

GRLA-M5-QS-4-D

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo, GRLA系列 排气阀, 4mm管进气口, 4mm管出气口, M5 外螺纹出气口
供应商型号: GRLA-M5-QS-4-D
供应商: 云汉优选
标准整包数: 1

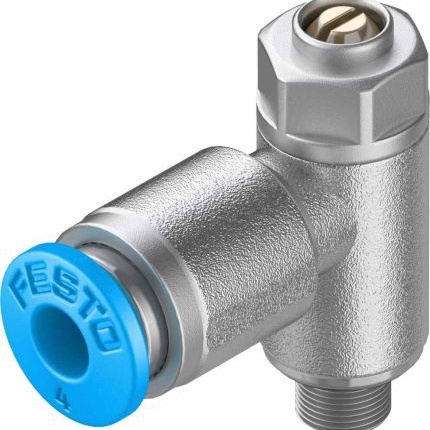

FESTO 气动/液压/传动设备 GRLA-M5-QS-4-D

GRLA-M5-QS-4-D概述

    一通向流量控制阀技术手册解析

    产品简介


    一通向流量控制阀是一种用于气动驱动系统中调节活塞速度的关键元件。这种阀门主要用于调整气动驱动在前进和返回行程中的速度,通过适当地限制压缩空气的流动来实现。根据型号的不同,这些阀门可以提供单向流量控制(仅限排气方向或进气方向)或双向流量控制。此类产品广泛应用于各种气动系统的速度控制中,例如双作用气缸和单作用气缸的速度调节。

    技术参数


    以下是部分技术参数摘要:
    - 流量范围:
    - 排气方向: 83 至 4,320 l/min
    - 进气方向: 100 至 1,580 l/min
    - 温度范围: -10°C 至 +60°C
    - 工作压力: 0.2 至 10 bar
    - 标准名义流量 (qnN): 见具体型号表
    - 调整组件: 螺丝刀头螺丝或滚花螺丝

    产品特点和优势


    - 灵活性: 通过调整螺钉可以轻松改变流量控制功能,适用于多种应用需求。
    - 多功能性: 支持单向或双向流量控制,满足不同气动系统的需求。
    - 耐久性: 采用金属材料制成,符合RoHS标准,确保长期稳定运行。
    - 精确调节: 可以通过旋转调整组件(螺丝刀头螺丝或滚花螺丝)来设置所需的流量限制。

    应用案例和使用建议


    - 双作用气缸: 在需要对活塞运动进行精确控制的场合,可以通过一通向流量控制阀来实现。
    - 单作用气缸: 单向流量控制阀可以在某些情况下简化气动系统设计,例如使用较小的气缸时。
    使用建议:
    - 确保在安装前正确调整流量控制功能。
    - 定期检查连接部位是否有泄漏现象,以确保系统正常运行。
    - 在高负载情况下,建议对系统进行全面测试,确保阀门能承受持续的工作压力。

    兼容性和支持


    这些阀门通常与符合ISO标准的压缩空气一起使用,并且能够适应多种连接方式(如推入式连接、螺纹连接等)。制造商提供了详细的文档和技术支持服务,以帮助用户了解和安装这些阀门。

    常见问题与解决方案


    - 问题1: 流量调节不当导致气缸运动不平稳。
    - 解决办法: 检查并重新调整流量控制螺钉,确保设置正确的流量限制。
    - 问题2: 阀门堵塞。
    - 解决办法: 清洁阀门内部,必要时更换密封圈。

    总结和推荐


    总体而言,一通向流量控制阀具有优秀的灵活性和多功能性,非常适合用于气动驱动系统的速度控制。鉴于其广泛的应用场景和高可靠性,我们强烈推荐在气动系统设计中使用这些阀门。只要遵循正确的安装和维护步骤,它们将为用户提供高效且可靠的服务。

GRLA-M5-QS-4-D参数

参数
安装方式 底座安装
包装方式 散装

GRLA-M5-QS-4-D厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

GRLA-M5-QS-4-D数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO GRLA-M5-QS-4-D GRLA-M5-QS-4-D数据手册

GRLA-M5-QS-4-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.592
库存: 177
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.59
直接购买
加入购物车
