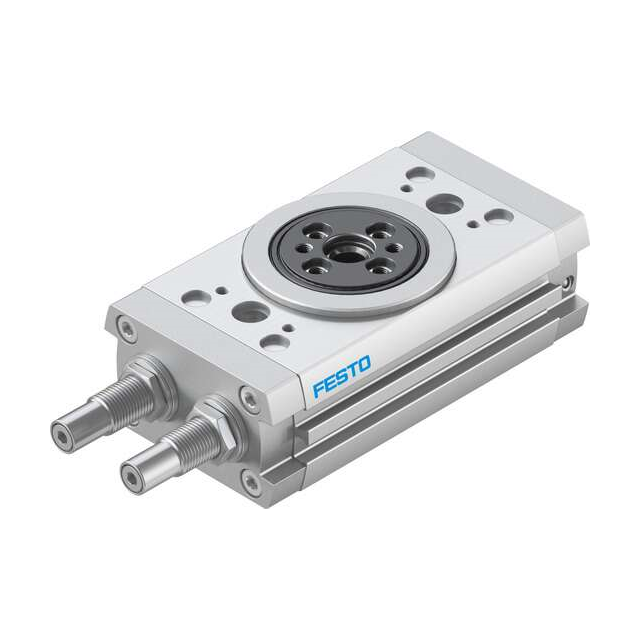

DRRD-16-180-FH-Y9A

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo 180°旋转执行器, -,DRRD系列, 16mm孔径, 双作用, 10bar最大输入, 10 bar最大输出, 液压缓冲, M5接口
供应商型号: 1215352
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DRRD-16-180-FH-Y9A

DRRD-16-180-FH-Y9A概述

    半旋转致动器 DRRD-16-180-FH-Y9A 技术手册

    1. 产品简介


    半旋转致动器 DRRD-16-180-FH-Y9A 是一种适用于多种工业自动化领域的电子元器件。其主要功能是通过压缩空气驱动,实现精确控制的角度旋转,适用于如机器人关节、夹具和其他需要精确控制角度运动的应用场景。这种致动器可广泛应用于制造业、物流自动化、包装机械等领域。

    2. 技术参数


    - 型号:DRRD-16-180-FH-Y9A
    - 产品编号:1644389
    - 大小:16
    - 角度缓冲:43度
    - 两侧旋转角度设置范围:+10/-170度
    - 旋转角度:180度
    - 缓冲类型:Y9:内部液压缓冲
    - 装配位置:任意
    - 设计结构:齿轮齿条
    - 位置检测:用于接近传感器
    - 工作压力:2 ... 10巴
    - 操作模式:双作用
    - 操作介质:压缩空气(符合ISO8573-1:2010 [7:4:4])
    - 工作温度范围:-10 ... 60℃
    - 理论扭矩(6巴时):1.59牛米
    - 允许惯性力矩:0.07千克米平方
    - 产品重量:650克
    - 安装方式:可选
    - 气动连接:M5
    - 材料:
    - 驱动轴:热处理钢
    - 外壳:铝合金,阳极化处理
    - 密封圈:NBR、TPE-U(PU)

    3. 产品特点和优势


    - 高精度控制:通过精密设计的齿轮齿条机构,能够实现准确的180度旋转。
    - 适应性强:可安装在任意位置,且适用于多种工作环境,具备良好的耐温性能。
    - 安全性高:采用内部液压缓冲,有效减轻运动过程中的冲击和震动。
    - 易用性:支持压缩空气驱动,方便集成到现有系统中,同时可根据需求选择不同的安装方式。
    - 耐用性:采用高质量的材料制造,确保长期稳定运行。

    4. 应用案例和使用建议


    DRRD-16-180-FH-Y9A 致动器被广泛应用于自动化生产线中的定位、夹紧、转动等操作。例如,在自动化装配线中,该致动器可以用于精确控制机械臂的旋转动作,确保工件的精准定位。使用时应注意根据具体的工作要求调整旋转角度,并定期检查密封圈的磨损情况以确保最佳性能。

    5. 兼容性和支持


    该致动器支持压缩空气作为驱动介质,并可通过多种方式进行安装。此外,制造商提供详尽的技术文档和客户支持服务,帮助用户快速解决使用过程中遇到的各种问题。若需进一步定制化解决方案,也可联系厂商进行咨询。

    6. 常见问题与解决方案


    - 问题:致动器无法正常旋转
    - 解决方案:检查压缩空气的压力是否在规定范围内,并确认安装方式正确无误。
    - 问题:密封圈出现磨损
    - 解决方案:定期更换磨损的密封圈,建议每半年或一年更换一次。
    - 问题:旋转角度不准确
    - 解决方案:重新校准致动器的位置传感器,确保其处于正确的工作状态。

    7. 总结和推荐


    综上所述,DRRD-16-180-FH-Y9A 半旋转致动器凭借其高精度、易用性和广泛的适用性,在众多工业自动化场景中表现出色。无论是从技术参数还是实际应用效果来看,该产品都具备非常高的竞争力。因此,强烈推荐此款致动器用于需要精确控制旋转角度的应用场合。

DRRD-16-180-FH-Y9A参数

参数
零件状态 在售
包装方式 散装
