首页  >  产品百科  >  QS-1/8-6-I

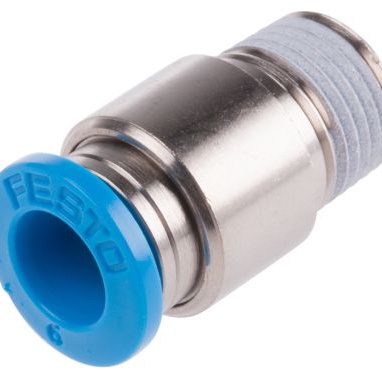

QS-1/8-6-I

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, R 1/8 公转推入式 6 mm, 黄铜制
供应商型号: SXE-QS-1/8-6-I
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QS-1/8-6-I

QS-1/8-6-I概述

    推进式接头QS-1/8-6-I技术手册解析

    1. 产品简介


    推进式接头QS-1/8-6-I是一款用于气动系统的连接部件。它通过简单地将管道推入并固定,实现了快速而可靠的连接。这种接头广泛应用于工业自动化、气动控制、测试系统等领域,以实现高效、稳定的气体传输。

    2. 技术参数


    | 参数 | 值 |

    | 规格 | 标准 |
    | 公称宽度 | 4.2 mm |
    | 密封圈类型 | 涂层 |
    | 安装位置 | 任意 |
    | 设计 | 直通设计 |
    | 包装数量 | 10个 |
    | 结构原理 | 卡套式原理 |
    | 工作压力(整个温度范围) | -0.095 MPa ... 0.6 MPa |
    | 工作压力(整个温度范围) | -0.95 bar ... 6 bar |
    | 工作压力(整个温度范围) | -13.775 psi ... 87 psi |
    | 温度相关的工作压力 | -0.095 MPa ... 1.4 MPa |
    | 温度相关的工作压力 | -0.95 bar ... 14 bar |
    | 温度相关的工作压力 | -13.775 psi ... 203 psi |
    | 水的最大操作压力 | 0.6 MPa,最高温度50°C |
    | 操作介质 | 压缩空气(符合ISO 8573-1:2010标准)
    冷冻水(液态)|
    | 操作和引导介质 | 可带油润滑操作 |
    | 腐蚀抗性等级 | 1级,低腐蚀应力 |
    | LABS(PWIS)合规性 | 符合VDMA24364-B1/B2-L标准 |
    | 环境温度范围 | -10°C ... 80°C |
    | 标称紧固扭矩 | 7 Nm |
    | 紧固扭矩容差 | ± 20% |
    | 产品重量 | 7.6 g |
    | 安装类型 | 内六角,AF 4 |
    | 气动接口 1 | 外螺纹R1/8 |
    | 气动接口 2(用于外径6mm的管材)
    | 释放环颜色 | 蓝色 |
    | 材料合规性 | 符合RoHS标准 |
    | 本体材料 | 黄铜,镀镍 |
    | 释放环材料 | 聚甲醛(POM) |
    | 管材密封材料 | 丁腈橡胶(NBR) |
    | 管材保持爪材料 | 高合金不锈钢 |

    3. 产品特点和优势


    - 快速安装:通过简单的推入即可实现快速连接,无需复杂的工具或额外的紧固件。
    - 可靠密封:采用涂层密封圈设计,确保即使在苛刻的环境下也能提供长期稳定的密封效果。
    - 广泛的适用性:适用于各种气动和液压系统,可以处理不同类型的介质,如压缩空气和冷冻水。
    - 高耐压性:能够承受较大的压力范围,适用于多种复杂的应用场合。
    - 耐腐蚀性强:选用高品质材料制造,具有良好的耐腐蚀性能,适合在多种环境中使用。
    - 环保合规:符合RoHS标准,确保产品对人体健康无害,且不含有对环境有害的物质。

    4. 应用案例和使用建议


    - 应用案例:在一个汽车制造厂的气动控制系统中,这种推进式接头被广泛用于连接气动装置和管道。用户反馈显示,这些接头不仅安装方便,而且能长时间保持稳定可靠的密封性能。
    - 使用建议:在安装过程中,应确保紧固扭矩处于指定范围内,避免过紧或过松导致的密封不良。此外,在操作介质为冷冻水时,应注意控制温度不超过50°C以保证最大操作压力。

    5. 兼容性和支持


    该推进式接头与大部分标准气动设备及系统兼容,尤其适用于按照ISO 8573-1:2010标准生产的压缩空气系统。制造商提供了详尽的技术支持,包括安装指南、维护手册和售后咨询服务,帮助客户在使用过程中解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题:接头在高压下出现泄漏。
    - 解决方案:检查密封圈是否正确安装,必要时更换新的密封圈;确认紧固扭矩是否达到标准值。
    - 问题:使用一段时间后发现接头部位有锈蚀现象。
    - 解决方案:建议定期进行清洁保养,可使用适当的防锈剂涂抹接头表面;若锈蚀严重,考虑更换新接头。
    - 问题:在冷冻水中操作时,接头性能下降。
    - 解决方案:确保介质温度不超过50°C,避免超过规定的最大操作压力。

    7. 总结和推荐


    总体而言,这款推进式接头QS-1/8-6-I凭借其高效的连接性能、出色的密封性和宽广的操作范围,非常适合在各类工业自动化系统中作为关键的连接组件使用。无论是对于需要频繁拆装的生产环节还是追求稳定工作的应用场景,这款产品均能胜任。鉴于其多方面的优点,强烈推荐给需要高效气动连接解决方案的用户。

QS-1/8-6-I参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QS-1/8-6-I厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-1/8-6-I数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-1/8-6-I QS-1/8-6-I数据手册
