VZXF-L-M22C-M-A-N34-160-H3B1-50-16

产品分类: 管件和管道
厂牌: FESTO
产品描述: Festo 角座阀, 气动阀, 螺纹尺寸1/8in, 弹簧返回, 最大工作压力16 bar
供应商型号: 2037075
供应商: 海外现货
标准整包数: 1
FESTO 管件和管道 VZXF-L-M22C-M-A-N34-160-H3B1-50-16

VZXF-L-M22C-M-A-N34-160-H3B1-50-16概述


    产品简介

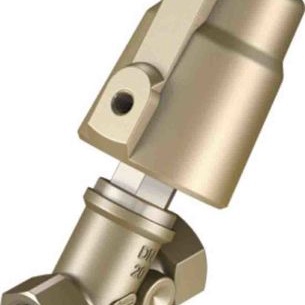

    角座阀 VZXF 是一种外部控制型阀门,通过压缩空气驱动。它们主要用于介质绝对纯净度不能保证的应用、高粘度介质的控制或者蒸汽应用中。角座阀以其坚固耐用而著称,适用于大多数介质,具有较高的化学和热稳定性。它们通常用于气体和液体介质的控制,无需任何压力差即可操作,且对蒸汽或略微污染的介质不敏感。

    技术参数


    - 连接螺纹: G1/2 ... G2 或 1/2 NPT ... 2 NPT
    - 流量 Kv: 3.3 ... 47.5 m³/h
    - 阀体材料: 青铜(红铜)、不锈钢铸造
    - 温度范围:
    - -10 ... +80°C(青铜)
    - -40 ... +200°C(不锈钢)
    - 额定压力: PN 16
    - 粘度范围: 最大 600 mm²/s
    - 驱动尺寸: 50 mm 和 80 mm
    - 气动接口: G1/8 内螺纹
    - 流量方向: 不可逆
    - 控制方式: 外部先导控制
    - 复位方式: 机械弹簧复位

    产品特点和优势


    1. 坚固耐用: 角座阀设计简单,适合几乎所有介质,尤其适用于高粘度介质。
    2. 无压力差要求: 在刚性管道系统中控制气体和液体介质时无需压力差。
    3. 低流阻: 具有较低的流阻,确保高效运行。
    4. 耐污染性: 对蒸汽和略受污染的介质不敏感。
    5. 长寿命和低维护: 设计优异,使其具有较长的服务寿命并减少维护需求。
    6. 化学和热稳定性: 高化学和热稳定性,适用于各种苛刻条件。
    7. 安全关闭功能: NC 功能确保在控制回路压力损失时阀门自动关闭。
    8. PWIS 免污染版本: 特别适用于生产区域,避免涂料浸渍物质的干扰。

    应用案例和使用建议


    应用案例:
    - 食品和饮料行业: 控制高粘度液体或蒸汽,例如在啤酒发酵过程中。
    - 化工行业: 处理腐蚀性介质,如酸碱溶液。
    - 制药行业: 维持介质纯净度,如在药物生产过程中。
    使用建议:
    1. 选择合适的介质和温度范围: 确保选择的阀体材料能够承受介质的化学特性和温度条件。
    2. 定期检查和维护: 尤其是在高粘度介质和恶劣环境下,应定期检查密封件的状态。
    3. 注意安装方向: 根据介质类型正确安装阀门,以避免不必要的损坏或性能下降。

    兼容性和支持


    - 兼容性: 角座阀 VZXF 可与其他标准气动控制系统兼容,但需要确认具体型号的适用范围。
    - 支持和服务: Festo 提供详尽的技术文档和支持,包括产品手册、CAD 数据和在线技术支持。

    常见问题与解决方案


    1. 泄漏问题:
    - 原因: 密封件磨损或安装不当。
    - 解决办法: 更换密封件或重新安装阀门,确保密封圈正确安装和压紧。
    2. 噪音问题:
    - 原因: 气动操作过快或管道共振。
    - 解决办法: 安装消音器或调整操作速度。
    3. 阀门卡死:
    - 原因: 粘稠介质堵塞或机械故障。
    - 解决办法: 清洁阀门内部或进行机械检查。

    总结和推荐


    综上所述,角座阀 VZXF 是一款坚固耐用、性能卓越的产品,特别适用于高粘度介质和恶劣环境。其高化学和热稳定性、低维护需求以及多种型号选择使其在各个行业中具有广泛的适用性。推荐在需要严格控制气体和液体介质的应用中使用这款阀门,特别是在食品、化工和制药等行业中。建议在使用前仔细阅读技术手册,并遵循厂家的安装和维护指导。

VZXF-L-M22C-M-A-N34-160-H3B1-50-16参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZXF-L-M22C-M-A-N34-160-H3B1-50-16厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZXF-L-M22C-M-A-N34-160-H3B1-50-16数据手册

厂牌 PDF简要描述 下载
FESTO 管件和管道 FESTO VZXF-L-M22C-M-A-N34-160-H3B1-50-16 VZXF-L-M22C-M-A-N34-160-H3B1-50-16数据手册

VZXF-L-M22C-M-A-N34-160-H3B1-50-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
