首页  >  产品百科  >  QST-3/8-10

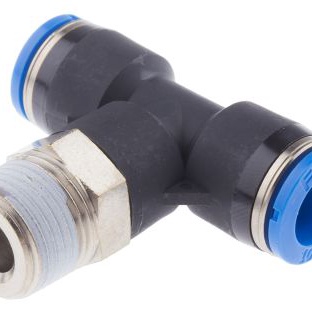

QST-3/8-10

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹三通 气动接头, QS系列, 推入式 10 mm转推入式 10 mm
供应商型号: 1215972
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QST-3/8-10

QST-3/8-10概述


    产品简介


    Push-in T-fitting QST-3/8-10 是一款专为气动系统设计的高性能连接件。该产品主要用于连接和控制压缩空气流,适用于广泛的工业自动化和控制系统。它的典型应用场景包括气动工具、气动执行机构、气动阀门以及其他需要高效可靠的压缩空气传输系统的设备。

    技术参数


    | 参数 | 值 |

    | 规格型号 | QST-3/8-10 |
    | 零件编号 | 153113 |
    | 尺寸 | 标准 |
    | 公称直径 | 8.3 mm |
    | 密封材料类型 | 螺纹涂层 |
    | 安装位置 | 任意方向 |
    | 容器尺寸 | 10个/包 |
    | 结构原理 | 推拉式 |
    | 工作压力 | -0.95 ... 6 bar |
    | 温度相关工作压力 | -0.95 ... 14 bar |
    | 操作介质 | 符合ISO8573-1:2010 [7:-:-]的压缩空气
    按制造商声明的条件使用水 |
    | 操作和引导介质 | 可润滑操作 |
    | 耐腐蚀等级 | CRC 1 - 低腐蚀应力 |
    | 环境温度 | -10 ... 80 °C |
    | 海事认证 | 见证书 |
    | 重量 | 42 g |
    | 输出数量 | 2个 |
    | 供气管路数量 | 1个 |
    | 气动连接,端口1 | 内螺纹 R3/8 |
    | 气动连接,端口2 | 直径10 mm 的管材 |
    | 释放环颜色 | 蓝色 |
    | 材料认证 | 符合RoHS |
    | 主体材料 | PBT |
    | 释放环材料 | POM |
    | 管材密封材料 | NBR |
    | 管材固定爪材料 | 高合金钢,耐腐蚀 |

    产品特点和优势


    Push-in T-fitting QST-3/8-10具有以下显著特点和优势:
    1. 通用性强:该产品支持任意安装位置,适用于各种不同的应用场景。
    2. 可靠性高:能够在-0.95至14 bar的宽广工作压力范围内稳定运行。
    3. 环境适应性好:可以在-10至80°C的极端温度条件下工作。
    4. 耐腐蚀性:符合CRC 1标准,适用于低腐蚀环境。
    5. 材料认证:主体材料和管材密封材料均符合RoHS标准,确保环保安全。
    6. 设计创新:采用推拉式结构,易于安装和维护,提高工作效率。

    应用案例和使用建议


    该产品广泛应用于气动工具和气动执行机构中。例如,在自动化生产线中,该T-fitting可以用于连接多个气动阀,确保压缩空气的稳定传输。使用时应注意以下几点:
    1. 选择合适的安装位置:确保安装位置满足产品的任意方向要求。
    2. 正确使用操作介质:如需润滑操作,可使用合适的润滑油。
    3. 定期检查维护:定期检查气管的密封性和管材固定爪的状态,以确保长期稳定运行。

    兼容性和支持


    Push-in T-fitting QST-3/8-10与各种标准气管和气动设备兼容。Festo公司为其产品提供了详尽的技术支持和服务,用户可通过其官方网站获取更多技术支持信息。

    常见问题与解决方案


    1. 问题:连接不牢固,气体泄漏
    - 解决方法:重新安装,并确保密封圈正确放置;检查管材是否损坏或磨损。
    2. 问题:无法在高温环境下正常工作
    - 解决方法:确认实际环境温度不超过产品的工作范围(-10至80°C);若需在更高温度下工作,请选择更适合的材料或联系供应商获取建议。
    3. 问题:长时间使用后出现腐蚀现象
    - 解决方法:定期检查腐蚀情况,必要时更换耐腐蚀性更好的材料。

    总结和推荐


    总体来看,Push-in T-fitting QST-3/8-10是一款性能卓越、可靠性高的气动连接件。它适用于广泛的工业应用场合,具有出色的通用性和环境适应能力。鉴于其显著的优势和良好的用户反馈,我们强烈推荐将其用于各类气动控制系统中。

QST-3/8-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QST-3/8-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QST-3/8-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QST-3/8-10 QST-3/8-10数据手册

QST-3/8-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
