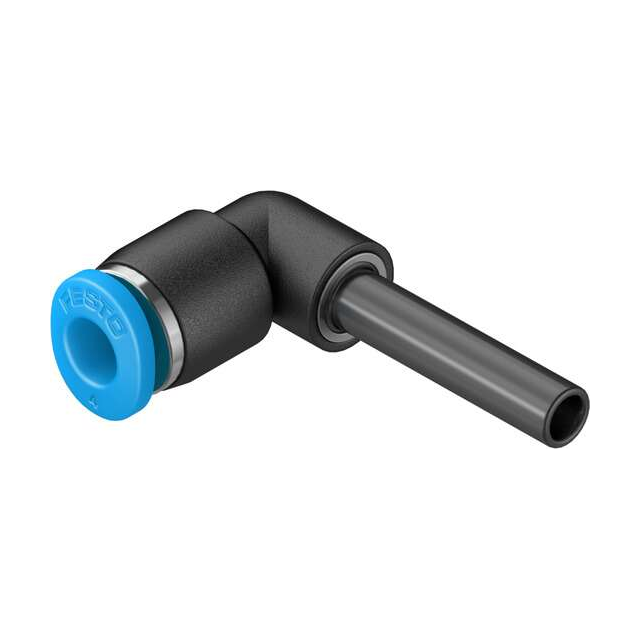

QSML-4H

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 快插弯头 气动接头, QSL系列, 推入式 4 mm转推入式 4 mm, PBT的制
供应商型号: 3432162
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSML-4H

QSML-4H概述

    推入式L型连接器QSML-4H技术手册

    产品简介


    推入式L型连接器QSML-4H是一种紧凑且高效的电子元件,主要用于压缩空气系统的连接。它适用于各种工业环境,尤其在自动化设备、气动控制系统及设备中的连接部分发挥着重要作用。其小巧的设计使其易于安装和维护,广泛应用于需要精密连接和高可靠性的场合。

    技术参数


    - 尺寸:迷你型
    - 标称尺寸:1.9 mm
    - 安装方向:任意方向
    - 容器大小:10
    - 设计结构:推拉原理
    - 工作压力范围(完整温度范围):-0.95 ... 6 bar
    - 温度依赖的工作压力范围:-0.95 ... 14 bar
    - 操作介质:符合ISO8573-1:2010 [7:-:-]的压缩空气
    - 关于操作和引导介质的注释:可润滑操作
    - 耐腐蚀等级:CRC 1 - 低腐蚀应力
    - 环境温度范围:-10 ... 80 °C
    - 重量:1.7 g
    - 气动连接(端口1):推入式套筒QS-4
    - 气动连接(端口2):适合外径为4 mm的管材
    - 释放环颜色:蓝色
    - 材料注释:符合RoHS标准
    - 外壳材料:PBT
    - 释放环材料:POM
    - 管密封材料:NBR
    - 管保持爪材料:耐腐蚀的高合金钢

    产品特点和优势


    - 紧凑设计:迷你型尺寸使其占用空间更小,便于安装。
    - 耐用材料:使用耐腐蚀等级CRC 1的材料,确保长期稳定运行。
    - 灵活的安装方向:支持任意方向的安装,增加了灵活性。
    - 高工作温度范围:能够在极端环境下正常工作,适应性更强。
    - 符合环保要求:所有材料均符合RoHS标准,有助于环境保护。

    应用案例和使用建议


    - 工业自动化设备:用于连接各种气动控制装置,保证系统的稳定性和可靠性。
    - 气动控制系统:提供高效的气流控制,适合高精度的应用场合。
    - 自动化设备维护:在安装过程中应注意安装方向的选择,以确保最佳效果。
    - 环境考虑:考虑到工作温度范围,需要确保连接器在极端环境下的适用性。

    兼容性和支持


    - 兼容性:该连接器适用于大多数常见的压缩空气系统。
    - 厂商支持:提供标准的产品质保服务,针对安装和使用过程中的常见问题提供技术支持。

    常见问题与解决方案


    1. 安装时出现泄露
    - 解决方案:检查安装是否正确,确保所有接口紧密无隙。
    2. 工作压力不稳定
    - 解决方案:确认系统内部的压力范围是否在产品允许的范围内。
    3. 外壳损坏
    - 解决方案:检查是否遭受外力冲击或腐蚀导致,及时更换部件。

    总结和推荐


    推入式L型连接器QSML-4H以其紧凑的设计、卓越的性能和广泛的适用性,在工业自动化和气动控制领域表现出色。其独特的设计和材料选择,使其在各种恶劣环境中依然能够保持稳定运行。综上所述,强烈推荐使用该产品。

QSML-4H参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSML-4H厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSML-4H数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSML-4H QSML-4H数据手册

QSML-4H封装设计

查看详情并下载
Symbol
Footprint
3D Model
