QSLL-3/8-8

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, R 3/8 公转推入式 8 mm, PBT的制
供应商型号: 3432042
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSLL-3/8-8

QSLL-3/8-8概述


    产品简介


    产品类型与功能

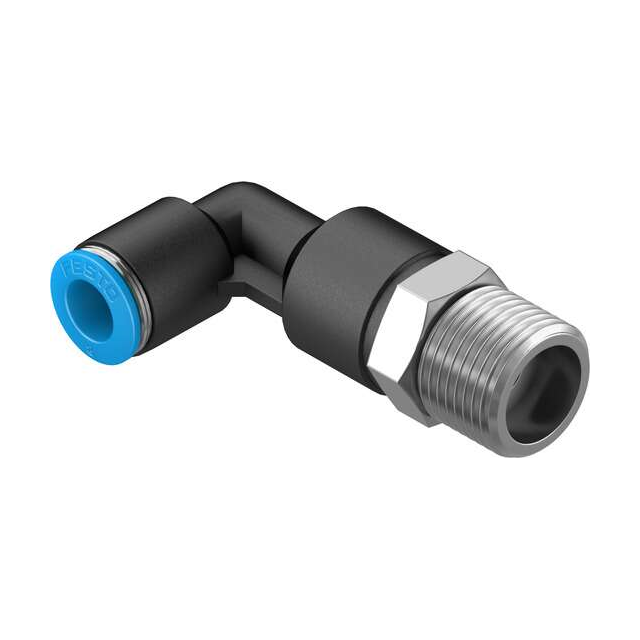

    本产品是一款 Push-in L-fitting 长型接头,型号为 QSLL-3/8-8。该接头主要用于连接压缩空气管道,适用于工业自动化和控制系统等领域。它的设计采用了 L 形结构,并通过推拉原理实现安装和拆卸,具有优异的操作便利性和可靠性。
    应用领域
    Push-in L-fitting 主要应用于需要灵活连接和可靠密封的场合,例如气动系统、气动工具、机器人手臂以及其他自动化设备。它能够提供高压连接,确保在各种复杂环境下工作的稳定性。

    技术参数


    基本参数
    - 尺寸标准:符合行业标准
    - 公称宽度:6.7 mm
    - 螺纹塞上的密封类型:涂层
    - 安装方向:任意方向
    - 包装数量:每包 10 个
    - 结构设计:采用推拉原理
    - 操作压力范围:-0.095 MPa 至 0.6 MPa(-0.95 bar 至 6 bar,-13.775 psi 至 87 psi)
    - 温度范围:-10 °C 至 80 °C
    - 水压条件:最大 0.6 MPa,在最高 50 °C 条件下
    - 操作介质:压缩空气(符合 ISO 8573-1:2010 [7:-:-] 标准)、无冰水、允许油润滑
    其他参数
    - 耐腐蚀等级 (CRC):1 - 低腐蚀应力
    - 清洁度等级:ISO 14644-1 中的 Class 4
    - 公称拧紧扭矩:15.5 Nm
    - 拧紧扭矩公差:± 20%
    - 产品重量:35 g
    - 连接螺纹:外部六角形,AF 17
    - 管路接口 1:外螺纹 R3/8
    - 管路接口 2:适用管径 8 mm 的气管
    - 释放环颜色:蓝色
    - 材料说明
    - 螺纹塞:镀镍黄铜
    - 外壳材料:PBT
    - 释放环材料:POM
    - 管路密封材料:NBR
    - 管夹材料:高合金不锈钢
    - 符合标准:RoHS 合规,VDMA24364-B1/B2-L 合规

    产品特点和优势


    独特功能与优势
    - 方便安装与拆卸:通过推拉原理进行安装和拆卸,大大提高了操作效率。
    - 优异的密封性能:使用涂层密封,确保在高压和高低温环境下仍能保持良好的密封效果。
    - 广泛的温度适应性:能够在 -10 °C 至 80 °C 范围内稳定工作,适应多种恶劣环境。
    - 抗腐蚀能力强:镀镍黄铜螺纹塞和高合金不锈钢管夹,能够抵抗化学物质的侵蚀。
    - 高清洁度要求:达到 ISO 14644-1 中的 Class 4 标准,适合于清洁度要求高的环境。
    - 可靠的机械强度:采用高强度材料,确保长期使用不会出现变形或损坏。

    应用案例和使用建议


    实际使用场景
    - 工厂自动化系统:用于连接气动控制阀门和执行机构,提高系统的响应速度和精度。
    - 精密设备:在半导体制造设备中作为关键组件,确保设备在洁净室内的可靠运行。
    - 医疗设备:适用于呼吸机等医疗设备,保证设备在高温或低温条件下的正常工作。
    使用建议
    - 在安装前,请确保所有部件干燥且清洁,以避免污染物影响密封性能。
    - 在连接管路时,按照规定的扭矩值进行紧固,以确保良好的密封效果。
    - 定期检查连接处是否有泄漏现象,及时更换损坏部件。

    兼容性和支持


    兼容性
    Push-in L-fitting 与市面上常见的压缩空气管道兼容,能够广泛应用于各种气动系统。产品在安装和使用过程中应遵循相关标准和规范,以确保安全和有效性。
    厂商支持
    Festo SE & Co. KG 提供全面的技术支持和售后服务,如有任何技术疑问或产品故障,可联系官方技术支持团队获取帮助。此外,还提供了详细的产品文档和在线资源,便于用户查阅和学习。

    常见问题与解决方案


    问题与解决方案
    - 问题 1:无法正常安装
    - 解决方法:检查各部件是否安装正确,特别是密封圈和螺纹部分。
    - 问题 2:存在泄漏现象
    - 解决方法:重新紧固部件,确保按规定的扭矩值进行固定。必要时,更换损坏的密封圈。
    - 问题 3:温度过高导致损坏
    - 解决方法:在设计系统时考虑温度限制,确保使用环境在产品的工作范围内。

    总结和推荐


    综合评估
    Push-in L-fitting QSLL-3/8-8 是一款高性能、高可靠性的气动连接接头,其独特的设计和优良的材料使其在各种工业环境中都能表现出色。无论是安装简便性、密封可靠性还是耐用性,该产品都达到了高标准。
    推荐结论
    综上所述,我们强烈推荐 Push-in L-fitting QSLL-3/8-8 在工厂自动化、精密设备以及医疗设备等对密封性和可靠性有较高要求的应用场合中使用。

QSLL-3/8-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSLL-3/8-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLL-3/8-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLL-3/8-8 QSLL-3/8-8数据手册
