首页  >  产品百科  >  VZXF-L-M22C-M-B-N34-160-H3B1-50-16

VZXF-L-M22C-M-B-N34-160-H3B1-50-16

产品分类: 管件和管道
厂牌: FESTO
产品描述: Festo 角座阀, 气动阀, 螺纹尺寸1/8in, 弹簧返回, 最大工作压力16 bar
供应商型号: 2037059
供应商: 海外现货
标准整包数: 1

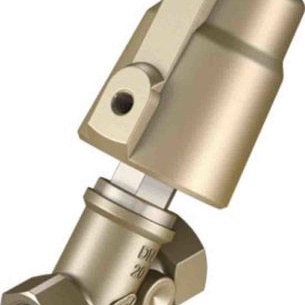

FESTO 管件和管道 VZXF-L-M22C-M-B-N34-160-H3B1-50-16

VZXF-L-M22C-M-B-N34-160-H3B1-50-16概述


    产品简介


    本产品是一款名为Angle Seat Valve(角座阀)的电子元器件,型号为VZXF-L-M22C-M-B-N34-160-H3B1-50-16。它主要用于气体、液体介质的控制,适用于多种工业自动化系统中,如压缩空气、矿物油液压液、惰性气体、水及清洁压缩空气等。该阀门采用弹出式设计,配以活塞驱动装置,可实现对各种介质的精确控制。

    技术参数


    | 参数名称 | 具体数值 |

    | 结构设计 | 弹出式活塞驱动 |
    | 动作方式 | 气动 |
    | 密封原理 | 软密封 |
    | 安装位置 | 任意位置 |
    | 连接方式 | 管线安装 |
    | 连接螺纹规格 | 3/4 NPT |
    | 标准符合性 | ANSI/ASME B 1.20.1 |
    | 公称直径 | 16 mm |
    | 阀门功能 | 2/2, 常闭, 单稳态 |
    | 流向 | 不可逆 |
    | 介质压力范围 | 0 MPa ... 1.6 MPa |
    | 排气功能 | 无流量控制选项 |
    | 复位方式 | 机械弹簧 |
    | 控制类型 | 外部控制 |
    | 气动接口 | 内螺纹 G1/8 |
    | 工作压力范围 | 0.6 MPa ... 1 MPa |
    | 符号 | 00991367 |
    | 工作介质 | 蒸汽、矿物油基液压液、惰性气体、矿物油、水、过滤压缩空气、中性液体 |
    | 最大粘度 | 600 mm²/s |
    | 介质温度范围 | -10 °C ... 80 °C |
    | 环境温度范围 | -10 °C ... 60 °C |
    | 流量(Kv值) | 5.2 m³/h |

    产品特点和优势


    这款角座阀采用了高精度的弹出式活塞驱动设计,使得阀门具有极高的密封性和可靠性。它可以在广泛的介质压力范围内运行,而且介质温度和环境温度范围较宽。其外置控制方式和弹簧复位机制使其易于操作且维护简便。此外,该产品通过了严格的材料检测标准(如RoHS和VDMA24364区III),确保了产品的高性能和高安全性。因此,在气体和液体介质控制方面,它具备良好的市场竞争力。

    应用案例和使用建议


    这种角座阀常用于压缩空气系统中,比如气动工具、气缸、压缩机等。此外,它也可以用于化工行业中的液体输送系统,保证系统的高效运行。为了获得最佳性能,建议安装时要确保管道清洁,并选择合适的滤网来避免杂质进入系统。

    兼容性和支持


    该角座阀具有很好的通用性,可以与其他标准气动设备和管道系统配合使用。制造商Festo SE & Co. KG提供了全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    1. 问题:阀门无法正常启动
    - 解决方案:检查是否有足够的气压,确认电源连接正确。
    2. 问题:阀门漏气
    - 解决方案:检查密封圈是否损坏,更换新的密封圈。
    3. 问题:阀门卡顿
    - 解决方案:清理内部杂质,定期进行维护。

    总结和推荐


    总体来看,这款角座阀以其优良的设计、可靠的性能和广泛的应用领域,非常适合用于工业自动化控制系统中。它具有较高的性价比和较低的维护成本。因此,我们非常推荐这一产品给需要在复杂工况下进行精确介质控制的客户。

VZXF-L-M22C-M-B-N34-160-H3B1-50-16参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZXF-L-M22C-M-B-N34-160-H3B1-50-16厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZXF-L-M22C-M-B-N34-160-H3B1-50-16数据手册

厂牌 PDF简要描述 下载
FESTO 管件和管道 FESTO VZXF-L-M22C-M-B-N34-160-H3B1-50-16 VZXF-L-M22C-M-B-N34-160-H3B1-50-16数据手册

VZXF-L-M22C-M-B-N34-160-H3B1-50-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1076.5555
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
