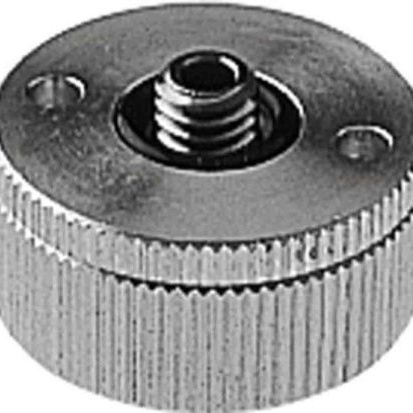

ESF-4A

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 吸盘, esf.系列
供应商型号: 2022704
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 ESF-4A

ESF-4A概述

    # 真空过滤器技术手册:产品概述与应用指南

    产品简介


    真空过滤器是一种广泛应用于工业自动化、机器人技术、机械工程等领域的关键配件。它们主要用于吸盘抓手(如ESG系列)中,安装于吸盘支架和吸盘之间,以净化吸入的空气,确保设备运行的稳定性和效率。本文将详细探讨四种不同类型的真空过滤器(ESF、VAF-PK、VAF-DB、OAFF),包括其技术规格、特点、应用案例及常见问题解答。

    技术参数


    真空过滤器 ESF
    - 温度范围: 0°C ... +60°C
    - 工作压力: –0.95 ... +4 bar
    - 连接尺寸:
    - 大小3: M4 (直径20mm吸盘)
    - 大小4: M6 (直径30/40/50mm吸盘)
    - 过滤等级: 10 μm
    - 流速: 100 l/min(负压=–0.75 bar)
    - 材质: 铝合金、镀镍黄铜、PVF滤芯、NBR密封圈
    真空过滤器 VAF-PK
    - 温度范围: 0°C ... +40°C
    - 工作压力: –0.95 ... 0 bar
    - 连接尺寸:
    - PK-3: 4 mm
    - PK-4: 6 mm
    - PK-6: 8 mm
    - 过滤等级: 50 μm
    - 流速: 50.8 l/min(负压=–0.75 bar)
    - 适合喷射脉冲压力: ≤8 bar
    - 材质: PA壳体、PA滤芯、POM接头
    真空过滤器 VAF-DB
    - 温度范围: –5°C ... +50°C
    - 工作压力: –0.95 ... 0 bar
    - 连接尺寸:
    - G1/4
    - G3/8
    - G1/2
    - 过滤等级: 80 μm
    - 最大紧固扭矩: 8.7 Nm (G1/4), 15.3 Nm (G3/8), 20.5 Nm (G1/2)
    - 适合喷射脉冲压力: ≤7 bar
    - 材质: 增强聚丙烯壳体、PA碗、PU滤芯、NBR密封圈
    真空过滤器 OAFF
    - 工作压力: –95 ... 0 kPa(–0.95 ... 0 bar)
    - 过滤等级: 40 μm
    - 适合喷射脉冲压力: ≤7 bar
    - 材质: POM壳体、PA滤芯、NBR密封圈

    产品特点和优势


    这些真空过滤器具有诸多显著的特点和优势,例如:
    - 高精度过滤: 不同型号的产品均能提供精细的过滤等级(如10 μm),确保吸入的空气纯净。
    - 广泛的温度适应性: 能够在宽泛的温度范围内(–5°C ... +60°C)稳定运行。
    - 易于安装和维护: 多数型号采用模块化设计,方便快速更换滤芯或整体替换。
    - 良好的耐腐蚀性: 符合RoHS标准和VDMA24364认证,适用于多种工作环境。

    应用案例和使用建议


    应用案例
    真空过滤器常用于吸盘抓手系统中,以确保气路清洁,提升操作稳定性和可靠性。例如,在搬运轻质物料时,过滤器能有效防止细小颗粒进入系统,避免吸附力下降导致的意外脱落。
    使用建议
    - 在初次安装后,必须保持正确的气流方向,否则需按原方向重新安装。
    - 定期检查过滤器状态,确保其符合性能要求。
    - 选择合适的过滤器尺寸,以匹配实际需求和管径。

    兼容性和支持


    真空过滤器与市面上大多数吸盘抓手系统高度兼容。厂商提供了详尽的技术支持文档,包括安装、调试和故障排查指南。此外,还有在线技术支持团队可随时协助解决客户疑问。

    常见问题与解决方案


    问题1:过滤器如何维护?
    解决方案: 定期清洗或更换滤芯。具体频率取决于使用环境和工作强度,通常每季度进行一次清洗,每年更换一次滤芯。
    问题2:如何判断过滤器需要更换?
    解决方案: 观察透明外壳内过滤层的颜色变化,颜色变深或发黑即表示需要更换。另外,定期测试流速以确认过滤器效能。
    问题3:如何确定最佳型号?
    解决方案: 根据所需连接尺寸、过滤等级和工作压力选择最合适的型号。参考相关产品手册,对比技术参数以确保选择正确。

    总结和推荐


    综上所述,上述真空过滤器具备出色的过滤效果、广泛的适用范围和可靠的操作稳定性,是提升工业自动化设备性能的重要配件。无论是初次使用者还是经验丰富的工程师,都能从中找到合适的产品。强烈推荐这些真空过滤器用于提高生产效率和可靠性。

ESF-4A参数

参数
包装方式 散装

ESF-4A厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

ESF-4A数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO ESF-4A ESF-4A数据手册

ESF-4A封装设计

查看详情并下载
Symbol
Footprint
3D Model
