QSF-1/4-4-B

产品分类: 其他工具
厂牌: FESTO

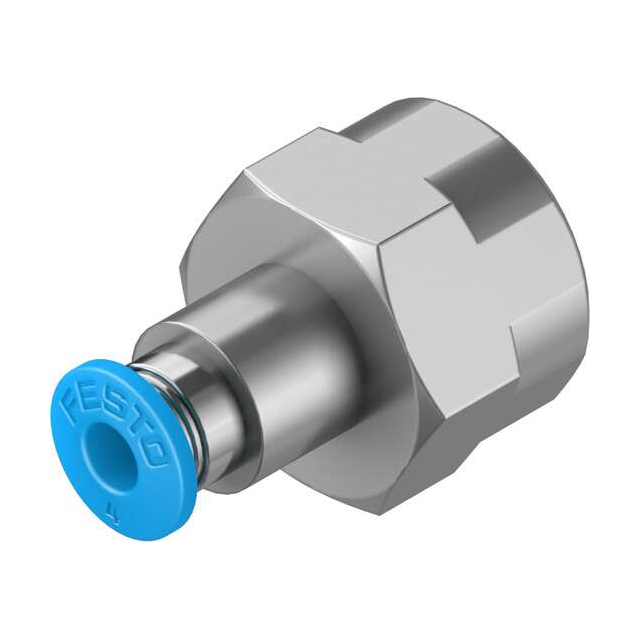

产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/4 母转推入式 4 mm, 黄铜制
供应商型号: ET-3432275
供应商: 海外现货
标准整包数: 1

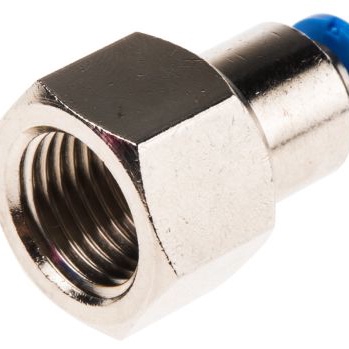

FESTO 其他工具 QSF-1/4-4-B

QSF-1/4-4-B概述


    产品简介


    推入式接头(Push-in fitting)是工业自动化领域中常用的管路连接装置,主要用于压缩空气、水和油等介质的输送。本篇文章将详细介绍一款型号为QSF-1/4-4-B的推入式接头,其编号为190650。这款接头具有紧凑的设计和可靠的密封性能,适用于各种工业设备和自动化系统中的管路连接需求。

    技术参数


    - 尺寸:标准尺寸
    - 公称直径:3毫米
    - 安装位置:任意方向
    - 设计:直通式设计
    - 结构设计:按压释放原理
    - 工作压力范围(全温度范围):-0.095 MPa 至 0.6 MPa (-0.95 bar 至 6 bar, -13.775 psi 至 87 psi)
    - 温度依赖的工作压力:-0.095 MPa 至 1.4 MPa (-0.95 bar 至 14 bar, -13.775 psi 至 203 psi)
    - 工作介质:压缩空气(符合ISO 8573-1:2010 [7:-:-] 标准),水(液体,无冰),带油润滑操作
    - 耐腐蚀等级(CRC):1级(低腐蚀应力)
    - 耐受拉力:RoHS合规
    - 环境温度:-10°C 至 80°C
    - 公称紧固扭矩:9 Nm
    - 紧固扭矩容差:±20%
    - 产品重量:21克
    - 安装方式:外部六角头,AF 17
    - 气动连接1:G1/4内部螺纹
    - 气动连接2:用于外径4毫米的气管
    - 释放环颜色:蓝色
    - 材料:
    - 壳体材料:黄铜,镀镍
    - 释放环材料:POM
    - 管子密封材料:NBR
    - 管子保持爪材料:高合金不锈钢

    产品特点和优势


    1. 高可靠性:直通式设计和按压释放原理确保了良好的密封性能和耐用性。
    2. 适用广泛:适用于压缩空气、水和油等多种介质,且能够在广泛的温度范围内稳定工作。
    3. 易于安装:外部六角头设计便于工具安装,方便现场施工。
    4. 耐腐蚀:采用镀镍黄铜材料,提高了接头的耐腐蚀性能,适合多种环境。
    5. 符合环保要求:材料均符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例
    - 自动化生产线:用于连接各种气动组件,如气缸、阀门等,提高生产线的自动化程度。
    - 气动控制系统:适用于精密的气动控制系统,提供稳定的气体传输,提高控制精度。
    - 设备维护:在需要频繁拆装的场合,推入式接头可以快速更换,降低维护成本。
    使用建议
    - 定期检查:定期检查接头的密封情况,避免因老化或损坏导致泄漏。
    - 合理选择材质:根据具体介质选择合适的密封圈材质,例如NBR适用于大多数介质。
    - 正确安装:使用合适的工具按照正确的扭矩紧固,以保证最佳的密封效果。

    兼容性和支持


    - 兼容性:与市场上多数品牌的气动管件相兼容,便于替换和升级。
    - 技术支持:Festo提供详细的技术支持和售后服务,包括安装指导和故障排除。

    常见问题与解决方案


    1. 泄漏问题:
    - 解决方法:检查密封圈是否完好,重新安装时确保达到推荐的扭矩值。
    2. 松动问题:
    - 解决方法:确保安装时的扭矩在推荐范围内,并定期检查紧固情况。
    3. 安装困难:
    - 解决方法:确认安装工具是否合适,检查是否有足够的空间进行操作。

    总结和推荐


    综上所述,QSF-1/4-4-B推入式接头以其高可靠性、广泛应用性和易于安装的特点,在工业自动化和设备维护等领域有着显著的优势。尤其适用于需要频繁拆装和维护的应用场合。推荐在需要高密封性和可靠性的工业环境中使用。

QSF-1/4-4-B参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSF-1/4-4-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSF-1/4-4-B数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSF-1/4-4-B QSF-1/4-4-B数据手册

QSF-1/4-4-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0119 ¥ 33.9005
50+ $ 3.8585 ¥ 32.604
100+ $ 3.8528 ¥ 32.5563
库存: 12
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.9
