DSBC-50-40-PPVA-N3

产品分类: 气动/液压/传动设备
厂牌: FESTO

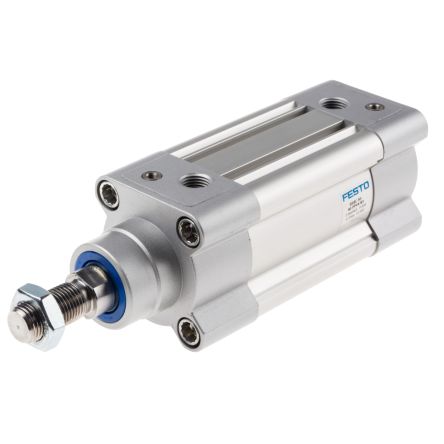

产品描述: Festo 活塞杆气缸, 双作用气缸, DSBC系列, 40mm行程, 50mm孔径, G 1/4接口, 公插螺纹
供应商型号: 1214782
供应商: 欧时
标准整包数: 1
FESTO 气动/液压/传动设备 DSBC-50-40-PPVA-N3

DSBC-50-40-PPVA-N3概述


    产品简介


    Festo的DSBC系列标准气缸符合ISO 15552标准(对应ISO 6431、DIN ISO 6431、VDMA 24562、NFE 49003.1和UNI 10290标准),是一种广泛应用于自动化任务中的双作用气缸。这些气缸可以实现无接触的位置传感,并且可以根据需要安装旋转保护装置。此外,它们还提供多种附件选择,适用于各种不同的安装位置。

    技术参数


    主要技术规格
    - 适用标准:ISO 15552
    - 工作模式:双作用
    - 尺寸范围:
    - 活塞直径:32mm至125mm
    - 行程长度:1mm至2800mm
    - 气动连接:G1/8至G1/2
    - 活塞杆螺纹:M10x1.25至M27x2
    - 最大压力:0.15MPa至1.2MPa(1.5bar至12bar)
    性能参数
    - 弹性缓冲(P):活塞杆两端有弹性缓冲环/板
    - 可调气动缓冲(PPV):两端可调的气动缓冲
    - 自调气动缓冲(PPS):两端自动调节的气动缓冲
    - 最大缓冲长度:
    - PPV:17mm至45mm
    - E1/E2/E3:17mm至15mm
    工作环境
    - 工作介质:压缩空气,符合ISO 8573-1:2010标准
    - 操作压力:0.06MPa至1.2MPa(0.6bar至12bar)

    产品特点和优势


    1. 标准化设计:符合ISO 15552标准,确保了全球范围内的互换性和兼容性。
    2. 模块化系统:通过选择不同特征,用户可以根据具体需求配置产品,提供极大的灵活性。
    3. 高性能缓冲:多种类型的缓冲系统,如P、PPV和PPS,提高了产品的耐用性和可靠性。
    4. 广泛的应用场景:适用于广泛的自动化任务,包括制造锂离子电池生产线。

    应用案例和使用建议


    应用案例
    1. 锂离子电池生产线:DSBC-...-F1A型号特别推荐用于制造锂离子电池的生产设施,因为它能够满足严格的标准要求。
    2. 螺栓机:如DSBC-...-C型号,可以在自动螺栓机中作为驱动部件使用。
    使用建议
    - 在高温或低温环境下使用时,建议选择相应的温度范围型号(如T1、T3、T4)以确保最佳性能。
    - 对于涉及安全性的应用,建议额外采取安全措施,例如安装位置锁定装置(E1/E2/E3)。
    - 在腐蚀性环境中,选择高耐腐蚀型号(R3),并考虑使用特殊材料的刮油器(A1、A2、A3、A6)。

    兼容性和支持


    - 兼容性:DSBC系列气缸具有良好的兼容性,可以与多种标准气动元件和控制系统兼容。同时,Festo提供了广泛的配件选择,便于用户根据具体需求进行定制。
    - 支持服务:Festo提供全面的技术支持和维修服务,包括安装指导、操作培训和定期检查,确保客户能够获得最佳使用体验。

    常见问题与解决方案


    常见问题
    1. 安装过程中出现泄漏:检查所有接头是否正确安装,确认密封圈是否完好。
    2. 缓冲性能不佳:检查缓冲环是否有磨损或损坏,必要时更换新的缓冲环。
    3. 运行中存在异常噪音:检查气动连接是否畅通,是否有异物进入气缸内部。
    解决方案
    - 定期维护:定期检查和清洁气缸,更换磨损部件。
    - 操作规范:严格按照产品手册中的操作规范进行安装和使用,避免不当操作导致的问题。

    总结和推荐


    综合评估:Festo的DSBC系列标准气缸是一款性能卓越的产品,具有标准化设计、灵活的模块化系统和出色的性能参数。其在广泛的自动化任务中表现出色,特别是在锂离子电池生产线和自动螺栓机等特定应用领域。由于其优秀的耐腐蚀性和高可靠性,尤其适合在恶劣环境下长期使用。
    推荐:强烈推荐使用Festo的DSBC系列标准气缸,无论是对于新项目还是已有系统的升级,这些气缸都能为用户提供可靠且高效的解决方案。

DSBC-50-40-PPVA-N3参数

参数
长*宽*高 217.8mm*64mm*64mm
包装方式 散装

DSBC-50-40-PPVA-N3厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DSBC-50-40-PPVA-N3数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DSBC-50-40-PPVA-N3 DSBC-50-40-PPVA-N3数据手册

DSBC-50-40-PPVA-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
