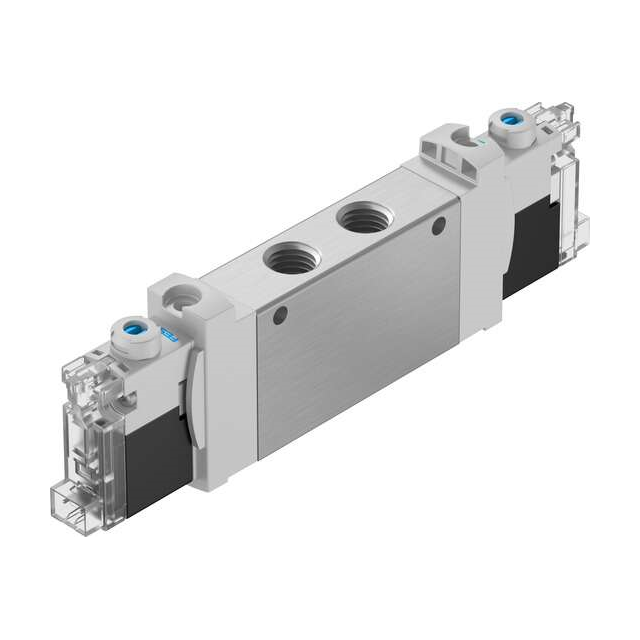

VUVG-LK14-B52-T-G18-1H2L-S

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 电磁阀, VUVG系列, G 1/8接口, 直接插入安装, 660L/min, 24V 直流线圈电压, 5通道
供应商型号: 1215887
供应商: 欧时
标准整包数: 1
FESTO 其他工具 VUVG-LK14-B52-T-G18-1H2L-S

VUVG-LK14-B52-T-G18-1H2L-S概述

    Air Solenoid Valve VUVG-LK14-B52-T-G18-1H2L-S 技术手册解析

    产品简介


    本产品为Festo生产的空气电磁阀(型号:VUVG-LK14-B52-T-G18-1H2L-S),是用于气动控制系统的重要组件之一。该产品的主要功能是控制气体流动,能够实现双向切换,并具备双稳态特性。适用于多种工业自动化领域,如包装机械、纺织机械、印刷机械及自动化生产线等。

    技术参数


    - 阀体功能: 5/2 阀位,双稳态
    - 驱动方式: 电气驱动
    - 阀体尺寸: 14mm
    - 标准额定流量: 660升/分钟
    - 气动接口: G1/8
    - 操作电压: 24V DC
    - 操作压力范围: 0.15MPa至0.7MPa(1.5bar至7bar)
    - 结构设计: 活塞滑块配密封圈
    - 认证信息: UL认证
    - 防护等级: IP40
    - 排气功能: 带流量控制选项
    - 密封原理: 软密封
    - 安装位置: 任意方向
    - 手动复位: 锁定/非锁定
    - 控制类型: 先导控制
    - 先导气源接口: 内部
    - 流道方向: 不可逆
    - 最大切换频率: 2Hz
    - 切换时间: 8ms
    - 占空比: 100%
    - 正信号最大脉冲宽度: 1600微秒
    - 负信号最大脉冲宽度: 3000微秒
    - 线圈特性: 24V DC,0.8W
    - 电压波动容差: ±10%
    - 操作介质: 符合ISO 8573-1:2010 [7:4:4]标准的压缩空气
    - 工作温度范围: -5°C至50°C
    - 主体材料: 工程铝合金
    - 重量: 85克
    - 电气连接: 2针
    - 气动接口: 两个G1/8接口

    产品特点和优势


    - 双稳态设计: 双稳态设计确保阀门在断电后仍保持在最后的工作状态,适合频繁启动停止的应用场合。
    - 高可靠性: 经过严格的振动和冲击测试,符合国际标准,适应各种恶劣工作环境。
    - 软密封技术: 确保长时间运行后的密封性能,减少泄露风险。
    - 高效节能: 低功耗设计,运行时仅消耗0.8W功率,降低了整体能耗。
    - 广泛的适用性: 能够在-5°C至50°C范围内稳定工作,适应不同温度条件下的使用需求。

    应用案例和使用建议


    该产品适用于多种自动化机械中的气路控制系统。例如,在一台印刷机中,它可以通过控制气缸的运动来调整印刷头的位置。建议在安装过程中遵循制造商提供的详细安装图,确保正确的连接和位置设定。此外,由于其较高的震动和冲击承受能力,即使在运输过程中也能保持稳定运行。

    兼容性和支持


    该产品支持标准电气和气动接口,易于与其他主流气动元件配合使用。Festo公司提供详尽的技术文档和支持服务,帮助用户解决使用过程中的任何问题。

    常见问题与解决方案


    - Q: 为什么阀门在通电时无法正常动作?
    - A: 检查输入电压是否在允许范围内(24V DC±10%)。确认线圈连接正确且无短路现象。

    - Q: 阀门发出异常声音或漏气怎么办?
    - A: 检查密封圈是否磨损或损坏。更换磨损或损坏的密封圈以恢复正常操作。

    - Q: 如何清洁维护阀门?
    - A: 关闭气源并排空内部气体后,拆卸阀体清洗内外表面,注意不要损伤精密部件。重新装配前确保所有部件干燥清洁。

    总结和推荐


    综上所述,Festo的这款VUVG-LK14-B52-T-G18-1H2L-S空气电磁阀以其卓越的设计和可靠的性能在众多应用场景中表现出色。无论是作为单一组件还是集成系统的一部分,都能满足高标准的要求。强烈推荐给需要高性能、高可靠性的气动控制系统用户。

VUVG-LK14-B52-T-G18-1H2L-S参数

参数
安装方式 底座安装
包装方式 散装
