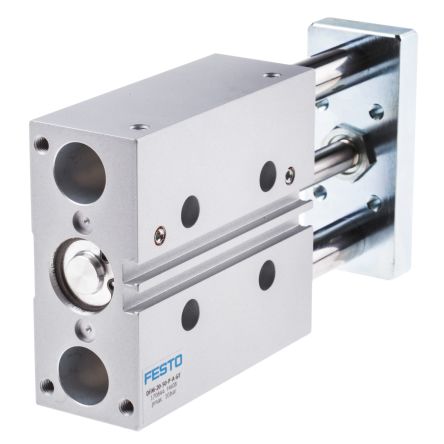

DFM-20-50-P-A-GF

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 1215404
供应商: 海外现货
标准整包数: 1

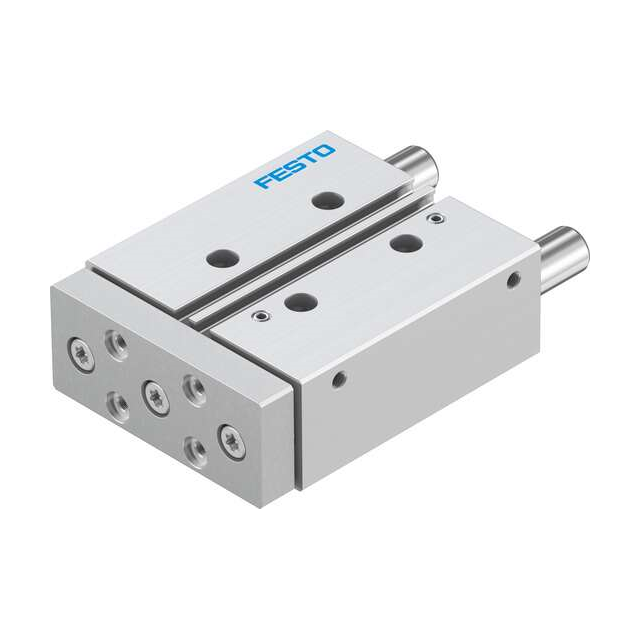

FESTO 气动/液压/传动设备 DFM-20-50-P-A-GF

DFM-20-50-P-A-GF概述

    Guided Actuator DFM-20-50-P-A-GF 技术手册解析

    1. 产品简介


    DFM-20-50-P-A-GF 是一款由 Festo 提供的高性能气动导向执行器,适用于多种工业自动化场景。这款执行器结合了高精度和强大的推力性能,广泛应用于机械制造、包装设备、物料搬运以及自动化生产线等领域。其核心功能在于实现精密线性运动控制,尤其适合需要快速响应和稳定运行的场景。

    2. 技术参数


    | 参数 | 值 |

    | 重心偏移距离(xs) | 50 mm |
    | 冲程长度 | 50 mm |
    | 活塞直径 | 20 mm |
    | 驱动模式 | 双作用式 |
    | 最大速度 | 0.8 m/s |
    | 工作压力范围 | 0.2 MPa 至 1 MPa |
    | 最大作用力(Fy) | 709.3 N |
    | 最大静止力(Fz) | 709.3 N |
    | 最大转矩(Mx/Mz) | 20.57 Nm/16.31 Nm|
    | 最大承载能力(@ xs = 50 mm) | 103 N |
    | 工作介质 | 压缩空气 |
    | 润滑方式 | 支持油润滑 |
    | 环境温度范围 | -20°C 至 80°C |
    | 腐蚀等级 | CRC 1级 |

    3. 产品特点和优势


    - 高可靠性与精度:最大推力可达709.3 N,适用于重载荷操作。
    - 灵活安装:支持任何方向安装,满足多样化设计需求。
    - 环保认证:符合ISO 14644-1 Cleanroom Class 7标准及VDMA24364-B1/B2-L腐蚀测试。
    - 长寿命设计:采用高合金不锈钢活塞杆及耐用材料延长使用寿命。
    - 多功能接口:提供M5接口选项,便于与其他系统集成。
    4. 应用案例与使用建议
    该执行器常用于食品加工、制药行业以及需要高清洁度的工作环境中。例如,在自动灌装线上,DFM-20-50-P-A-GF能够精准控制盖子装配过程;在医药包装中,可精确调整药物分拣位置。建议根据实际负载选择合适型号,并确保压缩空气质量符合ISO 8573-1标准以避免杂质影响性能。
    5. 兼容性与支持
    该系列产品与Festo其他标准部件具有良好的互换性,便于维护替换。Festo还提供全面的技术支持服务,包括安装指导、故障诊断及长期保修计划。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出力不足 | 检查进气压力是否达到要求 |
    | 密封件泄漏 | 更换老化或损坏的密封圈 |
    | 温度过高 | 检查冷却系统并调整运行周期 |
    7. 总结与推荐
    综上所述,DFM-20-50-P-A-GF是一款集高效能、高精度于一体的气动执行器,特别适合于需要严格控制力矩和位移的应用场合。其卓越的设计和广泛适用性使其成为工业自动化领域的理想选择。强烈推荐给寻求高性能气动解决方案的专业人士和企业用户。

DFM-20-50-P-A-GF厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DFM-20-50-P-A-GF数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DFM-20-50-P-A-GF DFM-20-50-P-A-GF数据手册

DFM-20-50-P-A-GF封装设计

查看详情并下载
Symbol
Footprint
3D Model
