首页  >  产品百科  >  307-022-505-101

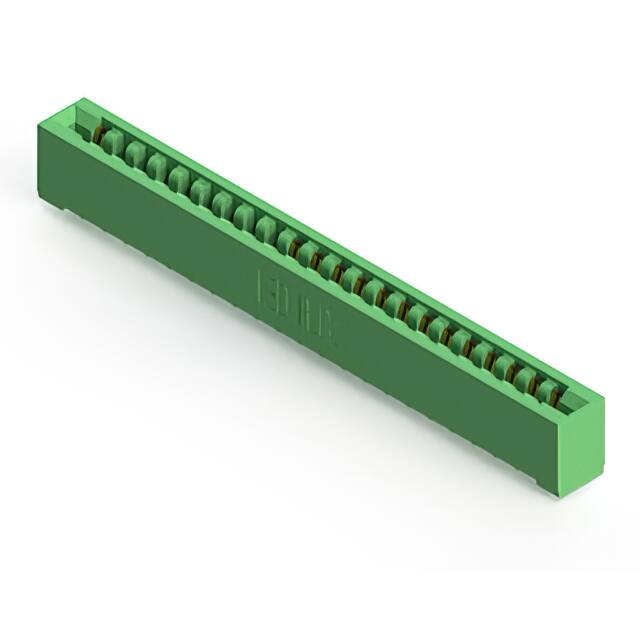

307-022-505-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 22 POS 3.96mm Solder Lug ST
供应商型号: Q-307-022-505-101
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-022-505-101

307-022-505-101概述


    产品简介


    本技术手册详细介绍的是307-022-505-101型307系列卡边缘连接器。该连接器主要用于连接PCB板与电路板之间的导电路径,从而实现信号和电源的有效传输。该连接器主要应用于计算机主板、服务器、工业自动化设备等领域,广泛用于各类电子设备中以确保高效的数据交换和稳定的工作性能。

    技术参数


    - 产品型号:307-022-505-101
    - 接触点间距:0.156英寸(3.96mm)
    - 行间距:0.200英寸(5.08mm)
    - 尾部长度:0.282英寸(7.16mm)
    - 孔径:0.128英寸(3.25mm)
    - 最大安装厚度:0.070英寸(1.78mm)
    - 最小安装厚度:0.054英寸(1.37mm)
    - 额定电流:未指定(具体数值需参考制造商数据)
    - 额定电压:未指定(具体数值需参考制造商数据)
    - 工作温度范围:未明确给出,但通常为-40°C至+85°C

    产品特点和优势


    该连接器具有以下特点和优势:
    - 高可靠性:通过精密的设计和制造工艺,确保连接器在复杂环境下的长期稳定性。
    - 兼容性强:能够适应不同厚度的PCB板,适用范围广。
    - 易安装:无需额外的安装硬件,简化了装配过程。
    - 高性能:提供稳定的信号传输能力,确保系统运行时的数据完整性。

    应用案例和使用建议


    应用案例
    该连接器常被用于各类高性能计算设备中,如数据中心的服务器机架,以确保数据传输的稳定性和可靠性。同时,它也被广泛应用在工业自动化控制系统中,为设备之间提供高效的通讯接口。
    使用建议
    - 检查安装材料:在安装前确保PCB板的厚度符合连接器的设计要求。
    - 避免过度弯曲:在布线过程中,尽量减少导线对连接器施加的压力,防止接触点损坏。
    - 保持清洁:定期清理连接器表面,以保证良好的电气性能。

    兼容性和支持


    该连接器具有广泛的兼容性,可以与各种标准厚度的PCB板配合使用。制造商提供了详尽的技术文档和支持服务,包括安装指南和故障排除手册,以便用户能够更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:连接器在使用过程中出现松动现象。
    - 解决办法:检查并紧固所有安装螺丝,必要时可增加固定夹以增强稳定性。
    2. 问题:信号传输不稳定。
    - 解决办法:确认PCB板与连接器接触良好,检查是否有灰尘或其他杂质污染连接区域,进行必要的清洁工作。
    3. 问题:连接器无法顺利插入PCB板。
    - 解决办法:重新测量PCB板的厚度,确保在允许范围内,若有必要,更换符合规格的PCB板。

    总结和推荐


    307-022-505-101型307系列卡边缘连接器凭借其高可靠性、兼容性强及易于安装的特点,在各类电子设备中表现优异。虽然其在具体电气性能参数方面需要进一步查阅制造商资料,但总体来说,该产品是计算机主板、服务器及其他需要高可靠性的电子设备的理想选择。我们强烈推荐这一款连接器给寻求高性能和稳定性解决方案的用户。

307-022-505-101参数

参数
长*宽*高 95.05mm(长度)*18.84mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-022-505-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-022-505-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-022-505-101 307-022-505-101数据手册

307-022-505-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 74.628
100+ ¥ 41.5124
250+ ¥ 36.0594
500+ ¥ 33.2224
1000+ ¥ 28.5264
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1865.7
直接购买
加入购物车
