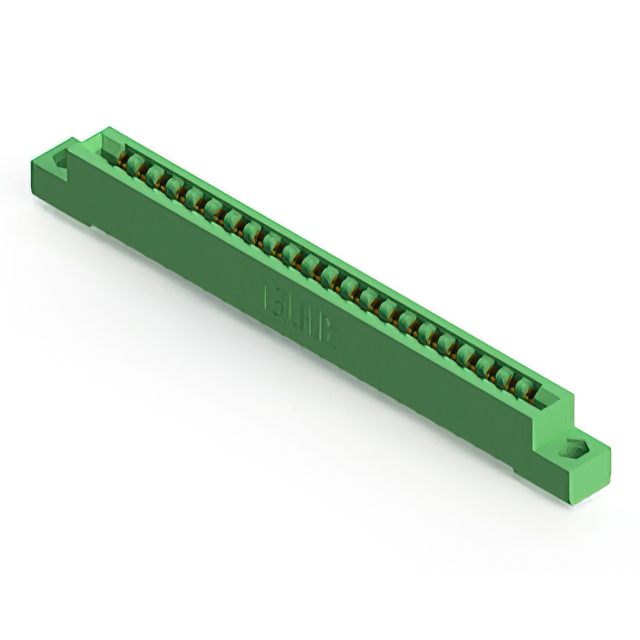

307-022-521-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 22 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-307-022-521-104
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-022-521-104

307-022-521-104概述

    307-022-521-104 卡边缘连接器技术手册

    1. 产品简介


    307-022-521-104 是一种高性能的卡边缘连接器,属于电子元器件类产品。主要用于计算机主板、扩展卡和其他类型的电路板之间建立可靠的数据传输和电源连接。该连接器广泛应用于服务器、网络设备、通信系统、医疗仪器等领域,适用于需要高密度连接的应用场景。

    2. 技术参数


    - 尾部规格:PC尾部尺寸为0.468英寸(11.89毫米) x 0.125英寸(3.18毫米),长度为0.213英寸(5.41毫米)。
    - 安装孔直径:安装孔直径为0.156英寸(3.96毫米)。
    - 接触间距:接触间距为0.156英寸(3.96毫米),行间距为0.200英寸(5.08毫米)。
    - 适用范围:适用于28/56针及以上的单排和双排连接器。
    - 引脚间距:单排引脚间距为0.240英寸(6.10毫米),双排引脚间距为0.200英寸(5.08毫米)。
    - 外部引脚间距:单排和双排外部引脚间距分别为0.125英寸(3.18毫米)至0.210英寸(5.33毫米)。
    - 厚度规格:适用于0.070英寸(1.78毫米)厚的PC板,卡槽可接受0.054英寸(1.37毫米)的卡片。

    3. 产品特点和优势


    - 高可靠性:采用优质材料制成,确保长时间使用后仍能保持稳定的电气性能。
    - 高密度连接:适用于高密度连接需求,能够在有限的空间内实现更多的引脚连接。
    - 良好的机械强度:安装孔直径和接触间距的设计保证了连接器在恶劣环境下的稳定性。
    - 多样化应用:适用于多种设备和应用领域,具有广泛的兼容性。

    4. 应用案例和使用建议


    该连接器广泛应用于数据中心的服务器、网络交换机、路由器以及工业自动化设备等场合。为了获得最佳的连接效果,建议:
    - 在安装过程中确保连接器与PC板之间的接触面清洁。
    - 使用正确的安装工具,避免损坏连接器的引脚。
    - 在需要进行多次插拔的情况下,选择高耐用性的连接器以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:307-022-521-104 系列连接器设计灵活,可以与其他标准尺寸的电路板兼容。
    - 技术支持:EDAC Inc. 提供全面的技术支持,包括安装指南、故障排除服务和定期维护建议。客户可以通过官方渠道获取最新的技术文档和支持。

    6. 常见问题与解决方案


    - 问题1:引脚损坏。
    - 解决方案:更换受损的引脚,确保引脚清洁且安装正确。
    - 问题2:信号传输不稳定。
    - 解决方案:检查连接器和PC板之间的接触是否良好,确保接触面干净且无氧化层。
    - 问题3:安装困难。
    - 解决方案:使用专用工具进行安装,确保安装孔对齐,避免硬装导致损坏。

    7. 总结和推荐


    307-022-521-104 系列连接器以其卓越的性能、高度的可靠性和广泛的适用性在市场上占据了一席之地。它不仅能够满足各种高密度连接需求,还能在复杂的工业环境中保持长期稳定运行。强烈推荐给需要高性能、高可靠性的连接解决方案的应用场合。如果您正在寻找一款既经济又高效的连接器产品,307-022-521-104 将是一个理想的选择。

307-022-521-104参数

参数
长*宽*高 110.19mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-022-521-104厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-022-521-104数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-022-521-104 307-022-521-104数据手册

307-022-521-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 154.26
100+ ¥ 85.4792
250+ ¥ 77.8518
500+ ¥ 72.3492
1000+ ¥ 57.7696
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 3856.5
