305-020-500-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 20 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: 587-305-50-020
供应商: Mouser
标准整包数: 1

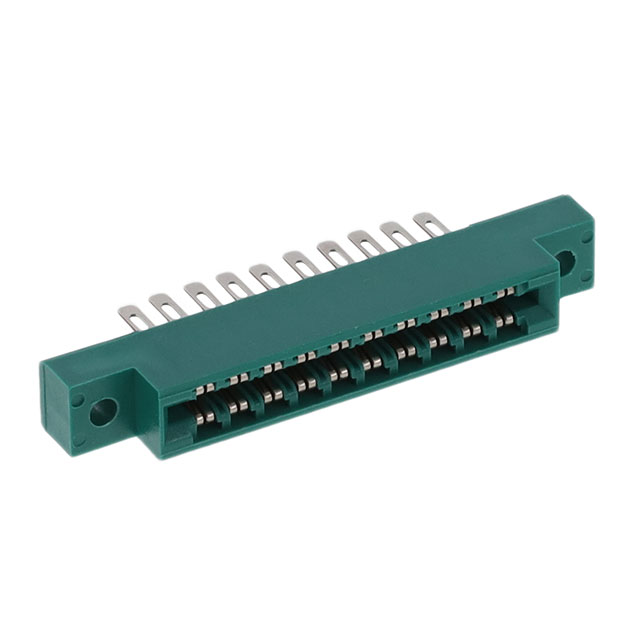

EDAC 卡边缘连接器 - 边缘板连接器 305-020-500-202

305-020-500-202概述


    产品简介


    这款电子元器件是一款用于连接PCB板的边缘连接器,采用0.156英寸(3.96毫米)间距的设计。这类连接器广泛应用于计算机主板、服务器系统和其他高密度电子设备中,提供稳定可靠的电路连接。

    技术参数


    - 绝缘材料:UL 94V-0等级的热塑性聚酯
    - 接触材料:铜合金
    - 接触电镀:接合面为金电镀,尾部为锡电镀,镍底层电镀
    - 电流承载能力:5安培
    - 接触电阻:最大10毫欧姆
    - 耐电压:在海平面上相邻触点之间的耐压为1800VACrms
    - 抽拔力:每对触点的最小抽拔力为1盎司(0.28牛顿)
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对触点的最大插入力为16盎司(4.45牛顿)

    产品特点和优势


    1. 低轮廓设计:绝缘体高度仅为0.470英寸(11.94毫米),有助于降低整体尺寸。
    2. 多种接触选项:可选择焊盘尾部、线孔和延伸板弯。
    3. 丰富的安装选项:支持单排和双排配置,适应不同安装需求。
    4. 极化功能:配备接触和接触内极化键,确保正确插接。
    5. 符合环保标准:RoHS合规,UL认证,适用于环保要求严格的场合。

    应用案例和使用建议


    这款连接器广泛应用于各类需要高密度电路连接的场景。例如,在服务器主板中,需要处理大量的信号和电源线路,这些连接器可以有效地支持这种高密度应用。建议在实际使用时,根据具体的应用场景选择合适的安装选项和极化键以提高系统的可靠性和兼容性。

    兼容性和支持


    该产品支持多种安装方式,包括通过孔式安装、浮动眼环安装、侧边安装等,具有广泛的兼容性。厂商EDAC Inc.提供详尽的技术支持和维护服务,确保用户能够顺利使用并获得最佳效果。

    常见问题与解决方案


    - 问题:插入力过高
    - 解决方案:检查PCB板的厚度是否符合规格要求,必要时调整PCB板的厚度。
    - 问题:接触电阻偏大
    - 解决方案:确保接触部位的清洁度,并检查是否有松动现象。
    - 问题:绝缘电阻不达标
    - 解决方案:检查周围环境是否潮湿,适当采取防潮措施。

    总结和推荐


    这款305/315/355系列卡边连接器凭借其紧凑设计、高可靠性以及广泛的适用性,成为市场上的一款优秀产品。无论是高密度服务器还是其他需要复杂电路连接的设备,都是理想的选择。推荐给寻求高性能和稳定性的工程技术人员。

305-020-500-202参数

参数
安装方式 面板安装
零件状态 在售
包装方式 散装

305-020-500-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-020-500-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-020-500-202 305-020-500-202数据手册

305-020-500-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.5905 ¥ 72.5897
10+ $ 6.699 ¥ 56.6066
25+ $ 6.0588 ¥ 51.1969
50+ $ 5.6916 ¥ 48.094
100+ $ 5.3568 ¥ 45.265
250+ $ 4.9356 ¥ 41.7058
500+ $ 4.515 ¥ 38.1518
1000+ $ 4.473 ¥ 37.7969
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.58
