首页  >  产品百科  >  306-018-521-101

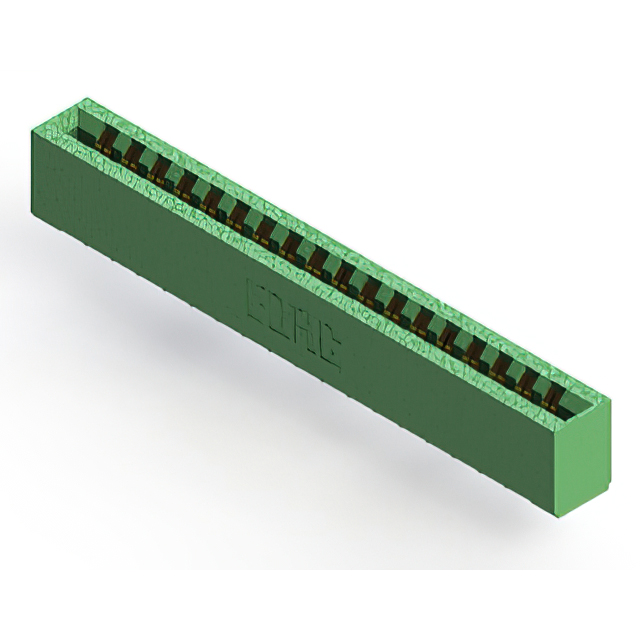

306-018-521-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 18 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-306-018-521-101
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 306-018-521-101

306-018-521-101概述

    Card Edge Connector 0.156” (3.96mm) Pitch

    产品简介


    Card Edge Connector 0.156” (3.96mm) Pitch 是一款用于连接PC板和其他电子元件的重要接口。其主要功能是为各类电路板提供可靠的数据传输和电力传输路径。这类连接器广泛应用于计算机、服务器、网络通信设备以及其他需要高密度、高性能连接的应用领域。

    技术参数


    以下是该连接器的关键技术参数和规格:
    - 接触间距:0.156” (3.96mm)
    - 绝缘颜色:绿、黑
    - 接触行数:中心行
    - 接触数量:6至43个(双排)
    - 尾部尺寸:
    - 线孔式:0.087 x 0.015 (2.21 x 0.38)
    - 板载尾端:0.046 x 0.015 (1.17 x 0.38) 或 0.037 x 0.015 (0.94 x 0.38)
    - 接触材料:铜合金
    - 接触电镀:针脚区域镀金,尾部镀锡且带有镍底镀层
    - 额定电流:5安培
    - 接触电阻:最大10毫欧姆
    - 耐电压:1800伏交流电峰值(海拔高度为海平面)
    - 绝缘电阻:最小5000兆欧姆
    - 操作温度范围:-40°C 至 +105°C
    - 插入力:每对触点最大16盎司(4.45牛顿)
    - 拔出力:每对触点最小1盎司(0.28牛顿)

    产品特点和优势


    - 低插入力:每对触点的插入力不超过16盎司,使安装过程更为轻松。
    - 高接触可靠性:采用金镀层以确保良好的接触稳定性,同时镍底镀层提高了耐用性。
    - 宽泛的操作温度范围:支持从-40°C到+105°C的极端环境,适合各种苛刻条件下的应用。
    - 丰富的接触选项:提供线孔式和板载尾端两种接触选项,可根据不同需求选择合适的配置。
    - 多样化的安装方式:提供多种安装选项,包括无安装耳片、标准和短槽、螺纹嵌件、浮动眼套等。

    应用案例和使用建议


    - 服务器和数据中心:作为服务器背板与各个插卡之间的连接,提供高效可靠的信号传输。
    - 工业自动化:用于制造设备的控制板之间,确保实时数据传输的准确性。
    - 通信设备:路由器和交换机中用于多块PC板间的高速数据交换。
    使用建议:
    - 在高温环境下使用时,确保连接器保持在推荐的操作温度范围内。
    - 定期检查连接器的接触状态,避免因长时间运行导致的接触不良。
    - 对于板载尾端类型的连接器,确保焊接质量良好,避免虚焊或脱焊的情况发生。

    兼容性和支持


    - 兼容性:该连接器适用于0.062” (1.57mm)厚度的PC板,并具有多种规格以适应不同的安装需求。
    - 认证和支持:产品符合RoHS标准,并获得UL认证。制造商提供详尽的技术文档及客户支持服务,确保用户能够正确安装和使用。

    常见问题与解决方案


    - Q: 连接器插入后无法牢固固定?
    - A: 检查安装孔的尺寸和位置是否符合要求,确保没有错位或变形的情况。必要时可重新调整安装位置。

    - Q: 接触电阻偏高,信号传输不稳定?
    - A: 清理连接器的接触面,去除氧化层或杂质,确保接触良好。如仍存在问题,考虑更换新的连接器。

    总结和推荐


    Card Edge Connector 0.156” (3.96mm) Pitch凭借其优异的性能、丰富的安装选项和广泛的适用性,在多个行业中展现出卓越的竞争力。无论是工业自动化还是高端服务器系统,它都是理想的选择。我们强烈推荐此款连接器给需要高可靠性和多功能性的应用场合。

306-018-521-101参数

参数
长*宽*高 79.2mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

306-018-521-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-018-521-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-018-521-101 306-018-521-101数据手册

306-018-521-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 62.88
100+ ¥ 37.7364
250+ ¥ 28.6416
500+ ¥ 28.2808
1000+ ¥ 24.9872
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1572
