307-044-542-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 44 POS 3.96mm Wire Wrap ST Panel Mount
供应商型号: Q-307-044-542-202
供应商: 期货订购
标准整包数: 25

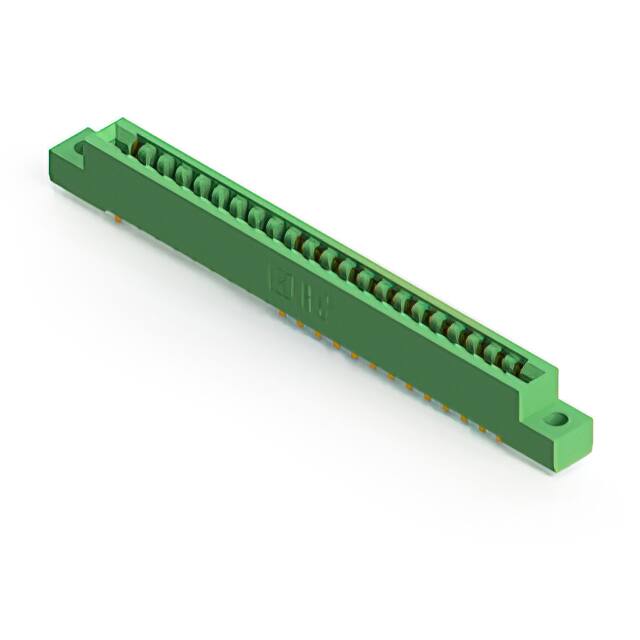

EDAC 卡边缘连接器 - 边缘板连接器 307-044-542-202

307-044-542-202概述


    产品简介


    本产品为307/357系列卡边连接器,采用0.156英寸(3.96毫米)的接触间距和0.200英寸(5.08毫米)的行间距设计。该连接器可接受厚度为0.062英寸(1.57毫米)的标准印刷电路板,并提供低轮廓绝缘体结构(0.460英寸或11.68毫米)。307/357系列卡边连接器适用于各种工业和消费电子产品,支持单排或多排配置,并提供了丰富的安装选项。这种连接器的设计符合RoHS标准并通过了UL认证,确保了产品的环保和可靠性。

    技术参数


    - 接触间距:0.156英寸(3.96毫米)
    - 行间距:0.200英寸(5.08毫米)
    - 最大插入力:16盎司(4.45牛顿),当使用0.070英寸(1.78毫米)厚材料测试时
    - 最小保持力:1盎司(0.28牛顿),当使用0.054英寸(1.37毫米)厚材料测试时
    - 接触电阻:最大10毫欧姆
    - 额定电流:5安培(连续)
    - 绝缘电阻:最小5000兆欧
    - 耐电压:在海平面处,相邻触点间可达1800伏交流(rms)
    - 接触材料:铜合金,表面镀金;尾部镀锡,带有镍底层
    - 绝缘材料:UL 94V-0等级热塑性聚酯

    产品特点和优势


    307/357系列卡边连接器具有以下独特功能和优势:
    - 灵活的安装选项:支持多种安装方式,包括螺纹插件、安装孔和侧安装孔,适应不同应用场景的需求。
    - 可靠的电气性能:接触电阻低、额定电流高、绝缘电阻和耐电压值均满足严格的行业标准。
    - 兼容性好:广泛应用于工业控制、通信设备、计算机及周边设备等领域。
    - 环保合规:符合RoHS标准,使用环保材料制造。
    - 结构紧凑:低轮廓设计节省空间,适合小型化设备。

    应用案例和使用建议


    应用案例
    - 工业自动化:在自动化生产线上的控制器与传感器之间的连接,确保高效的数据传输和电力供给。
    - 通信设备:用于网络交换机、路由器等设备的内部连接,确保稳定的数据传输和可靠的供电。
    - 计算机及周边设备:如主板与扩展卡之间的连接,保证高性能数据交换和电源供应。
    使用建议
    - 在选择安装方式时,根据具体的应用需求选择最合适的安装方式。
    - 定期检查连接器的接触情况和绝缘层完整性,以确保长期稳定的电气性能。
    - 注意保持适当的清洁度,避免灰尘和污染物积累影响连接器的性能。

    兼容性和支持


    - 兼容性:该连接器与市面上常见的0.156英寸(3.96毫米)间距的电路板兼容,能够轻松集成到现有的系统中。
    - 支持和服务:供应商提供全面的技术支持,包括产品选型、安装指导和故障排查服务,确保用户能够充分发挥产品的性能优势。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决办法:检查连接器的安装是否正确,确保所有接触点都紧密贴合。如果需要,清洁接触面并重新安装。
    2. 问题:插入力过大
    - 解决办法:确认所使用的电路板厚度是否符合规范。如有必要,调整电路板的厚度或选用适用范围更广的连接器。
    3. 问题:接触电阻过高
    - 解决办法:检查接触面是否有氧化或其他污染物。使用专用清洁剂清洁接触面后,重新安装连接器。

    总结和推荐


    综上所述,307/357系列卡边连接器凭借其出色的电气性能、可靠的操作条件、多样化的安装选项以及广泛的兼容性,是一款值得信赖的电子元件产品。其在工业自动化、通信设备和计算机周边领域的广泛应用充分证明了其卓越的市场竞争力。因此,对于需要高质量连接解决方案的用户来说,推荐选用307/357系列卡边连接器。

307-044-542-202参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-044-542-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-044-542-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-044-542-202 307-044-542-202数据手册

307-044-542-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 56.772
100+ ¥ 32.4146
250+ ¥ 29.6946
500+ ¥ 26.0768
1000+ ¥ 21.4256
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1419.3
