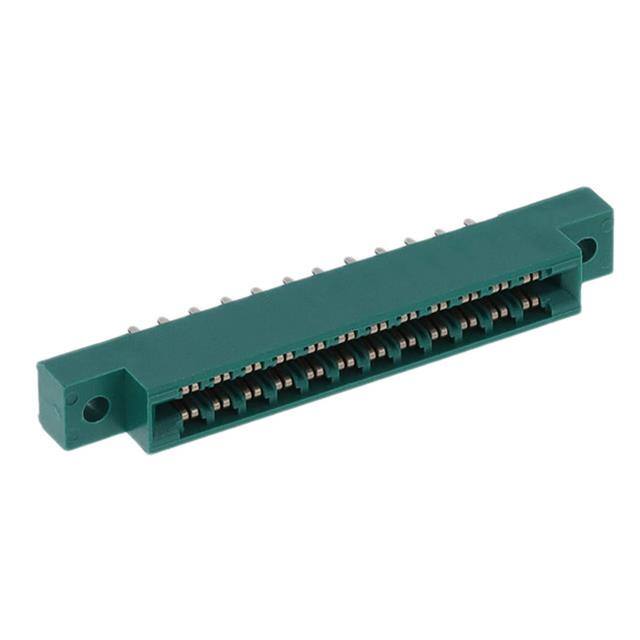

305-024-521-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 24 POS 3.96mm Solder ST Thru-Hole
供应商型号: 3807079
供应商: 海外现货
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 305-024-521-202

305-024-521-202概述


    产品简介


    本文介绍的是305/315/355系列卡边缘连接器(Card Edge Connector),该产品具有0.156英寸(3.96毫米)的接触间距和0.140英寸(3.56毫米)的行间距,适用于厚度为0.062英寸(1.57毫米)的印刷电路板(PCB)。这类连接器广泛应用于计算机、电信设备、工业控制等领域,特别是在需要高密度接线和可靠性的场合。

    技术参数


    | 参数 | 值 |

    | 接触材料 | 铜合金 |
    | 接触电镀 | 插配区金镀层,尾部锡镀层,镍底层 |
    | 额定电流 | 5安培 |
    | 接触电阻 | 最大10毫欧姆 |
    | 绝缘耐压 | 海平面下1800伏交流电压(rms) |
    | 拔出力 | 每对接触对最小1盎司(0.28牛顿) |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 工作温度 | -40°C至+105°C |
    | 插入力 | 每对接触对最大16盎司(4.45牛顿) |

    产品特点和优势


    1. 低剖面绝缘体:该系列连接器具有低剖面设计,使其在紧凑空间内依然可以高效安装。
    2. 多种接触代码:提供多种接触代码以适应不同应用场景,例如P.C.尾部、引脚洞等。
    3. 多种安装选项:提供多种安装选项,如通过安装孔、浮动眼孔和螺纹插入件,方便用户选择合适的安装方式。
    4. 兼容性强:可接受0.054到0.070英寸(1.37到1.78毫米)厚度的PCB,确保广泛的兼容性。
    5. RoHS合规:符合环保标准,确保无有害物质。

    应用案例和使用建议


    在实际应用中,这类连接器常用于计算机主板和其他需要高速信号传输的应用。对于设计工程师而言,建议在选用此类连接器时考虑散热设计,尤其是在高电流和高环境温度情况下,确保良好的散热效果,避免热应力导致的故障。

    兼容性和支持


    这些连接器在制造时已经确保与其他标准PCB组件的兼容性。此外,制造商EDAC Inc.还提供了详尽的技术支持和售后服务,用户可以通过访问其官方网站获得更多信息和支持。

    常见问题与解决方案


    1. 问题:插拔困难
    解决方案:检查接触点是否有污垢或磨损,必要时更换新的连接器。
    2. 问题:接触不良
    解决方案:确认接触压力足够,同时检查接触面是否清洁无污渍。
    3. 问题:电流过大
    解决方案:确保接线正确,必要时更换更高额定电流的连接器。

    总结和推荐


    305/315/355系列卡边缘连接器以其卓越的电气性能和多样化的安装选项,在多个应用领域中展现出了强大的竞争力。其低剖面设计、RoHS合规以及良好的兼容性使得该产品在市场上拥有显著的优势。总体而言,这是一款值得推荐的高性能连接器产品。

305-024-521-202参数

参数
长*宽*高 70.56mm(长度)*8.71mm(高度)
安装方式 通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

305-024-521-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-024-521-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-024-521-202 305-024-521-202数据手册

305-024-521-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
