307-044-542-204

厂牌: EDAC
产品描述:
供应商型号: Q-307-044-542-204
供应商: 期货订购
标准整包数: 25

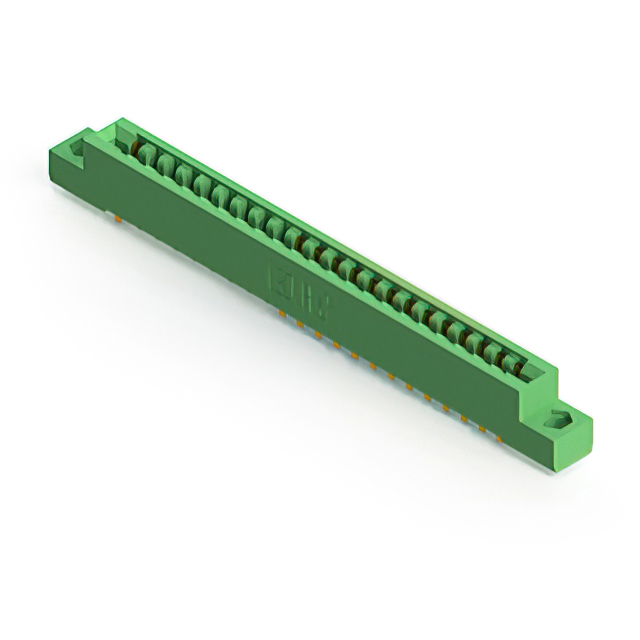

EDAC 卡边缘连接器 - 边缘板连接器 307-044-542-204

307-044-542-204概述


    产品简介


    EDAC系列307/357卡边连接器是一种设计用于高密度电路板连接的应用电子元件。该系列连接器以0.156英寸(3.96毫米)的接触间距和0.200英寸(5.08毫米)的行间距提供稳定可靠的连接。EDAC系列307/357适用于各种工业自动化、通信系统及计算机设备中,可以接受0.062英寸(1.57毫米)厚度的标准印刷电路板。本产品通过P.C.尾部、接线孔、接线柱及90度弯折等多种接触终端选项,满足不同客户的需求。

    技术参数


    - 接触对拉力:最小为1盎司(0.28牛顿)
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度:-40°C 至 +105°C
    - 插入力:最大为16盎司(4.45牛顿)
    - 电流承载能力:连续5安培
    - 接触电阻:最大10毫欧姆
    - 耐压能力:1800伏交流电压(峰值)在相邻触点之间
    - 绝缘材料:UL 94V-0级热塑性聚酯
    - 接触材料:铜合金,带金表面处理,针尾部分采用镀锡镍处理
    - 接触排列:单排和双排可选
    - 安装选项:多种安装选项,包括螺纹孔、定位销、侧装孔等
    - 颜色:绿色(307系列)和黑色(357系列)

    产品特点和优势


    优势:
    - 低插入力:插入操作更轻松,降低劳动强度,提高生产效率。
    - 高可靠性:通过严格的测试标准确保连接器的稳定性,适合在严苛环境中使用。
    - 多种选择:提供丰富的接线孔、针尾、接线柱及90度弯折等接触终端,适应不同的布线需求。
    - 环保合规:产品符合RoHS环保要求,无铅无卤素,保护环境和人体健康。
    特点:
    - 双面读取:支持单面或双面布线,增加应用灵活性。
    - 大尺寸:单排可达44个触点,双排可达88个触点,便于实现复杂电路设计。
    - 兼容性广:可应用于0.062英寸厚度的PCB板上,满足多种工业标准。

    应用案例和使用建议


    应用案例:
    - 工业控制设备:在自动化生产线上的各种控制板连接中,由于需要稳定的信号传输,EDAC系列307/357连接器凭借其坚固的设计和广泛的适用范围,是理想的选择。
    - 服务器和存储设备:这些设备通常包含大量需要可靠连接的数据传输线路,EDAC连接器因其出色的电流承载能力和接触可靠性而得到广泛应用。
    使用建议:
    - 在安装过程中,建议先清洁电路板,以确保良好的电接触。
    - 进行多次插拔测试以验证连接器的可靠性,尤其是对于需要频繁维护的应用场合。
    - 定期检查连接器是否有损坏或磨损,及时更换以保证长期稳定运行。

    兼容性和支持


    兼容性:
    - 与0.062英寸(1.57毫米)厚度的PCB板完全兼容。
    - 接触材料采用铜合金,具有良好的导电性能,兼容大多数电子元件和系统。
    - 支持多种安装方式,如螺纹孔、侧装孔、定位销等,确保灵活安装。
    支持和维护:
    - EDAC提供全面的技术文档和支持服务,包括产品规格书、安装指南、常见问题解答等,帮助客户正确使用和维护产品。
    - 厂家提供快速响应的客户服务热线和技术支持,解决客户在使用过程中可能遇到的问题。

    常见问题与解决方案


    问题1:接触电阻过高。
    - 解决方案:检查电路板清洁度和插拔次数,如有必要,更换连接器。
    问题2:耐压不足导致短路。
    - 解决方案:确认电源输入电压不超过产品标称的最大值,并检查电路板接地情况。
    问题3:无法达到规定的插入力。
    - 解决方案:检查是否使用正确的工具进行安装,必要时请咨询技术人员。

    总结和推荐


    综上所述,EDAC系列307/357卡边连接器是一款高性能、多用途的电子元件,适用于多种工业控制、服务器和存储设备。它的特点是低插入力、高可靠性以及广泛的接触端子选项。尽管价格稍高于同类产品,但其优异的质量和卓越的表现使它成为在高端应用中的理想选择。我强烈推荐这款连接器给那些需要高性能连接器的制造商。
