首页  >  产品百科  >  305-036-521-204

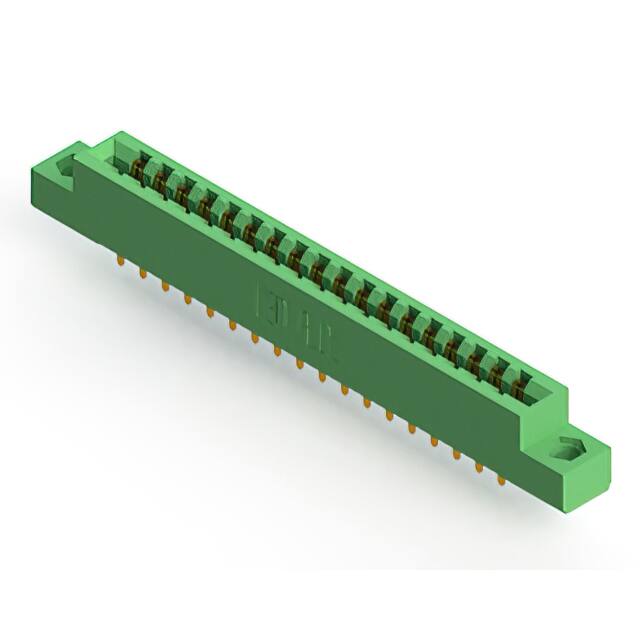

305-036-521-204

厂牌: EDAC
产品描述: Conn Card Edge SKT 36 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-305-036-521-204
供应商: 期货订购
标准整包数: 25

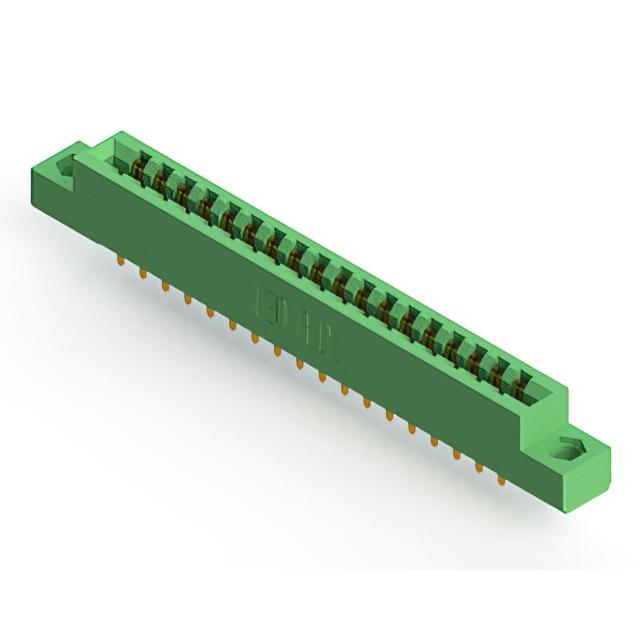

EDAC 卡边缘连接器 - 边缘板连接器 305-036-521-204

305-036-521-204概述


    产品简介


    产品概述
    本产品为305/315/355系列卡边缘连接器(Card Edge Connector),适用于电路板连接。其关键特性在于0.156英寸(3.96毫米)的间距设计,可确保高度可靠的信号传输。这些连接器在消费电子、通信设备、计算机系统以及工业自动化等领域有着广泛的应用。
    主要功能
    - 支持0.156英寸(3.96毫米)的接触间距
    - 适用于厚度为0.062英寸(1.57毫米)的PCB板
    - 具备多种安装方式选择
    - 提供单行和双行配置
    - 符合RoHS标准并获得UL认证
    应用领域
    这些连接器广泛应用于消费电子产品、通信设备、计算机系统、工业自动化以及其他需要高可靠性的场合。

    技术参数


    - 绝缘材料:UL 94V-0等级热塑性聚酯
    - 接触材料:铜合金
    - 镀层:接触面为金镀层,尾部为锡镀层,镍基底
    - 电流承载能力:5安培
    - 接触电阻:最大10毫欧姆
    - 介电强度:在海平面上交流电压为1800伏特rms
    - 拔出力:每对接触点最小为1盎司(0.28牛顿)
    - 绝缘电阻:最小为5000兆欧姆
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对接触点最大为16盎司(4.45牛顿)

    产品特点和优势


    - 低轮廓设计:连接器的高度仅为0.470英寸(11.94毫米),适用于空间有限的应用场合。
    - 多功能尾部选项:提供PC尾部、焊接孔及延长板弯等多种连接选项。
    - 多样的安装方式:包括不同直径的通孔安装和螺纹安装。
    - 环保合规:符合RoHS标准并获得UL认证,确保产品的安全性和可靠性。
    - 极高的可靠性:出色的电气性能和机械强度,保证长期稳定运行。

    应用案例和使用建议


    使用场景
    这些连接器常用于制造笔记本电脑、平板电脑、服务器主板以及各种网络设备。例如,在一台高性能服务器中,它们可用于实现高效的数据传输。
    使用建议
    在使用过程中,应确保连接器的安装正确无误,并根据具体需求选择合适的安装方式。定期检查和维护可以进一步提高连接器的使用寿命和可靠性。

    兼容性和支持


    - 兼容性:这些连接器能够与各种厚度的PCB板兼容,确保广泛的适用性。
    - 支持服务:EDAC公司提供详尽的技术支持文档,并可通过官方网站查询更多信息。对于特殊配置或定制需求,客户可以咨询EDAC公司的技术支持团队以获取帮助。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:检查连接器是否正确安装,确保所有接触点清洁无污染。
    - 问题:插入力过大
    - 解决方案:检查PCB板的厚度是否符合要求,并确认是否有异物阻碍接触。
    - 问题:绝缘电阻降低
    - 解决方案:检查周围环境的湿度和污染程度,确保良好的通风和清洁条件。

    总结和推荐


    综合评估
    这款305/315/355系列卡边缘连接器凭借其卓越的电气性能、可靠的设计和多样化的配置选项,成为了市场上一款值得信赖的产品。无论是对于消费电子还是工业自动化领域,它都表现出色,能够满足严格的行业标准和客户需求。
    推荐使用
    我们强烈推荐这一系列产品,特别适用于需要高性能和高可靠性的场合。其出色的兼容性和多样的安装选项使其成为众多设备制造商的理想选择。

305-036-521-204参数

参数
长*宽*高 94.34mm(长度)*8.71mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

305-036-521-204厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-036-521-204数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-036-521-204 305-036-521-204数据手册

305-036-521-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 45.8266
100+ ¥ 35.9997
250+ ¥ 28.9877
500+ ¥ 27.1426
1000+ ¥ 24.0132
库存: 1000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1145.66
