305-044-500-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 44 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: 2364904
供应商: element14
标准整包数: 1

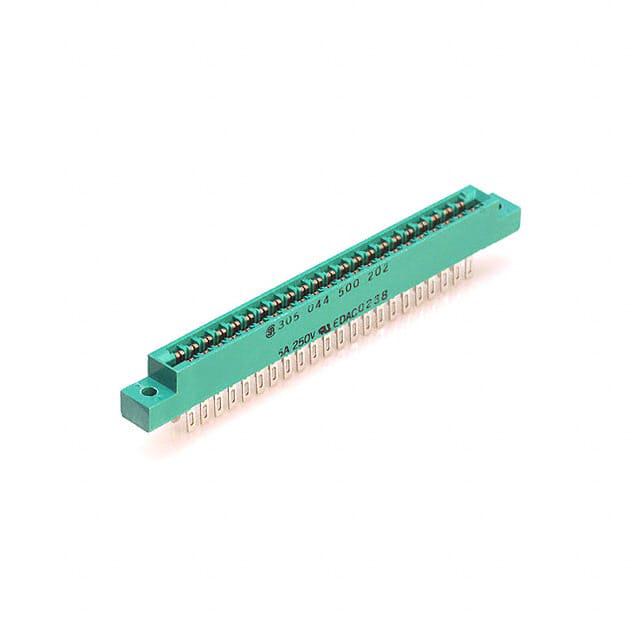

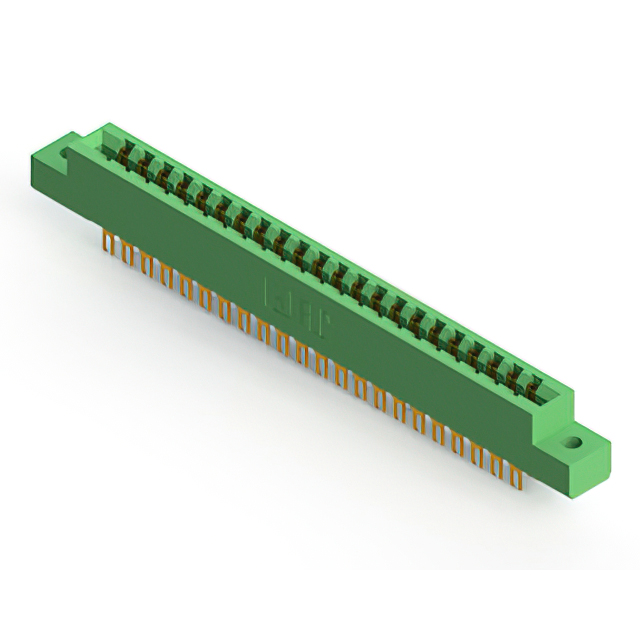

EDAC 卡边缘连接器 - 边缘板连接器 305-044-500-202

305-044-500-202概述


    产品简介


    本产品是一款适用于电路板的卡边缘连接器,属于305/315/355系列。该连接器采用0.156英寸(3.96毫米)间距设计,能够承受高达5安培的电流。它主要用于计算机、服务器、通信设备以及其他需要高可靠性的电子系统中。该连接器在设计上考虑到了低噪音传输及抗干扰性,使其非常适合在严苛环境中运行。

    技术参数


    - 绝缘材料:UL 94V-0级热塑性聚酯,具有良好的阻燃性。
    - 接触材料:铜合金。
    - 接触电镀:接触区域采用金镀层,尾部采用锡镀层并配有镍底层电镀。
    - 额定电流:5安培。
    - 接触电阻:最大10毫欧姆。
    - 耐电压:交流1800伏特(rms)。
    - 拔出力:每对触点最小1盎司(约0.28牛顿)。
    - 绝缘电阻:最小5000兆欧姆。
    - 工作温度范围:-40°C至+105°C。
    - 插入力:每对触点最大16盎司(约4.45牛顿)。

    产品特点和优势


    - 低噪音传输:采用高品质材料和先进的制造工艺,确保信号传输质量。
    - 高可靠性:符合UL 94V-0标准,能够在高温和火焰环境下保持结构稳定性。
    - 广泛的适用性:支持多种类型的安装方式,满足不同应用场景的需求。
    - 环保:产品符合RoHS标准,无有害物质,有利于环境保护。

    应用案例和使用建议


    - 应用案例:这款连接器广泛应用于计算机主板、服务器背板和通信设备等领域。其高性能和可靠性使其在这些应用场景中表现出色。
    - 使用建议:在使用过程中,应注意控制插入和拔出力,以避免损伤触点。同时,根据具体应用需求选择合适的安装选项和接触代码,以确保最佳的电气和机械性能。

    兼容性和支持


    - 兼容性:本产品与其他标准尺寸的PCB组件兼容,可用于各种类型的印刷电路板。
    - 支持:厂商提供详细的安装指南和技术支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - Q1:如何选择正确的接触代码?
    - A1:选择接触代码时,应考虑所需的电气性能和机械强度。如需了解更多详细信息,请联系厂商。

    - Q2:如何进行清洁保养?
    - A2:使用压缩空气清除连接器上的灰尘和碎屑,确保接头干净且干燥。定期检查和清洁有助于延长使用寿命。

    总结和推荐


    该305/315/355系列卡边缘连接器具备高可靠性和出色的电气性能,在各种严苛环境下均能稳定工作。其多样化的安装选项和良好的兼容性使其成为多领域应用的理想选择。如果您正在寻找一款性能卓越且适用于复杂电子系统的连接器,这款产品无疑是一个不错的选择。我们强烈推荐给那些对产品质量和性能有严格要求的用户。

305-044-500-202参数

参数
安装方式 面板安装
零件状态 在售
包装方式 散装

305-044-500-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-044-500-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-044-500-202 305-044-500-202数据手册

305-044-500-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
