306-036-500-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 36 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: Q-306-036-500-104
供应商: 期货订购
标准整包数: 25

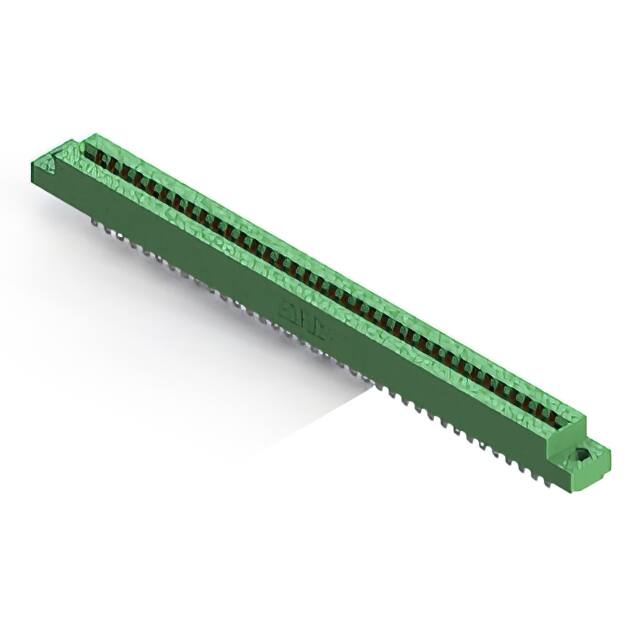

EDAC 卡边缘连接器 - 边缘板连接器 306-036-500-104

306-036-500-104概述


    产品简介


    卡边缘连接器 (Card Edge Connector) 是一种广泛应用于电路板设计中的电子元器件,主要负责连接不同层的电路板或者将电路板连接到其他电子设备上。本款卡边缘连接器具有0.156英寸(3.96毫米)的间距,可接受0.062英寸(1.57毫米)厚度的印刷电路板。其接触点排布在单个中心线行上,提供多种尾部尺寸和长度选择,适用于不同的电气和机械要求。此外,该连接器支持多个安装选项,如侧装孔、螺纹插入件等,能够灵活适应各种应用需求。

    技术参数


    - 连接器间距:0.156英寸(3.96毫米)
    - 可接受的PC板厚度范围:0.054至0.070英寸(1.37至1.78毫米)
    - PC板厚度:0.062英寸(1.57毫米)(标准)
    - 总接触数:28至43个(双排)
    - 单个触点电流承载能力:5安培
    - 接触电阻:最大10毫欧
    - 耐电压:1800伏AC RMS
    - 绝缘电阻:最小5000兆欧
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对触点不超过16盎司(4.45牛顿)
    - 拔出力:每对触点至少1盎司(0.28牛顿)

    产品特点和优势


    该卡边缘连接器具有以下独特功能和优势:
    - 高可靠性:采用金镀层和镍底镀层的铜合金接触材料,确保长期稳定和可靠的电气连接。
    - 兼容性强:提供多种安装选项,适用于各种尺寸和类型的电路板。
    - 高性能:电流承载能力强,耐电压高,适用于需要大功率传输的应用场合。
    - 易于组装:预先装配的卡导轨可简化组装过程,提高生产效率。

    应用案例和使用建议


    本款卡边缘连接器广泛应用于计算机、服务器、网络设备等领域,用于连接不同的电路板。例如,在服务器中,多个电路板通过此连接器进行数据和电源的交换。为了更好地利用这款连接器,建议:
    - 在选择合适的PC板厚度时,考虑所应用环境的具体要求,以确保连接的稳定性。
    - 确保插入和拔出操作时使用的力度符合技术规范,以避免损坏触点。

    兼容性和支持


    该产品与其他标准电路板和电子设备高度兼容,适用于各种工业和商业应用。制造商提供详细的安装和使用指南,确保客户可以正确地安装和使用该连接器。此外,还提供全面的技术支持服务,解答用户可能遇到的问题。

    常见问题与解决方案


    1. 问:连接器的插入和拔出力度应该如何控制?
    - 答:应严格按照技术手册中的规范进行操作,不要超过最大插入力和最小拔出力的要求。

    2. 问:如何保证连接器在高温环境下仍能正常工作?
    - 答:选择适合的工作温度范围内的连接器,确保其接触材料能在极端条件下保持稳定。
    3. 问:如果需要更换损坏的触点,应该怎么做?
    - 答:建议联系制造商获取原厂配件,并按照正确的步骤进行更换。

    总结和推荐


    综上所述,这款卡边缘连接器凭借其优异的电气性能、高可靠性和广泛的兼容性,成为电路板设计和制造的理想选择。无论是对于数据中心、工业自动化还是消费电子产品,它都能提供稳定而高效的连接解决方案。因此,强烈推荐使用这款卡边缘连接器。

306-036-500-104参数

参数
长*宽*高 165.66mm(长度)*18.84mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

306-036-500-104厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-036-500-104数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-036-500-104 306-036-500-104数据手册

306-036-500-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 111.348
100+ ¥ 62.8232
250+ ¥ 51.597
500+ ¥ 46.1796
1000+ ¥ 41.72
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2783.7
