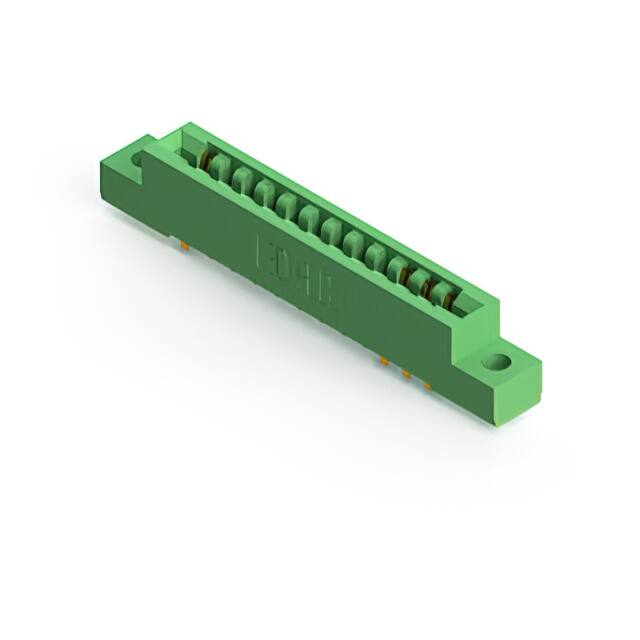

307-024-540-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 24 POS 3.96mm Wire Wrap ST Panel Mount
供应商型号: Q-307-024-540-202
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-024-540-202

307-024-540-202概述

    307/357系列卡边缘连接器技术手册解析

    产品简介


    307/357系列卡边缘连接器是专为电路板之间提供高效连接设计的产品。它主要应用于计算机主板、服务器、网络交换机以及其他需要高密度插拔连接的电子设备中。这类连接器通过将印刷电路板(PCB)的边缘插入连接器的卡槽内实现信号传输。

    技术参数


    - 连接器类型:卡边缘连接器
    - 连接器型号:307-024-540-202
    - 接触点规格:直径为0.468 mm,厚度为1.17 mm,尾长为17.98 mm
    - 安装孔径:直径为0.128 mm
    - 接触间距:行间距为0.200 mm
    - 工作环境:适用温度范围为-40°C至+85°C,工作湿度范围为5%至95%

    产品特点和优势


    307/357系列卡边缘连接器具备以下显著特点和优势:
    - 高可靠性:采用优质的材料制造,确保长期稳定的连接性能。
    - 紧凑设计:适用于空间有限的应用环境,同时提供高密度的连接能力。
    - 广泛的适用性:能够满足各种不同尺寸和规格的印刷电路板(PCB)的需求。

    应用案例和使用建议


    这些连接器广泛应用于多种类型的电子设备,如个人电脑、服务器、路由器等。根据技术手册提供的应用实例,可以看出它们特别适合于高密度插拔连接需求的场合。在使用时,应注意保持连接器清洁,避免接触不良的情况发生。定期进行检查和维护也是确保其正常工作的关键。

    兼容性和支持


    这些连接器具有良好的兼容性,可与其他标准尺寸的印刷电路板(PCB)配合使用。制造商提供了详细的安装指南和技术支持,以帮助用户正确安装和使用这些连接器。如有任何疑问,可以通过制造商的服务热线获取技术支持。

    常见问题与解决方案


    - Q1: 插入过程中发现接触不良?
    - A1: 检查连接器和电路板上的对应部分是否清洁,确保没有灰尘或污渍影响接触效果。
    - Q2: 连接器出现松动?
    - A2: 确认安装时螺钉已紧固,检查是否有额外的浮动力作用于连接器上。
    - Q3: 发现导电不良?
    - A3: 重新检查导线焊接点,确保焊接牢固且无短路现象。

    总结和推荐


    综上所述,307/357系列卡边缘连接器以其卓越的性能、广泛的应用领域以及良好的用户支持成为市场上的一款优秀产品。如果你正在寻找一款可靠且高效的卡边缘连接器,我们强烈推荐使用这款产品。

307-024-540-202参数

参数
长*宽*高 70.56mm(长度)*29.66mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
