305-060-500-204

厂牌: EDAC
产品描述: Conn Card Edge SKT 60 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: Q-305-060-500-204
供应商: 期货订购
标准整包数: 25

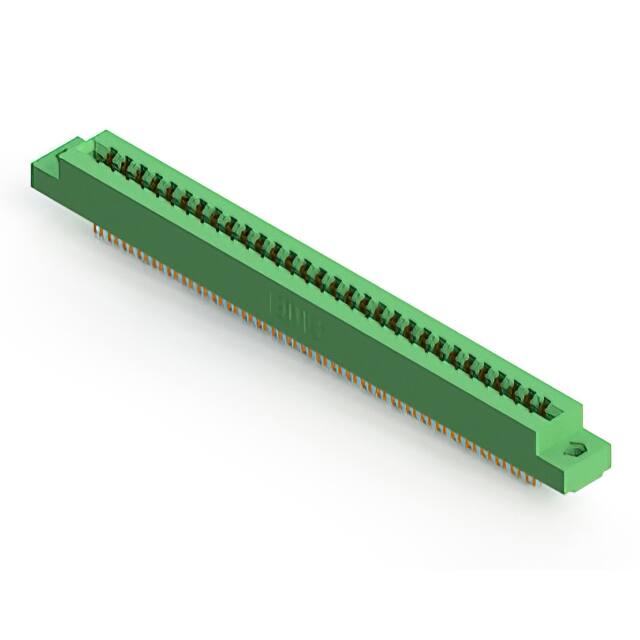

EDAC 卡边缘连接器 - 边缘板连接器 305-060-500-204

305-060-500-204概述


    产品简介


    产品类型:305/315/355系列卡边连接器
    主要功能:用于印刷电路板(PCB)之间的连接,提供高密度、可靠的数据传输和电力传输
    应用领域:广泛应用于计算机、网络设备、工业控制设备以及其他需要高可靠性的电子产品中

    技术参数


    - 绝缘材料:UL 94V-0等级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:匹配区域镀金,尾部镀锡,镍基底
    - 额定电流:5安培
    - 接触电阻:最大10毫欧姆
    - 耐压:1800 VAC RMS(海拔零高度)相邻触点间
    - 拔出力:每对触点至少0.28牛顿
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C到+105°C
    - 插入力:每对触点最大4.45牛顿

    产品特点和优势


    - 紧凑设计:接触间距为0.156英寸(3.96毫米),行间距为0.140英寸(3.56毫米)
    - 兼容性强:可接受厚度为0.062英寸(1.57毫米)的标准PCB
    - 低轮廓绝缘体:绝缘体高度仅为0.470英寸(11.94毫米)
    - 多种终端选项:包括PC尾、线孔、延长板弯折等
    - 双排或多排配置:适应不同应用需求
    - 安装方式多样:包括无孔卡扣、浮动眼环、螺纹插入等多种方式
    - 环保合规:RoHS合规且UL认证

    应用案例和使用建议


    应用案例:
    这些连接器常用于数据中心交换机、服务器、路由器、电信设备等高可靠性要求的场合。例如,在服务器背板连接中,这些连接器可以提供高密度的数据通道和可靠的电力供应。
    使用建议:
    - 在高温环境下使用时,应注意确保连接器不会因温度过高而导致性能下降。
    - 使用过程中,注意定期检查和维护连接器,以确保其始终处于良好的工作状态。
    - 针对不同的PCB厚度,选择合适的接触尺寸以确保最佳接触效果。

    兼容性和支持


    兼容性:这些连接器适用于厚度为0.054至0.070英寸(1.37至1.78毫米)的PCB,并支持多种安装选项。它们与各种标准和定制的PCB设计兼容。
    支持和维护:
    - 厂商提供详细的技术支持和产品文档。
    - 用户可以通过官方网站获取更多产品信息和技术支持。
    - 针对单排配置和线绕尾选项,需与厂商咨询确认。

    常见问题与解决方案


    问题1:连接器插入力过大
    解决方案:检查是否使用了正确的PCB厚度,并确保触点和插槽之间的对准准确。
    问题2:接触电阻异常
    解决方案:清洁接触表面并重新插入连接器。如有必要,更换触点以恢复其性能。
    问题3:插拔困难
    解决方案:检查是否有异物堵塞插槽,清洁后再尝试插拔。

    总结和推荐


    综合评估:
    305/315/355系列卡边连接器具有优异的电气性能、高可靠性以及广泛的适用性。它们非常适合于要求高密度和高可靠性的工业和商业应用。此外,它们的环保特性(如RoHS合规)也使其在市场上具备很强的竞争力。
    推荐意见:
    强烈推荐这些连接器用于对性能和可靠性有严格要求的应用场合。通过上述描述和技术参数,可以看出这些连接器能够满足大部分高可靠性应用的需求。

305-060-500-204参数

参数
长*宽*高 141.88mm(长度)*18.84mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

305-060-500-204厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-060-500-204数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-060-500-204 305-060-500-204数据手册

305-060-500-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 72.571
100+ ¥ 58.9162
250+ ¥ 51.8174
500+ ¥ 48.1681
1000+ ¥ 39.3443
库存: 1000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1814.27
