305-044-521-201

厂牌: EDAC
产品描述: Conn Card Edge SKT 44 POS 3.96mm Solder ST Thru-Hole
供应商型号: 587-305-044-521-201
供应商: Mouser
标准整包数: 1

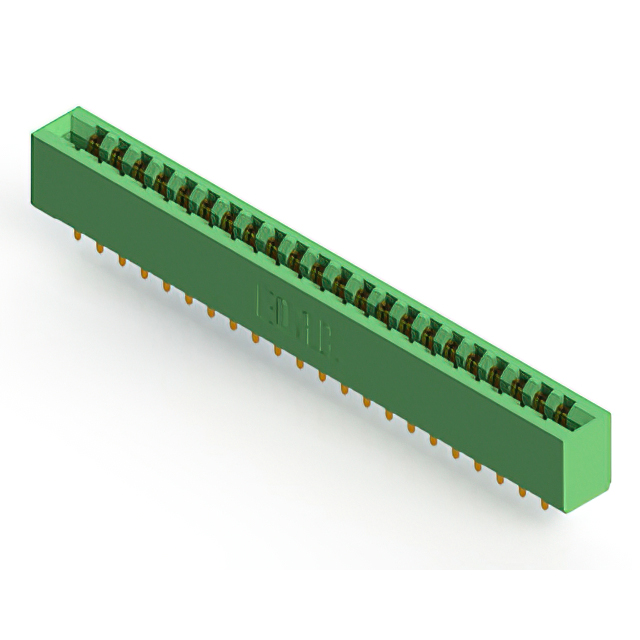

EDAC 卡边缘连接器 - 边缘板连接器 305-044-521-201

305-044-521-201概述

    电子元器件技术手册:EDAC 305/315/355系列卡边缘连接器

    产品简介


    EDAC公司的305/315/355系列卡边缘连接器是一款专为高可靠性应用设计的电连接器。这些连接器采用铜合金接触材料并镀金以提高导电性能,且尾部镀锡和镍以确保长期稳定性。该系列连接器支持多种安装方式,适用于PCB电路板和其他设备的连接。凭借其优异的电气特性和可靠的机械性能,这些连接器广泛应用于计算机、通信设备、工业自动化和军事设备等领域。

    技术参数


    以下是EDAC 305/315/355系列卡边缘连接器的技术规格:
    - 绝缘材料:UL 94V-0等级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:接触区镀金,尾部镀锡并带有镍底层
    - 电流承载能力:5安培
    - 接触电阻:最大10毫欧姆
    - 介电强度:在海平面条件下,相邻触点之间的耐压值为1800 VAC rms
    - 拔出力:每对触点最小拔出力为1盎司(0.28牛顿)
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对触点最大插入力为16盎司(4.45牛顿)

    产品特点和优势


    - 接触间距与行距:0.156英寸(3.96毫米)接触间距和0.140英寸(3.56毫米)行距,保证了高密度接线
    - 兼容PCB厚度:接受0.062英寸(1.57毫米)标准厚度的PCB
    - 低轮廓绝缘体:绝缘体高度仅0.470英寸(11.94毫米),适合紧凑空间
    - 多种触点终止选项:包括PC尾端、焊接孔和延伸板弯
    - 单双排配置:提供单排或双排配置
    - 广泛的安装选项:提供了多种安装选项,包括侧面安装孔、浮动眼片等
    - RoHS合规性:符合环保标准
    - UL认证:通过了美国安全测试认证

    应用案例和使用建议


    该连接器适用于高速数据传输的计算机主板、服务器及其它网络设备。在选择此连接器时,可根据具体应用需求选择合适的配置,例如单排或双排,不同的安装方式等。为了获得最佳的电气性能,确保连接器安装平整且垂直于PCB,避免过度弯曲引脚导致接触不良。

    兼容性和支持


    EDAC的305/315/355系列卡边缘连接器与大多数通用的PCB尺寸和连接要求相兼容。供应商提供详细的安装指导和技术支持,帮助用户顺利完成组装和调试。此外,对于特殊需求的应用,如单排配置或引线绕接尾部,也可以联系EDAC获取定制服务。

    常见问题与解决方案


    - Q: 连接器如何清洁?
    - A: 使用压缩空气吹走灰尘,避免直接接触液体清洁剂以免损坏。
    - Q: 如何减少插入和拔出力?
    - A: 确保正确的安装方式,避免用力不当,如有必要可增加润滑剂。
    - Q: 连接器如何适应不同厚度的PCB?
    - A: 选择适当的安装选项,如调整卡槽深度以适应不同厚度的PCB。

    总结和推荐


    综上所述,EDAC 305/315/355系列卡边缘连接器凭借其优越的电气性能、可靠的设计和丰富的安装选项,在各类高可靠性应用中表现出色。无论是对于初学者还是专业工程师,这些连接器都是构建稳定可靠的电子系统的理想选择。因此,强烈推荐使用该系列连接器,特别是在需要高密度、高性能连接的环境中。

305-044-521-201参数

参数
长*宽*高 95.05mm(长度)*8.71mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

305-044-521-201厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-044-521-201数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-044-521-201 305-044-521-201数据手册

305-044-521-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8335 ¥ 99.9931
10+ $ 9.229 ¥ 76.5671
25+ $ 8.3484 ¥ 70.544
50+ $ 7.8408 ¥ 66.2548
100+ $ 7.3764 ¥ 62.3306
250+ $ 6.615 ¥ 55.8968
500+ $ 6.3525 ¥ 53.6786
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.99
