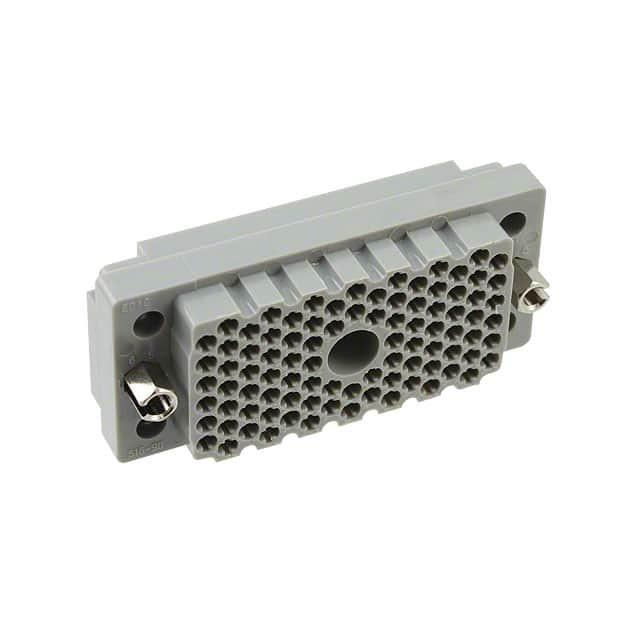

516-090-000-402

产品分类: 背板连接器 - 外壳
厂牌: EDAC
产品描述: EDAC D-Sub连接器, 516系列, 母座, 90针, 直向主体
供应商型号: 779914
供应商: 海外现货
标准整包数: 1

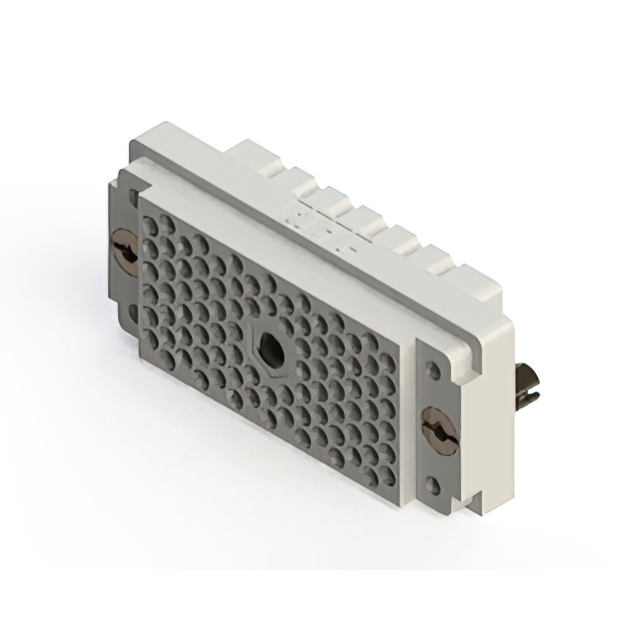

EDAC 背板连接器 - 外壳 516-090-000-402

516-090-000-402概述

    系列516连接器技术手册

    产品简介


    系列516连接器是一种高可靠性的插拔式连接器,广泛应用于各种工业自动化设备、通讯系统和测试测量仪器中。该系列产品提供多种接触点数量(20、38、56、90或120)以及不同类型的尾部(电线孔、PC尾部、线圈焊接等),满足不同的应用需求。

    技术参数


    - 总接触数:20, 38, 56, 90或120
    - 尾部类型:
    - 电线孔:0.110 x 0.024英寸(2.79 x 0.61毫米),长度0.245英寸(6.22毫米)
    - PC尾部:0.025 x 0.024英寸(0.64 x 0.61毫米),长度0.215英寸(5.46毫米)
    - 线圈焊接:0.050 x 0.024英寸(1.27 x 0.61毫米),长度0.600至0.790英寸(15.24至20.07毫米)
    - 绝缘材料:二苯基对苯二甲酸酯(UL 94V-0,绿色)或聚对苯二甲酸乙二醇酯,聚碳酸酯(灰色)
    - 接触材料:磷青铜合金CA-510
    - 接触镀层:镍金镀层
    - 盖材料:聚碳酸酯(绿色)或压铸锌(灰色喷漆)
    - 额定电流:8.5安培
    - 接触电阻:最大10毫欧姆
    - 耐压:2000伏交流电,海平面条件下
    - 绝缘电阻:最小5000兆欧姆
    - 操作温度范围:-65°C至+105°C
    - 插入/拔出力:每个接触点2至16盎司(0.56至4.45牛顿)

    产品特点和优势


    系列516连接器具有以下特点和优势:
    - 多功能性:支持多种接触点数量,可选尾部类型,适用于各种应用场景。
    - 安全认证:UL认可,确保产品符合国际安全标准。
    - 便捷的安装方式:通过旋钮螺钉和极化硬件简化插拔过程。
    - 可靠的机械性能:高接触力,适用于频繁插拔的环境。
    - 极化设计:防止错误连接,提高系统的可靠性和稳定性。

    应用案例和使用建议


    - 自动化设备:在自动化设备中,系列516连接器可以用于数据传输和电源连接,特别是在需要高可靠性的地方。
    - 通信系统:在通信系统中,这种连接器可以用于不同模块之间的信号传输,提供稳定的连接和快速的数据传输速度。
    - 测试测量仪器:在测试测量仪器中,连接器可用于连接各种传感器和探头,确保精确的数据读取。
    使用建议:
    - 在高湿度环境中,建议使用密封套件以保护连接器内部不受湿气影响。
    - 定期检查连接器的接触情况,避免长时间运行导致的氧化问题。

    兼容性和支持


    - 系列516连接器与各种类型的电缆和其他电子组件兼容,可以根据具体的应用需求选择合适的配件。
    - 厂商提供全面的技术支持和维修服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    - Q1:连接器接触不良怎么办?
    - A1:检查连接器的接触点是否有氧化现象,如有必要,可清洁或更换连接器。
    - Q2:连接器无法正确安装怎么办?
    - A2:确认连接器和设备之间的极化码是否匹配,确保正确连接。
    - Q3:如何保持连接器的耐用性?
    - A3:定期检查连接器的磨损情况,避免过度弯曲电缆,减少环境因素的影响。

    总结和推荐


    系列516连接器是一款高性能、高可靠性的产品,适用于多种工业和科研应用。其多样的配置选项和灵活的极化设计使得它成为一款高度通用的连接器。强烈推荐给需要稳定且高性能连接解决方案的客户。

516-090-000-402参数

参数
长*宽*高 69.04mm*31.34mm*106.55mm
安装方式 支架安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

516-090-000-402厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

516-090-000-402数据手册

厂牌 PDF简要描述 下载
EDAC 背板连接器 - 外壳 EDAC 516-090-000-402 516-090-000-402数据手册
