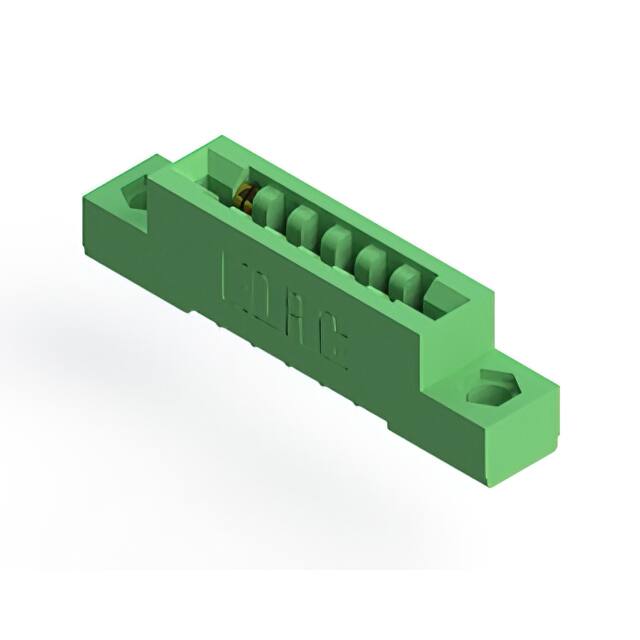

307-006-501-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 6 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: 587-307-006-501-104
供应商: Mouser
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 307-006-501-104

307-006-501-104概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为307-006-501-104型号的307/357系列卡边缘连接器。它主要用于PCB(印刷电路板)和母板之间的信号传输。307/357系列连接器广泛应用于电信、计算机、工业自动化等领域,确保信号传输的可靠性和稳定性。

    2. 技术参数


    - 接触点数量:最多可达56个接触点,分单行或双行布置。
    - 接触点间距:单行为0.162英寸(4.11毫米),双行为0.240英寸(6.10毫米)。
    - 尾线长度:0.213英寸(5.41毫米)。
    - 安装孔径:直径0.156英寸(3.96毫米)。
    - 工作温度范围:未明确说明。
    - 材料:具体材料未提及,但通常为镀金材料以提高导电性能。
    - 适用PCB厚度:介于0.070英寸(1.78毫米)到0.240英寸(6.10毫米)之间。
    - 接触点与外部边缘的距离:接触点距离边缘0.045英寸(1.14毫米)到0.060英寸(1.52毫米)。
    - 接触点之间的间距:接触点间的间距为0.200英寸(5.08毫米)。

    3. 产品特点和优势


    - 高可靠性:通过多次插拔测试验证了其高可靠性,适用于频繁操作的场合。
    - 广泛的兼容性:可适应不同规格的PCB,适用范围广。
    - 设计灵活:支持单行和双行布置,可根据需求选择。
    - 易于安装:标准的安装孔径设计简化了安装过程。
    - 良好的电气性能:镀金材质保证了长期稳定和高效的信号传输。

    4. 应用案例和使用建议


    - 电信设备:307/357系列连接器常用于电信设备中,保证信号的可靠传输。建议选择合适的安装选项以确保设备的整体稳固性。
    - 计算机主板:在计算机领域中,307/357连接器可用于处理器、内存条和其他板卡之间的连接。应注意确保足够的空间以便于维护和更换。
    - 工业控制系统:用于工厂自动化系统中,确保各个组件间信号的实时同步。安装时建议考虑散热问题,避免过热导致性能下降。

    5. 兼容性和支持


    307/357系列连接器与其他标准PCB接口具有良好的兼容性,可以与多种母板和子板配合使用。制造商提供了详尽的技术支持文档和在线咨询服务,用户可以通过官方网站获取最新的技术支持和更新信息。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查安装是否正确,确认所有接触点已正确插入并紧固。
    - 问题2:信号干扰
    - 解决方案:检查周围是否有电磁干扰源,采取屏蔽措施减少干扰。
    - 问题3:安装孔错位
    - 解决方案:参考产品说明书进行精确安装,确保安装孔位置正确。

    7. 总结和推荐


    307/357系列卡边缘连接器以其可靠的性能和灵活性在市场上脱颖而出。无论是应用于电信设备还是计算机领域,都表现出色。强烈推荐给需要高可靠性信号传输的用户。通过详细的技术参数和应用案例分析,我们相信该产品将为您的项目带来卓越的表现。

307-006-501-104参数

参数
长*宽*高 46.79mm(长度)*17.09mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

307-006-501-104厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-006-501-104数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-006-501-104 307-006-501-104数据手册

307-006-501-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.33 ¥ 137.9885
10+ $ 13.5972 ¥ 114.8963
25+ $ 10.7568 ¥ 90.895
100+ $ 9.5904 ¥ 81.0389
250+ $ 8.946 ¥ 75.5937
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 137.98
