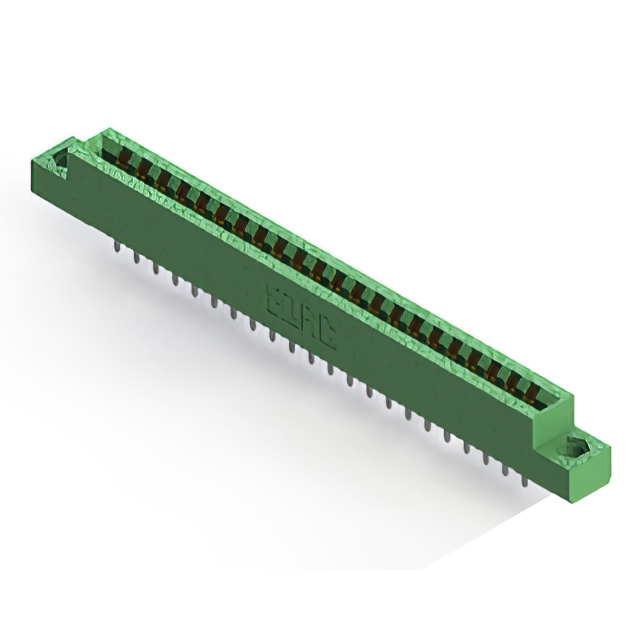

306-022-520-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 22 POS 3.96mm Solder ST Thru-Hole
供应商型号: 306-022-520-104
供应商: Master
标准整包数: 5
EDAC 卡边缘连接器 - 边缘板连接器 306-022-520-104

306-022-520-104概述

    电子元器件产品技术手册:卡边缘连接器(0.156英寸间距)

    1. 产品简介


    本产品是一款用于印刷电路板(PCB)的卡边缘连接器,型号为306、316和356系列,间距为0.156英寸(3.96毫米)。它适用于各种需要高性能连接器的应用场景,如计算机主板、服务器、工业控制系统及消费电子产品。通过该连接器,可实现高密度的电路连接,确保高效的数据传输和信号处理。

    2. 技术参数


    - 接触间距:0.156英寸(3.96毫米)
    - 绝缘材料:UL 94V-0等级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:金镀层覆盖对接区域,锡镀层覆盖尾部并有镍基底层
    - 额定电流:5安培
    - 接触电阻:最大10毫欧姆
    - 耐压能力:1800伏交流电均方根电压(海平面)
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C 至 +105°C
    - 插入力:每对触点最大4.45牛顿(当测试厚度为0.070英寸(1.78毫米)时)
    - 拔出力:每对触点最小0.28牛顿(当测试厚度为0.054英寸(1.37毫米)时)

    3. 产品特点和优势


    这款连接器具有多种优势,使其成为市场上同类产品中的佼佼者。首先,它提供大范围的安装选项,适应不同的安装需求。其次,其独特的结构设计确保了连接器的高度可靠性,能够在各种严苛环境下稳定工作。此外,采用金镀层与锡镀层的组合设计,提高了接触的耐磨性和导电性,延长了产品的使用寿命。同时,其宽泛的工作温度范围,使它能够适应多种极端环境条件,确保长期稳定的性能表现。

    4. 应用案例和使用建议


    此连接器广泛应用于计算机主板、服务器系统和工业自动化控制装置中。例如,在服务器系统中,它可以用于连接主板与扩展卡,从而实现高效的I/O数据传输。对于用户来说,选择合适的安装方式非常重要。建议在进行安装前仔细检查插槽厚度,并根据实际需求选择合适的接触镀层。如果需要更高的信号完整性,可以选择使用全金镀层的接触设计,以减少信号衰减和干扰。

    5. 兼容性和支持


    该连接器具有广泛的兼容性,可以与多种印刷电路板(PCB)和其他标准卡边缘连接器配合使用。制造商提供了详尽的技术支持和售后服务,包括安装指南、维修服务以及技术咨询。这有助于用户轻松安装和使用产品,同时也保障了长期使用的可靠性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查插槽厚度是否符合要求,若过厚可能需要调整安装方法。 |
    | 接触电阻高 | 检查接触镀层是否完好,必要时更换新的连接器。 |
    | 连接松动 | 确认安装是否稳固,尤其是固定螺钉和插槽位置是否准确。 |

    7. 总结和推荐


    综上所述,这款卡边缘连接器(306、316和356系列)凭借其高可靠性和广泛的应用范围,在工业和电子领域中表现出色。其独特的设计和广泛的功能使得该连接器在市场上拥有很强的竞争力。建议任何需要高性能电路连接的用户考虑选用这款连接器。无论是计算机主板还是复杂的工业控制系统,都可以依赖该连接器实现可靠的数据传输和信号处理。

306-022-520-104参数

参数
长*宽*高 110.19mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

306-022-520-104厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-022-520-104数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-022-520-104 306-022-520-104数据手册

306-022-520-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 14.9003 ¥ 123.8898
25+ $ 14.3662 ¥ 119.449
50+ $ 12.508 ¥ 103.9438
100+ $ 11.5206 ¥ 94.3422
250+ $ 9.8326 ¥ 80.5192
500+ $ 8.8831 ¥ 72.7437
1000+ $ 8.8831 ¥ 72.7437
库存: 70
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 619.44
