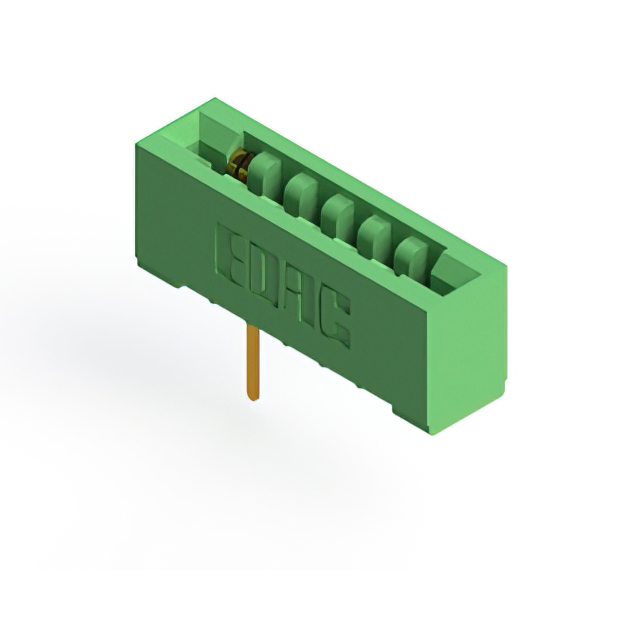

307-006-541-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 6 POS 3.96mm Wire Wrap ST Thru-Hole
供应商型号: Q-307-006-541-101
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-006-541-101

307-006-541-101概述


    产品简介


    本产品是一款高性能的卡边缘连接器(Card Edge Connector),具有0.156英寸(3.96毫米)的接触间距和0.200英寸(5.08毫米)的行间距。它适用于厚度为0.062英寸(1.57毫米)的印刷电路板(P.C. Board),并且提供了多种安装选项。这款连接器广泛应用于计算机、通信设备、工业控制系统以及消费电子产品等领域,是连接高密度信号传输的理想选择。

    技术参数


    - 绝缘材料: UL 94V-0级热塑性聚酯
    - 接触材料: 铜合金
    - 接触电镀: 接合区域镀金,尾部镀锡,镍底镀层覆盖所有接触点
    - 额定电流: 5安培(连续)
    - 接触电阻: 最大10毫欧姆
    - 耐压强度: 海平面条件下,相邻接触点之间耐压1800伏特交流电压(rms)
    - 拔出力: 每对接点最小0.28牛顿
    - 绝缘电阻: 最小5000兆欧姆
    - 工作温度范围: -40°C 至 +105°C
    - 插入力: 每对接点最大4.45牛顿
    - 接触排: 单排/双排(单读出/双读出平装接线端子)
    - 安装选项: 无安装孔、直径0.128英寸(直径3.25毫米)的安装孔、直径0.116英寸(直径2.95毫米)的浮动套管、直径0.156英寸(直径3.96毫米)的安装孔、M3-0.5公制螺纹插入件、#4-40统一螺纹插入件、直径0.128英寸(直径3.25毫米)的侧装孔、0.468英寸(11.89毫米)偏移卡片导轨、0.344英寸(8.74毫米)偏移卡片导轨、直线型卡片导轨
    - 接触代码: 包括各种类型的插针,如带焊盘、缠绕尾、90度弯头等

    产品特点和优势


    这款卡边缘连接器的主要特点包括:
    - 0.156英寸(3.96毫米)接触间距:这种设计允许更密集的布局,提高空间利用率。
    - 接受0.062英寸(1.57毫米)标准厚度PCB:这使得它能够与多种PCB兼容,增加了应用的灵活性。
    - 低轮廓绝缘体:0.460英寸(11.68毫米)的高度降低了整体组件的高度,使系统更加紧凑。
    - 接触终端选项多样:包括PC尾、线孔、缠绕尾、90度弯头和延长板弯头,可以适应不同的应用场景。
    - 单排或双排配置:提供了更多的灵活性,以满足不同密度的应用需求。
    - 多种安装选项:提供了广泛的安装选择,简化了装配过程。
    - 兼容接触和内部极化键:增强了连接器的可靠性,防止误插。
    - 预组装卡片导轨:加速了组装过程,减少了错误率。
    - RoHS合规和UL认可:符合环保要求,通过了严格的认证测试。

    应用案例和使用建议


    这款连接器被广泛应用于多个领域,例如:
    - 计算机主板、显卡、声卡等
    - 工业控制设备、通信模块、仪器仪表
    - 家用电器、智能穿戴设备
    使用建议:
    - 在高密度布线环境中使用时,考虑采用双排配置来增加信号通道的数量。
    - 选择合适的安装选项,如使用浮动套管以增加抗震能力。
    - 使用缠绕尾时,注意确保线缆固定牢固,以减少信号干扰和损坏风险。
    - 对于高温环境的应用,需关注温度变化对接触电阻的影响,定期检查并维护。

    兼容性和支持


    该连接器具备良好的兼容性,能够与其他标准的PCB板和连接器配合使用。制造商提供了一系列技术支持服务,包括产品手册、设计指南和技术咨询。此外,厂商还提供售后服务,以帮助解决客户在使用过程中可能遇到的技术问题。

    常见问题与解决方案


    1. 插入力过大:
    - 解决方法:检查插针的形状和尺寸是否符合标准,调整PCB板的厚度和插入角度。
    2. 接触不良:
    - 解决方法:清洁接触面,确保镀层完好无损,检查是否存在污染或氧化。
    3. 拔出力不足:
    - 解决方法:检查连接器是否正确安装,确认是否使用了正确的插入工具。

    总结和推荐


    总体而言,这款卡边缘连接器凭借其高效的设计、多样的安装选项和出色的电气性能,在各类应用场景中表现出色。它不仅提高了系统的可靠性和稳定性,而且降低了制造成本和时间。因此,我们强烈推荐这款连接器用于需要高密度信号传输和灵活安装的应用场合。

307-006-541-101参数

参数
长*宽*高 31.65mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-006-541-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-006-541-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-006-541-101 307-006-541-101数据手册

307-006-541-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 69.408
100+ ¥ 37.6538
250+ ¥ 34.9947
500+ ¥ 32.1668
1000+ ¥ 26.9024
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1735.2
直接购买
加入购物车
