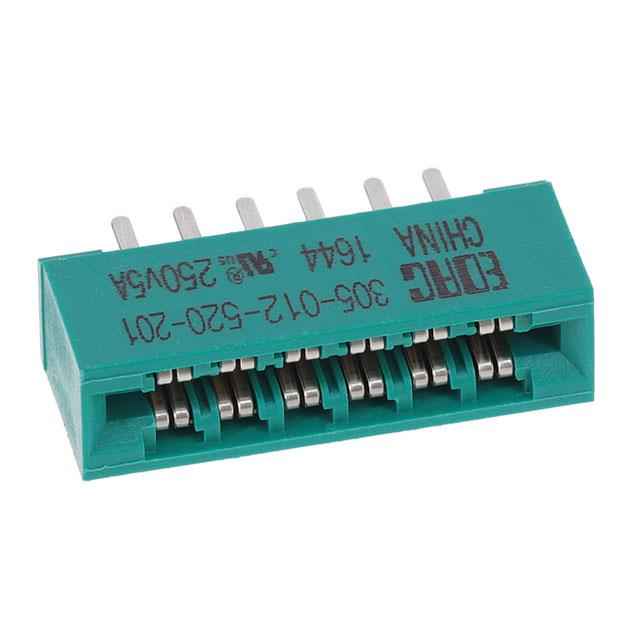

305-012-520-201

厂牌: EDAC
产品描述: Conn Card Edge SKT 12 POS 3.96mm Solder ST Thru-Hole
供应商型号: 305-012-520-201
供应商: Master
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 305-012-520-201

305-012-520-201概述


    产品简介


    产品名称: 305 / 315 / 355 Card Edge Connector
    产品型号: 305-012-520-201
    制造商: EDAC Inc.
    描述: 305 / 315 / 355 卡边缘连接器是一种用于PCB(印刷电路板)的连接器,用于连接电路板上的不同部分。它适用于多种电子设备,如计算机主板、工业控制系统和通信设备。

    技术参数


    - 外形尺寸:
    - 长度: 1.246英寸(31.65毫米)
    - 宽度: 1.100英寸(27.94毫米)
    - 厚度: 0.343英寸(8.71毫米)
    - PC尾端:
    - 规格: 0.460英寸(11.68毫米),厚度0.156英寸(3.96毫米)
    - 长度: 0.213英寸(5.41毫米)
    - 接触点间距:
    - 横向间距: 0.156英寸(3.96毫米)
    - 纵向间距: 0.140英寸(3.56毫米)
    - 安装选项:
    - 无安装扣环(No Mounting Lugs)
    - 接触类型:
    - 触点直径: 0.060英寸(1.52毫米)
    - 触点材料: 铜合金
    - 孔径:
    - 0.128英寸(3.25毫米)圆形孔径
    - 0.156英寸(3.96毫米)圆形孔径
    - 其他规格:
    - 通孔直径: 0.128英寸(3.25毫米)
    - 通孔数量: 多个

    产品特点和优势


    - 高可靠性: 卡边缘连接器设计有高精度的触点和稳定的设计,确保信号传输的可靠性。
    - 宽适用范围: 适用于多种电路板厚度(0.054英寸至0.070英寸),能够满足不同的应用场景需求。
    - 易于安装: 提供多种安装选项,便于安装在PCB上。
    - 高性能材料: 使用铜合金作为触点材料,保证长期使用下的稳定性。

    应用案例和使用建议


    - 应用案例:
    - 用于计算机主板上的I/O接口连接。
    - 用于工业控制系统的信号传输接口。
    - 使用建议:
    - 在安装过程中,注意确保连接器与电路板的接触良好,避免松动导致信号传输不稳定。
    - 定期检查连接器的连接状态,确保长时间运行的可靠性。

    兼容性和支持


    - 兼容性:
    - 支持标准的0.054英寸至0.070英寸厚的PCB。
    - 可以与多种类型的电路板配套使用。
    - 支持和维护:
    - EDAC Inc.提供详细的技术支持文档和售后服务。
    - 用户可以通过官方网站获取更多技术支持信息。

    常见问题与解决方案


    1. 问题: 连接器接触不良
    解决方案: 检查连接器与电路板的接触是否良好,必要时重新安装。
    2. 问题: 信号传输不稳定
    解决方案: 确认安装正确,避免物理干扰。如果仍然存在问题,检查是否有外部因素影响。
    3. 问题: 连接器损坏
    解决方案: 更换新的连接器,按照正确的安装步骤重新安装。

    总结和推荐


    总体评价: 305 / 315 / 355卡边缘连接器是一款高性能、可靠且易于安装的连接器。它的高精度设计和广泛的应用范围使其成为电子设备连接的理想选择。
    推荐: 综合考虑其性能、可靠性和易用性,强烈推荐这款连接器用于各种电子设备中,特别是在需要高可靠性信号传输的应用场景。

305-012-520-201参数

参数
长*宽*高 31.65mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

305-012-520-201厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-012-520-201数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-012-520-201 305-012-520-201数据手册

305-012-520-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7845 ¥ 48.9947
25+ $ 5.3192 ¥ 44.227
50+ $ 3.4117 ¥ 28.3669
100+ $ 2.7686 ¥ 23.0198
250+ $ 2.3744 ¥ 19.7317
500+ $ 2.0458 ¥ 16.674
1000+ $ 1.9834 ¥ 16.2421
2500+ $ 1.9834 ¥ 16.2421
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.99
