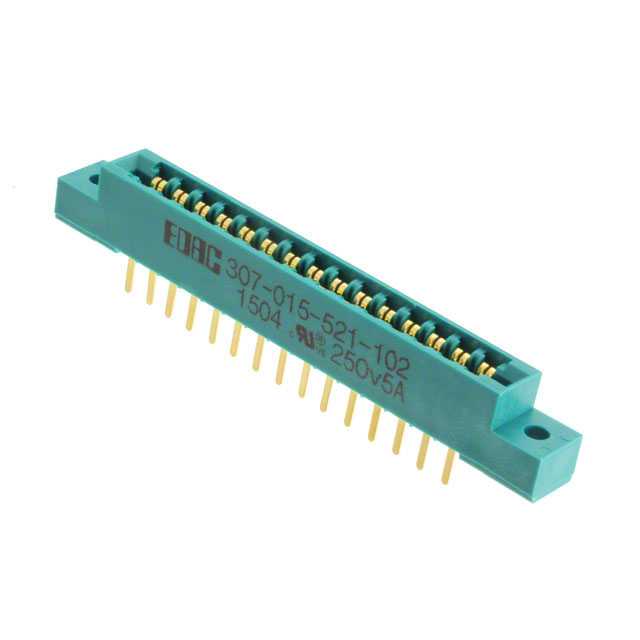

307-015-521-102

厂牌: EDAC
产品描述: Conn Card Edge SKT 15 POS 3.96mm Solder ST Thru-Hole
供应商型号: 587-307-015-521-102
供应商: Mouser
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 307-015-521-102

307-015-521-102概述


    产品简介


    产品名称:307/357 系列卡边缘连接器
    产品类型:卡边缘连接器(Card Edge Connector)
    主要功能:用于电子电路板之间的信号传输,提供可靠稳定的电连接。
    应用领域:广泛应用于计算机、通信设备、工业自动化控制系统等领域。

    技术参数


    - 绝缘材料:UL 94V-0 级热塑性聚酯
    - 接触材料:铜合金
    - 接触电镀:接触区域为金镀层,尾部为锡镀层,镍底层覆盖
    - 额定电流:5A 持续电流
    - 接触电阻:最大 10 毫欧姆
    - 耐电压:在海平面条件下,相邻触点间 1800VAC rms
    - 拔出力:每对触点最小 1 盎司(0.28 牛顿)
    - 绝缘电阻:最小 5000 兆欧
    - 工作温度:-40°C 至 +105°C
    - 插入力:每对触点最大 16 盎司(4.45 牛顿)
    - 单排触点数:最多 44 个触点
    - 双排触点数:最多 88 个触点
    - 间距:0.156 英寸(3.96 毫米)
    - 接触终止选项:P.C. 尾部、导线孔、缠绕导线、90 度弯折及扩展板弯折
    - 接触尺寸:0.087 英寸 x 0.013 英寸(2.21 毫米 x 0.33 毫米)
    - 绝缘体高度:0.460 英寸(11.68 毫米)

    产品特点和优势


    - 高可靠性:采用 UL 94V-0 级材料,确保防火安全。
    - 优异的电气性能:低接触电阻和高绝缘电阻,确保信号传输质量。
    - 多种配置:可选择单排或双排配置,灵活满足不同需求。
    - 耐用性:接触部位采用金镀层,提高了抗腐蚀能力。
    - 环境适应性:可在宽广的工作温度范围内稳定运行。

    应用案例和使用建议


    应用案例
    1. 计算机主板:用于CPU与主板之间的信号传输。
    2. 服务器背板:实现各功能模块间的高效数据交换。
    3. 通信设备:如路由器、交换机等,用于电路板间的高速数据传输。
    使用建议
    - 在安装过程中需注意避免过度弯曲或扭曲连接器,以免损坏触点。
    - 确保插头与插座对准后再施加压力,以防止偏斜。
    - 定期检查连接器的清洁度和连接状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性:支持标准厚度为 0.062 英寸(1.57 毫米)的印刷电路板。
    - 厂商支持:EDAC 提供全面的技术支持和售后服务,确保用户在使用过程中获得及时帮助。

    常见问题与解决方案


    - 问题:插入力过大
    解决方案:确保插头与插座完全对齐后缓慢插入。
    - 问题:接触不良
    解决方案:清洁连接器的触点部分,并重新进行安装。
    - 问题:拔出困难
    解决方案:使用专用工具轻轻施力,不要强行拉扯。

    总结和推荐


    307/357 系列卡边缘连接器凭借其优异的电气性能、出色的环境适应能力和多种配置选项,在众多应用场合中表现出色。其高可靠性、耐用性以及广泛的兼容性使其成为市场上值得信赖的选择。因此,我强烈推荐使用这款连接器以提升系统整体性能。

307-015-521-102参数

参数
长*宽*高 82.45mm(长度)*8.71mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

307-015-521-102厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-015-521-102数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-015-521-102 307-015-521-102数据手册

307-015-521-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.081 ¥ 203.4845
10+ $ 18.8784 ¥ 159.5225
25+ $ 18.198 ¥ 153.7731
50+ $ 17.8848 ¥ 151.1266
100+ $ 17.0835 ¥ 144.3556
250+ $ 16.6005 ¥ 140.2742
500+ $ 16.3695 ¥ 138.3223
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 203.48
