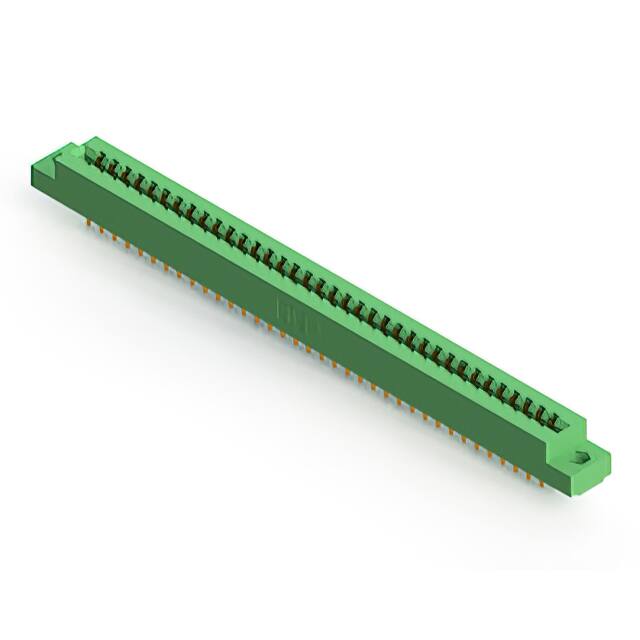

305-072-520-204

厂牌: EDAC
产品描述: Conn Card Edge SKT 72 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-305-072-520-204
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 305-072-520-204

305-072-520-204概述


    产品简介


    产品名称:305/315/355系列卡边连接器
    产品类型:这是一种专为电路板设计的高密度卡边连接器,用于各种计算机、网络设备及其他电子设备中的信号传输和电源管理。其设计满足多种行业标准,包括UL 94V-0认证的阻燃绝缘材料。
    主要功能:该连接器采用精密制造工艺,确保每个接触点的稳定性和可靠性。它的主要功能是提供可靠的电气连接,以实现高效的数据传输和电力分配。
    应用领域:广泛应用于电信、计算机、服务器、工业自动化、仪器仪表等领域,特别适合于需要高密度连接和高性能传输的应用场合。

    技术参数


    - 绝缘材料:UL 94V-0级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:接触区域镀金,尾部镀锡且全表面镍底层
    - 电流额定值:5安培
    - 接触电阻:最大10毫欧姆
    - 耐压能力:海平面处相邻触点间交流耐压达1800伏
    - 拔出力:每对接触点最小拔出力为1盎司(约0.28牛顿)
    - 绝缘电阻:最低5000兆欧姆
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对接触点最大插入力为16盎司(约4.45牛顿)

    产品特点和优势


    - 低接触间距:0.156英寸(3.96毫米)的接触间隔和0.140英寸(3.56毫米)的行间隔设计,有助于提高连接器的密度和稳定性。
    - 接受不同厚度PCB:能够兼容厚度为0.062英寸(1.57毫米)的标准PCB。
    - 低轮廓设计:仅为0.470英寸(11.94毫米)的高度,节省空间。
    - 多样的接触终端选项:包括PC尾部、电线孔和延长板弯折,增加了灵活性。
    - 单排或双排配置:可根据具体应用需求选择单排或双排设计。
    - 多种安装选项:提供了包括无安装耳、安装孔、浮动眼环等多种安装方式。
    - RoHS合规与UL认证:符合环保标准,同时具备UL认可证书,提升了安全性。

    应用案例和使用建议


    - 电信设备:这些连接器常用于电信设备中的背板连接,以确保信号的高效传输。对于这种应用,用户应该注意保持连接器接触面的清洁,避免灰尘和污染物影响其性能。
    - 服务器和计算机:在服务器机柜和台式计算机中,这些连接器用于各种内部连接。建议在安装时尽量减少物理弯曲和扭曲,以避免损伤接触点。
    使用建议:
    - 在安装前仔细检查连接器的接触面,确保没有损坏或污染。
    - 根据不同的应用需求选择合适的连接器配置和安装方式。
    - 定期进行维护检查,确保连接器始终处于最佳工作状态。

    兼容性和支持


    该连接器设计具有广泛的兼容性,可以与大多数常见的PCB和相关配件配合使用。厂商提供了详尽的技术支持,包括详细的安装指南和故障排除手册。此外,用户可以通过制造商的网站获得进一步的支持服务,包括在线论坛和技术文档下载。

    常见问题与解决方案


    - 问题1:插入力过大
    - 解决方案:检查PCB的厚度是否符合规范,确保接触点之间的正确对齐。

    - 问题2:接触电阻偏高
    - 解决方案:检查连接器的接触面是否清洁,必要时使用专用清洁剂清理。

    - 问题3:工作温度超出范围
    - 解决方案:确保连接器的工作环境温度控制在-40°C到+105°C之间,避免长时间暴露于极端环境中。

    总结和推荐


    综上所述,305/315/355系列卡边连接器是一款高度可靠、性能优异的电子元器件,适用于各类高密度连接的应用场景。其独特的设计和多功能性使其在市场上具备较强的竞争力。我们强烈推荐这一产品,尤其是在需要高密度、高性能连接器的场合。

305-072-520-204参数

参数
长*宽*高 165.66mm(长度)*12.7mm(高度)
安装方式 通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

305-072-520-204厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-072-520-204数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-072-520-204 305-072-520-204数据手册

305-072-520-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 80.0006
100+ ¥ 64.0556
250+ ¥ 55.9347
500+ ¥ 50.6291
1000+ ¥ 44.1195
库存: 1000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2000.01
