307-024-524-204

厂牌: EDAC
产品描述: Conn Card Edge SKT 24 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-307-024-524-204
供应商: 期货订购
标准整包数: 25

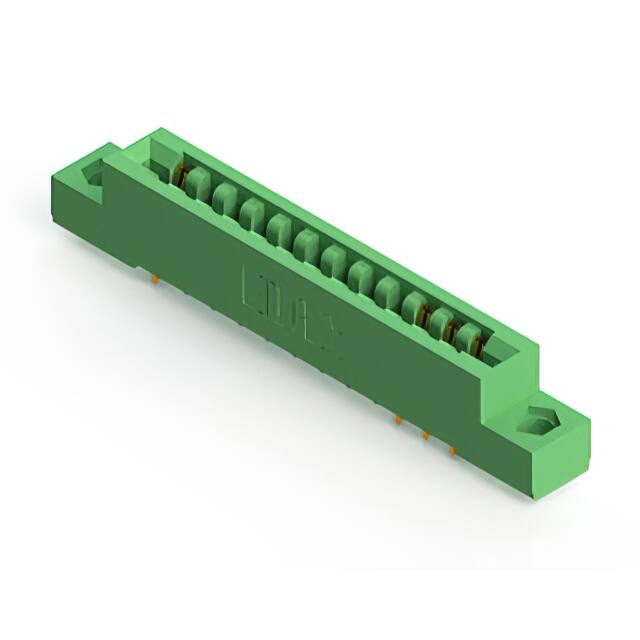

EDAC 卡边缘连接器 - 边缘板连接器 307-024-524-204

307-024-524-204概述

    307/357系列卡边缘连接器技术手册

    产品简介


    本手册介绍了型号为307-024-524-204的307/357系列卡边缘连接器。这款连接器主要用于实现电路板之间的电连接,广泛应用于计算机、通信设备、工业自动化控制等领域。其结构设计确保了稳定的连接性能和高可靠性。

    技术参数


    - 尺寸规格:接触点直径0.58mm x 0.33mm,尾部长度5.41mm。
    - 安装方式:通孔安装,安装孔直径3.96mm。
    - 接触间距:接触间距3.96mm,行间距5.08mm。
    - 连接方式:单排或多排接线方式,适用于单面或双面印刷电路板。
    - 接触代码:如553、554、557等,具体依据应用需求而定。
    - 工作电压:支持低至12V的工作电压。
    - 材料:采用优质金属材料,耐腐蚀且导电性能良好。
    - 工作温度范围:-25℃至+85℃。

    产品特点和优势


    - 稳固可靠的连接:通过精确的尺寸设计和高品质材料,确保长期使用的稳定性。
    - 灵活的安装选项:提供多种安装孔和接触方式,适应不同类型的印刷电路板。
    - 广泛的适用性:适用于多种电子设备,涵盖计算机、通信、工业控制等多个领域。
    - 高导电性能:采用优质金属材料,确保高效的电流传输能力。
    - 易于维护和替换:接触点布局合理,便于进行故障检测和更换。

    应用案例和使用建议


    - 应用案例:该连接器被广泛应用于各类计算机主板、服务器背板、网络交换机及工业自动化控制系统中。例如,在一台服务器中,它负责连接多个子板以确保高效的数据传输。
    - 使用建议:为了获得最佳性能,建议定期清洁连接器和相关电路板,并确保连接处没有灰尘或异物影响信号传输。在安装时,应根据电路板的具体要求选择合适的安装方式,并确保所有连接牢固可靠。

    兼容性和支持


    - 兼容性:该连接器与市面上大多数标准印刷电路板兼容,可以方便地应用于不同的系统中。
    - 技术支持:EDAC公司提供全面的技术支持,包括安装指导、故障排查和售后维修服务。

    常见问题与解决方案


    - 问题1:连接器接触不良导致信号中断。
    - 解决方案:检查连接器和电路板是否有灰尘或异物,必要时可使用无水酒精清洁。确认连接器是否正确插入并固定。
    - 问题2:连接器频繁出现松动现象。
    - 解决方案:重新检查安装孔位是否准确,确保连接器紧固到位。若有必要,更换新的安装螺丝。

    总结和推荐


    307/357系列卡边缘连接器以其高可靠性、广泛的应用范围和易维护性,在众多电子设备中表现出色。特别适合需要稳定电连接的场合。鉴于其卓越的性能和良好的市场口碑,强烈推荐使用这款产品。无论是在家用还是商用环境中,它都是一个值得信赖的选择。

307-024-524-204参数

参数
长*宽*高 70.56mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-024-524-204厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-024-524-204数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-024-524-204 307-024-524-204数据手册

307-024-524-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 42.108
100+ ¥ 23.4112
250+ ¥ 20.5686
500+ ¥ 19.1284
1000+ ¥ 16.4528
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1052.7
直接购买
加入购物车
