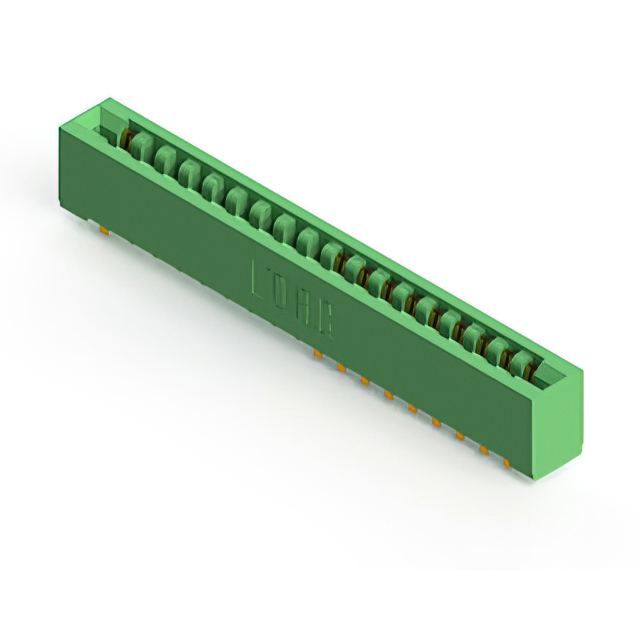

307-036-522-201

厂牌: EDAC
产品描述: Conn Card Edge SKT 36 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-307-036-522-201
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-036-522-201

307-036-522-201概述

    307/357 系列卡边缘连接器技术手册

    产品简介


    307/357系列卡边缘连接器(以下简称“连接器”)是一种用于实现电路板之间电连接的关键组件。它通常用于计算机主板、工业控制系统以及通信设备等领域,确保信号传输的稳定性和可靠性。此款连接器具有单排和双排两种结构,以满足不同应用场景的需求。

    技术参数


    以下是307/357系列卡边缘连接器的主要技术参数和规格:
    - 接触点规格:
    - PC尾部尺寸:0.468 x 0.125英寸(11.89mm x 3.18mm)
    - 尾部长度:0.358英寸(9.09mm)
    - 安装选项:
    - 不带安装耳片
    - 接触间距和行距:
    - 单排接触点之间的距离:0.156英寸(3.96mm)
    - 行间距:0.200英寸(5.08mm)
    - 针数规格:
    - 单排:最多27/54针
    - 双排:最多28/56针
    - 尾部间距离:
    - 内侧:0.045至0.060英寸(1.14至1.52mm)
    - 外侧:0.125至0.210英寸(3.18至5.33mm)
    - 引脚孔径:
    - 单排:0.128英寸(3.25mm)
    - 双排:0.156英寸(3.96mm)

    产品特点和优势


    307/357系列卡边缘连接器具备以下特点和优势:
    - 高可靠性和稳定性: 通过严格的制造工艺和测试,确保在各种复杂环境下依然能够稳定工作。
    - 广泛的应用范围: 可应用于计算机、工业控制、通信等多个领域,满足不同应用场景的需求。
    - 标准化设计: 遵循行业标准,易于集成到现有系统中。

    应用案例和使用建议


    根据技术手册中的应用场景,该连接器在计算机主板上的使用最为常见。以下是一些使用建议:
    - 确保正确的安装方向: 在安装过程中,需注意确保连接器与主板上的卡槽对齐。
    - 保持良好的接触压力: 定期检查并调整接触压力,确保信号传输的稳定。
    - 维护清洁环境: 为防止灰尘和杂质影响信号传输质量,应定期清洁连接器区域。

    兼容性和支持


    307/357系列卡边缘连接器可以与其他标准兼容的电子元器件一起使用,确保系统的整体兼容性。厂商提供详尽的技术支持和服务,包括产品培训、故障诊断和维修服务等。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 信号传输不稳定: 检查接触点是否有氧化现象,并清洁接触面。
    - 无法正确插入: 确认插槽和连接器是否对齐,并检查是否存在机械损伤。
    - 接触不良: 检查接触点压力是否正常,必要时调整接触压力。

    总结和推荐


    综上所述,307/357系列卡边缘连接器以其高可靠性、广泛的应用范围和标准化设计成为许多关键电子系统中的首选组件。无论是从技术水平还是实际应用效果来看,这款连接器都是一个值得信赖的选择。因此,我强烈推荐使用此产品。

307-036-522-201参数

参数
长*宽*高 79.2mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
