首页  >  产品百科  >  305-060-521-201

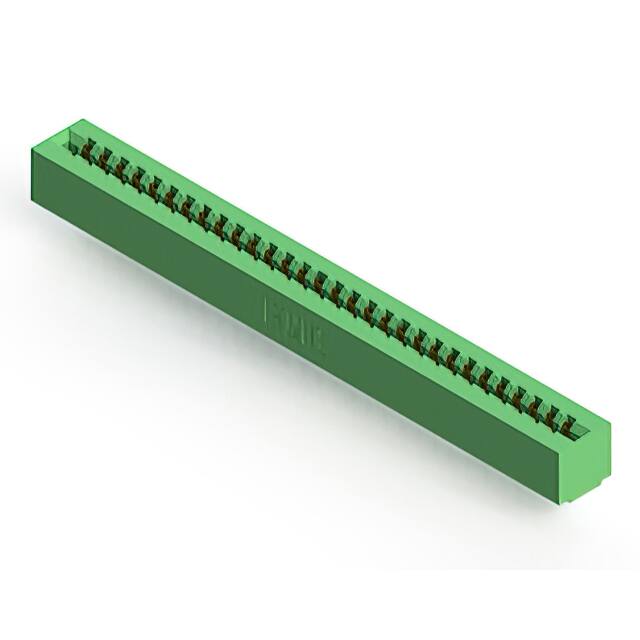

305-060-521-201

厂牌: EDAC
产品描述: Conn Card Edge SKT 60 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-305-060-521-201
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 305-060-521-201

305-060-521-201概述


    产品简介


    本文介绍的是一款EDAC生产的305/315/355系列卡边缘连接器。这些连接器设计用于PCB(印刷电路板)连接,提供多种配置选项以适应不同的应用需求。该系列连接器的主要特点包括低轮廓绝缘体结构、可选择的端接方式(如PC尾、导线孔等),以及多样化的安装选项。它们广泛应用于电信、工业控制、消费电子等领域,尤其适合需要高密度和可靠连接的应用场合。

    技术参数


    - 绝缘材料: UL 94V-0等级热塑性聚酯
    - 接触材料: 铜合金
    - 接触电镀: 插针区域金电镀,尾部锡电镀,镍底镀层
    - 电流额定值: 5安培
    - 接触电阻: 最大10毫欧姆
    - 介电强度: 在海平面上,相邻插针间为1800伏交流电压rms
    - 拔出力: 每对插针最小为1盎司(0.28牛顿)
    - 绝缘电阻: 最小5000兆欧姆
    - 操作温度范围: -40°C至+105°C
    - 插入力: 每对插针最大为16盎司(4.45牛顿)

    产品特点和优势


    这款卡边缘连接器具有多种独特的功能,使其在市场上脱颖而出:
    - 灵活的设计: 包括多种间距、厚度、配置和安装选项,能够适应广泛的PCB连接需求。
    - 可靠的连接: 使用铜合金材料和高质量的电镀工艺,确保了长期稳定且低电阻的电气连接。
    - 环保认证: 罗氏认证和UL认可,符合现代电子制造的环保标准。
    - 易于安装: 提供多种安装选项,包括预装配卡引导,使得安装过程简单快捷。

    应用案例和使用建议


    这些连接器在工业自动化设备中广泛应用,特别是在需要高度集成的PCB系统中。例如,在一个工业控制面板内,多个不同功能模块通过这种连接器紧密相连,实现了高效的数据传输和信号处理。
    使用时建议遵循以下几点:
    - 考虑温度范围: 确保连接器的工作环境温度在规定范围内。
    - 合理规划布线: 在高密度安装环境中,合理的布线规划可以减少电磁干扰。
    - 选择合适的端接方式: 根据具体应用需求,选择最合适的端接方式,如PC尾或导线孔。

    兼容性和支持


    这些连接器与市面上大多数常见的PCB和电子设备兼容。厂商EDAC提供了详尽的技术文档和支持服务,包括安装指南和故障排查指南。对于特殊应用需求,也可直接联系厂商进行定制化服务。

    常见问题与解决方案


    - Q:如何正确安装连接器?
    - A: 参考提供的安装指南,确保按照正确的顺序和力矩安装连接器。

    - Q:如何处理接触电阻过高的问题?
    - A: 检查接触部位是否有灰尘或污染物,清洁后重新测试。如果问题仍然存在,可能需要更换连接器。

    - Q:如何确保连接器在极端环境下的可靠性?
    - A: 确认所选型号适用于预期的温度和湿度范围,并遵循最佳实践指导进行安装和使用。

    总结和推荐


    总体来看,EDAC的305/315/355系列卡边缘连接器以其高可靠性、灵活性和多样性,成为市场上颇具竞争力的产品。其优良的性能和广泛的适用范围使其成为各种复杂电子系统的理想选择。强烈推荐给那些寻求高品质连接解决方案的专业人士。

305-060-521-201参数

参数
长*宽*高 126.75mm(长度)*12.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

305-060-521-201厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-060-521-201数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-060-521-201 305-060-521-201数据手册

305-060-521-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 72.571
100+ ¥ 58.9162
250+ ¥ 51.8174
500+ ¥ 48.1681
1000+ ¥ 39.3443
库存: 1000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1814.27
直接购买
加入购物车
