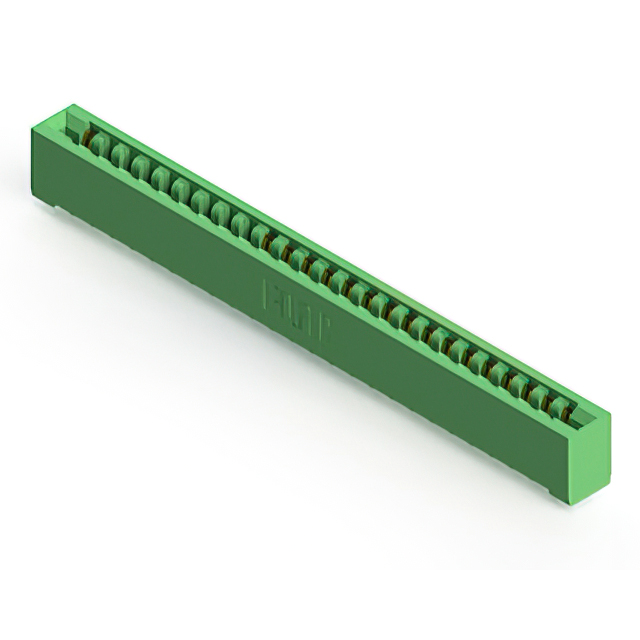

307-025-531-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 25 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-307-025-531-101
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-025-531-101

307-025-531-101概述


    产品简介


    307/357系列卡边连接器(Card Edge Connector)是EDAC公司生产的一款适用于电路板连接的重要电子元器件。这类连接器主要用于PCB板之间的电气连接,通过简单地将印刷电路板(PCB)插入连接器中,实现信号和电源的传输。它具有多种规格和配置选项,适用于不同的应用场景和设计需求,广泛应用于计算机、通信设备、工业控制系统等领域。

    技术参数


    - 基本规格:
    - 接触点细节:PC尾 .023 x .013 (0.58 x 0.33),尾长 = .213 (5.41)
    - 安装选项:无安装套环
    - 接触间距:.156 [3.96] 英寸
    - 行间距:.200 [5.08] 英寸
    - 尾距范围:.045 [1.14] 到 .060 [1.52] 英寸
    - 尾外距范围:.125 [3.18] 到 .210 [5.33] 英寸
    - 电气特性:
    - 单排接触:读取单面子板
    - 双排接触:读取双面子板
    - 尺寸:
    - 适用厚度:.070 [1.78] 厚PC板
    - 卡槽接受厚度:.054 [1.37]
    - 接触点位置:距槽底 .175 [4.45] 处
    - 安装孔:
    - 直径为 .128 [3.25] 英寸
    - 径向浮动:.010 [0.25] 英寸

    产品特点和优势


    307/357系列卡边连接器具有多个独特的功能和优势,使其在市场上具有很强的竞争能力:
    1. 高可靠性:采用优质材料制造,确保长时间使用后的稳定性和可靠性。
    2. 适应性强:提供多种接触点配置和安装选项,适用于不同的电路板设计和应用场景。
    3. 易于集成:通过简单的插拔操作即可实现PCB之间的电气连接,简化了组装过程。
    4. 高性能:具有良好的电气性能,确保信号传输的准确性和稳定性。
    5. 多功能性:支持单排和双排接触,可根据需要选择不同规格的产品。

    应用案例和使用建议


    307/357系列卡边连接器广泛应用于计算机主板、通信设备、工业控制设备等多个领域。以下是几个典型的应用场景及使用建议:
    1. 计算机主板:
    - 应用场景:计算机主板通常需要大量的PCB连接,以实现内部各模块间的信号和电源传输。
    - 使用建议:选择适合主板厚度的连接器,确保连接稳固可靠。注意接触点的清洁,避免灰尘和氧化物影响性能。
    2. 通信设备:
    - 应用场景:在通信设备中,卡边连接器用于连接各种子板和接口模块。
    - 使用建议:选择支持高速信号传输的型号,确保通信设备的稳定运行。定期检查连接器的磨损情况,及时更换损坏部件。
    3. 工业控制系统:
    - 应用场景:在工业控制系统中,卡边连接器用于连接传感器、执行器和其他控制模块。
    - 使用建议:选择耐高温和防尘的型号,以适应工业环境的要求。确保连接器的接触点清洁,提高系统的可靠性和稳定性。

    兼容性和支持


    - 兼容性:307/357系列卡边连接器与市场上大多数标准厚度的PCB兼容。用户可以根据具体需求选择合适的型号。
    - 支持:EDAC公司提供全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。客户可以通过官方网站或客户服务热线获得帮助。

    常见问题与解决方案


    - 问题一:连接器接触不良。
    - 解决方案:检查接触点是否清洁,必要时进行清洁处理。确认连接器是否安装正确,没有松动现象。
    - 问题二:信号传输不稳定。
    - 解决方案:检查是否有电磁干扰,尝试增加屏蔽措施。确认连接器型号是否符合需求,如需传输高速信号,则应选择相应型号。
    - 问题三:连接器过热。
    - 解决方案:确保安装时留有足够的散热空间,避免堆积。检查是否超过连接器的最大电流承载能力,必要时调整电路设计。

    总结和推荐


    综上所述,307/357系列卡边连接器以其高可靠性、适应性强和易于集成的特点,在众多应用场景中表现出色。对于需要高精度和稳定的电子设备,这款连接器无疑是一个理想的选择。EDAC公司提供的全面支持和服务也增强了用户的信心。因此,强烈推荐使用这款产品。

307-025-531-101参数

参数
长*宽*高 106.93mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
