661-009-264-033

产品分类: D-Sub 连接器
厂牌: EDAC
产品描述: Male Pins,Plug 焊盘 2,2 9pin,9pin Nickel Plated,Steel 3A 金 黑色 通孔安装,面板安装 30.84mm(长度)
供应商型号: 4312328
供应商: 海外现货
标准整包数: 1

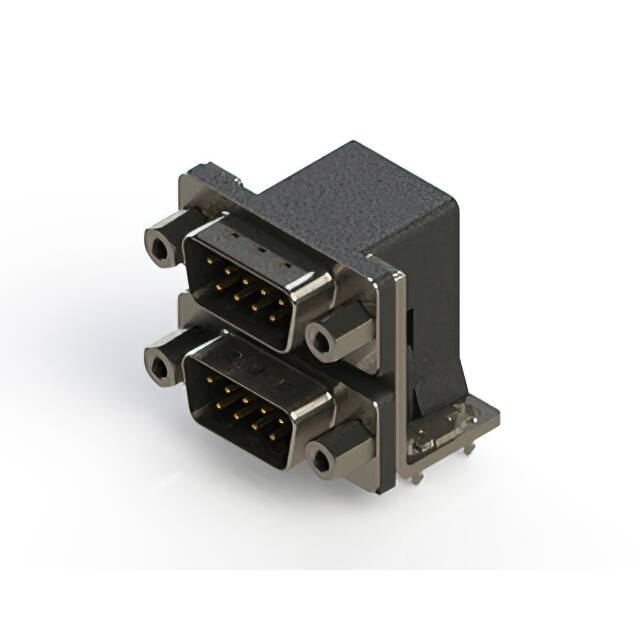

EDAC D-Sub 连接器 661-009-264-033

661-009-264-033概述


    产品简介


    本产品是一款高性能的D-SUB连接器(型号为661系列),主要用于各种电子设备之间的信号传输和电源连接。D-SUB连接器以其可靠性高、连接稳定等特点,在计算机、工业自动化、通信设备等多个领域得到广泛应用。

    技术参数


    以下是该D-SUB连接器的技术规格和性能参数:
    - 尺寸精度:
    - 长度:30.81 ±0.38 mm
    - 宽度:12.55 ±0.38 mm
    - 厚度:1.42 mm(典型值2.84 mm)
    - 其他尺寸:8.36 mm、24.99 ±0.25 mm、16.92 mm、0.63 mm、15.88 mm
    - 角度:10°
    - 接触件材料:铜合金,镀金处理
    - 外壳材料:热塑性聚酯,阻燃等级UL94V-0,黑色
    - 壳体材料:钢,镍电镀
    - 接触电阻:最大25 mΩ
    - 绝缘电阻:最小5000 MΩ
    - 耐电压:1000 V AC rms
    - 电流容量:每个接触点最大3 A
    - 工作温度范围:-55°C 至 85°C

    产品特点和优势


    该D-SUB连接器具备如下优势:
    1. 高可靠性:采用高质量的材料和工艺,确保长期稳定运行。
    2. 广泛的适用性:适用于多种工业及商用设备,尤其是计算机和通信设备。
    3. 优异的电气性能:具备出色的接触稳定性和低接触电阻。
    4. 环境保护:阻燃等级UL94V-0,符合欧盟RoHS标准,确保环保安全。

    应用案例和使用建议


    该连接器广泛应用于工业控制、数据采集系统、医疗设备等领域。例如,在自动化生产线中,它用于连接传感器和控制器以实现实时数据交换。使用时应注意以下几点:
    - 在极端环境下使用时,注意检查其工作温度范围是否合适。
    - 安装过程中,确保接触件与线路板上的焊盘正确对齐,以保证良好的接触。
    - 使用过程中定期进行清洁和维护,避免灰尘和污染物对性能的影响。

    兼容性和支持


    该D-SUB连接器具有良好的兼容性,可与多种标准尺寸的D-SUB接口设备配合使用。厂商提供全面的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:连接器无法正确插入。
    - 解决方案:检查接触件是否有异物堵塞,或尝试重新调整角度后再插入。

    2. 问题:设备通信异常。
    - 解决方案:确认连接器与设备的接线是否正确,检查接触电阻是否超出正常范围。

    总结和推荐


    综上所述,这款D-SUB连接器凭借其高可靠性和优异的电气性能,在众多应用场合中表现出色。建议在需要稳定、高效信号传输的应用中优先考虑使用该产品。

661-009-264-033参数

参数
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 9pin,9pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 3A
排数 2,2
长*宽*高 30.84mm(长度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

661-009-264-033厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

661-009-264-033数据手册

厂牌 PDF简要描述 下载
EDAC D-Sub 连接器 EDAC 661-009-264-033 661-009-264-033数据手册

661-009-264-033封装设计

查看详情并下载
Symbol
Footprint
3D Model
