306-014-500-104

厂牌: EDAC
产品描述: 306 / 316 / 356 Card Edge Connector
供应商型号: 3807120
供应商: 海外现货
标准整包数: 1

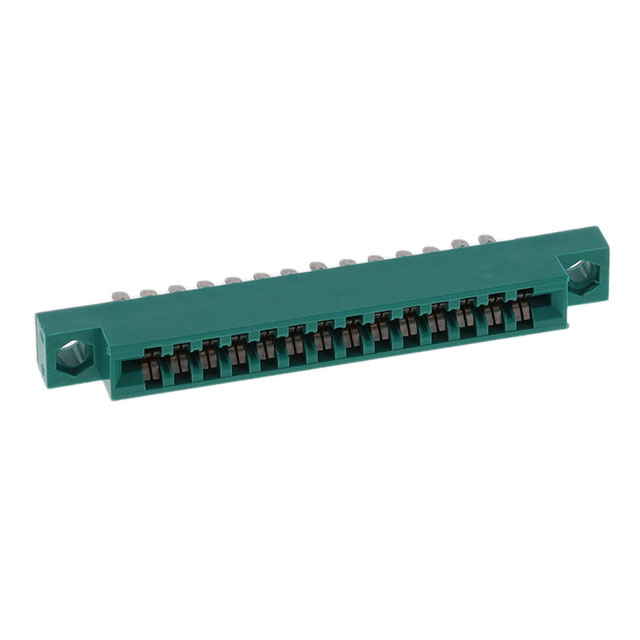

EDAC 卡边缘连接器 - 边缘板连接器 306-014-500-104

306-014-500-104概述


    产品简介


    产品类型: Card Edge Connector
    主要功能: Card Edge Connector(插卡连接器)是一种用于印刷电路板(PCB)边缘的连接器,常用于计算机、服务器、网络设备和其他电子系统中。这种连接器通过将卡插入并锁紧来实现电气连接。
    应用领域: 主要应用于计算机、服务器、路由器、交换机等设备中,为设备内部组件提供高效的电气连接和信号传输。

    技术参数


    - 接触间距: 0.156英寸 (3.96毫米)
    - 绝缘颜色: 绿色 (系列306, 316),黑色 (系列356)
    - 安装孔直径:
    - Ø.128英寸 (Ø3.25毫米)
    - Ø.116英寸 (Ø2.95毫米)
    - Ø.156英寸 (Ø3.96毫米)
    - 尾部尺寸:
    - 0.087 x 0.015英寸 (2.21 x 0.38毫米), 长度0.282英寸 (7.16毫米)
    - 0.046 x 0.015英寸 (1.17 x 0.38毫米), 长度0.213英寸 (5.41毫米)
    - 0.037 x 0.015英寸 (0.94 x 0.38毫米), 长度0.125英寸 (3.18毫米)
    - 电流容量: 最大5安培
    - 接触电阻: 最大10毫欧姆
    - 耐压: 交流1800伏特,海平面
    - 绝缘电阻: 最小5000兆欧姆
    - 操作温度: -40°C 至 +105°C
    - 插入力: 每对接触点最大16盎司 (4.45牛顿)
    - 拔出力: 每对接触点最小1盎司 (0.28牛顿)

    产品特点和优势


    1. 广泛适用性: 支持多种不同厚度的PCB,适用于各种尺寸和配置的设备。
    2. 可靠性高: 金镀层确保了良好的电气连接,而锡镀层和镍底镀层提高了长期可靠性。
    3. 多样化安装选项: 提供多种安装孔径和类型(如无孔、浮型眼孔、通孔和螺纹孔),以适应不同的安装需求。
    4. 低接触电阻: 接触电阻小于10毫欧姆,保证了高精度的信号传输。
    5. 符合环保标准: RoHS合规和UL认证,确保产品安全环保。

    应用案例和使用建议


    应用案例
    这款连接器被广泛应用于服务器、路由器和交换机等设备中。例如,在服务器主板上,Card Edge Connector用于连接存储设备和网络模块,以确保高速数据传输和稳定通信。
    使用建议
    1. 选择合适的安装孔径: 根据具体设备的设计要求,选择适合的安装孔径和安装方式,以确保稳固可靠。
    2. 注意环境温度: 虽然连接器的工作温度范围宽广,但在极端环境下应进行适当的散热处理。
    3. 定期检查: 定期检查连接器的状态,确保没有损坏或松动,以维持最佳性能。

    兼容性和支持


    兼容性: 本产品可与市面上常见的PCB板和电气设备兼容。不同系列和型号的连接器可适应不同的安装需求,包括无孔、通孔、浮型眼孔和螺纹孔。
    支持: 制造商提供详细的安装指南和技术支持服务,帮助客户解决安装和使用过程中的问题。此外,还可根据客户需求提供定制化解决方案。

    常见问题与解决方案


    1. 问题: 插入时遇到阻力过大。
    解决方案: 检查接触点是否有污垢或损坏,如有必要,清洁或更换相关部件。
    2. 问题: 电气连接不稳定。
    解决方案: 确认安装孔位准确无误,确保连接器与PCB板完全贴合,避免接触不良。
    3. 问题: 连接器在高温下性能下降。
    解决方案: 在设计时考虑适当的散热措施,确保连接器在额定温度范围内工作。

    总结和推荐


    总结: EDAC公司的Card Edge Connector凭借其卓越的电气性能、多样化的安装选项和可靠的机械结构,成为服务器、路由器和交换机等高端电子设备的理想选择。该产品通过RoHS认证,确保了环保合规性和长期使用的稳定性。
    推荐: 强烈推荐此款连接器给需要高性能、高可靠性的电子系统开发人员。无论是在数据中心、企业网络还是工业自动化领域,都能满足用户的严格要求。

306-014-500-104参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

306-014-500-104厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-014-500-104数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-014-500-104 306-014-500-104数据手册

306-014-500-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 70.1723
10+ ¥ 65.4942
25+ ¥ 64.3246
50+ ¥ 64.3246
100+ ¥ 63.1551
250+ ¥ 63.1551
500+ ¥ 63.1551
1000+ ¥ 63.1551
库存: 91
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 70.17
