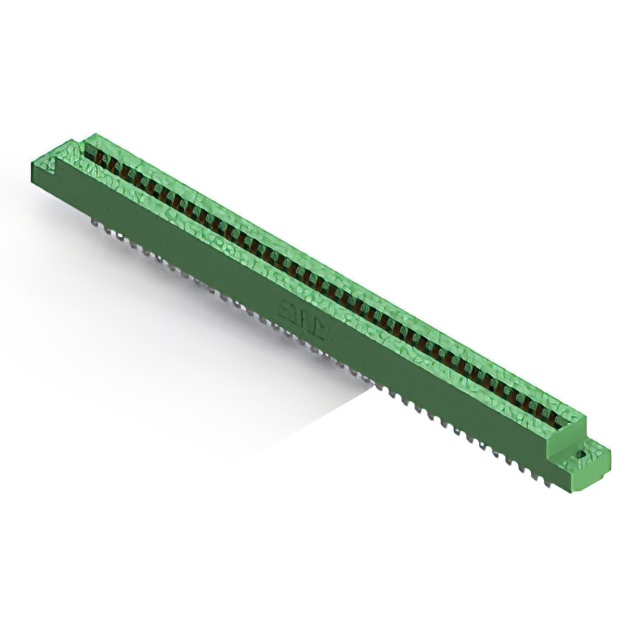

306-036-500-102

厂牌: EDAC
产品描述: Conn Card Edge SKT 36 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: Q-306-036-500-102
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 306-036-500-102

306-036-500-102概述

    卡边缘连接器(0.156英寸/3.96毫米间距)技术手册

    1. 产品简介


    卡边缘连接器(Card Edge Connector)是一种用于电路板间电气连接的电子元器件。它通过将插件插入主板上的特定插槽实现电气连接,常用于计算机、服务器、通信设备等领域。本产品以0.156英寸(3.96毫米)的接触间距为核心特色,提供多种接触配置选项,适用于不同厚度的印刷电路板(PCB),具有广泛的兼容性和高度可靠性。

    2. 技术参数


    - 接触间距:0.156英寸(3.96毫米)
    - 绝缘材料:UL 94V-0级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:与接触区域匹配的金镀层和尾部的锡镀层,镍底层
    - 电流额定值:5安培
    - 接触电阻:最大10毫欧姆
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对接触器最大4.45牛顿(16盎司)
    - 拔出力:每对接触器最小0.28牛顿(1盎司)

    3. 产品特点和优势


    - 高可靠性:采用金镀层接触区域和镍底层,确保长期稳定的电气连接。
    - 多样化配置:提供多种接触器配置,满足不同应用场景需求。
    - 低轮廓设计:绝缘体高度仅为0.460英寸(11.68毫米),占用空间小。
    - 多种安装方式:包含无固位钉安装孔、浮动眼盖、金属丝安装孔等多种安装选项。
    - 环保认证:RoHS合规且UL认证。

    4. 应用案例和使用建议


    - 应用案例:这款连接器广泛应用于计算机主板、服务器背板、网络交换机、工业控制系统等领域。例如,在服务器系统中,这类连接器常用于将多个扩展卡插入主板。
    - 使用建议:建议根据具体应用选择合适的安装方式,例如对于需要固定的应用场合可选用安装孔安装,对于要求灵活度较高的场合则选择浮动眼盖安装。另外,针对不同应用要求选择合适的接触器配置,以满足最佳的电气性能。

    5. 兼容性和支持


    - 兼容性:该连接器可以兼容厚度为0.054英寸(1.37毫米)到0.070英寸(1.78毫米)的PCB板。此外,提供了不同直径的安装孔和螺纹孔,方便与各种基板安装。
    - 支持服务:制造商提供详细的技术文档和支持服务,帮助客户解决安装和调试过程中可能遇到的问题。如有疑问,可以通过官方邮箱customerservice@edac.net进行咨询。

    6. 常见问题与解决方案


    - Q1: 安装时如何确保接触良好?
    - A1: 确保安装过程平稳且无冲击,避免接触器损坏;检查接触器的安装孔是否对齐并正确插入;如有必要,使用辅助工具如定位器来保证精确对准。

    - Q2: 使用过程中出现接触不良怎么办?
    - A2: 首先检查是否有物理损伤或污染物,如灰尘和湿气。可以使用干净的压缩空气清洁接触器表面。如果仍然存在问题,检查接触器的镀层是否完好无损,必要时更换新的连接器。

    7. 总结和推荐


    综合考虑,这款0.156英寸(3.96毫米)间距的卡边缘连接器在可靠性、灵活性和环保性方面表现出色。其多样化的配置选项和广泛的兼容性使其在多种应用场景中展现出色的适应性。无论是对于计算机主板还是工业控制系统的开发人员来说,这款连接器都是一个理想的选择。强烈推荐使用,尤其是对系统可靠性和紧凑设计有严格要求的应用场合。

306-036-500-102参数

参数
长*宽*高 165.66mm(长度)*18.84mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

306-036-500-102厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。
