306-030-520-102

厂牌: EDAC
产品描述: Conn Card Edge SKT 30 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-306-030-520-102
供应商: 期货订购
标准整包数: 25

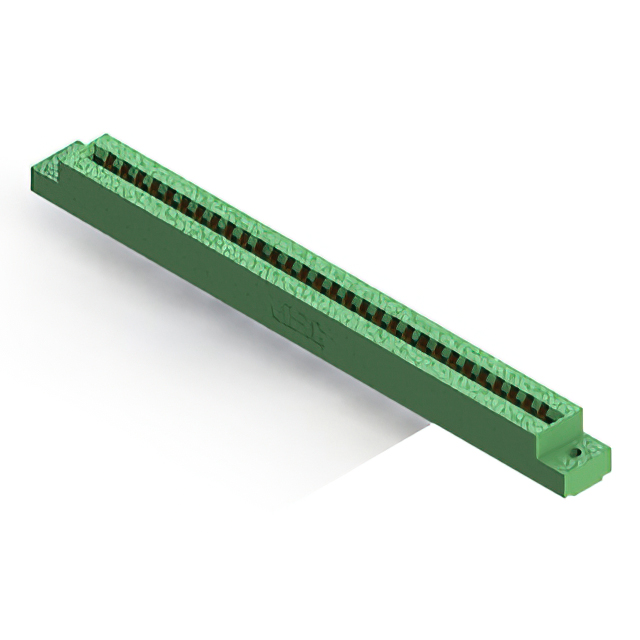

EDAC 卡边缘连接器 - 边缘板连接器 306-030-520-102

306-030-520-102概述


    产品简介


    卡边缘连接器(0.156”(3.96mm)间距)
    本产品为一款卡边缘连接器,采用0.156英寸(3.96毫米)的接触间距。主要应用于电路板之间或者电路板与模块之间的电连接。其设计符合MIL-C-21097标准,适用于多种工业和商业电子产品中。本产品不仅适用于传统的PCB(印刷电路板)应用,还具有广泛的定制选项以满足不同客户的特定需求。

    技术参数


    | 参数 | 规格 |

    | 接触间距 | 0.156” (3.96mm) |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 镀金(配合区域),镀锡(尾部),镍底镀层(全表面) |
    | 额定电流 | 5安培 |
    | 接触电阻 | 最大10毫欧 |
    | 绝缘电阻 | 最小5000兆欧 |
    | 工作电压 | 交流1800V,峰-峰值 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 插入力 | 每对接触器最大16盎司(4.45牛顿) |
    | 拔出力 | 每对接触器最小1盎司(0.28牛顿) |

    产品特点和优势


    特点:
    - 接触稳定性:该连接器采用了高品质的铜合金材料和镀金及镀锡工艺,确保长期稳定可靠的电气连接。
    - 广泛应用:适用于各类电子设备中的板到板连接,支持多种PCB厚度。
    - 安装灵活:提供多种安装选项,如侧装孔、螺纹嵌件等,便于不同的安装需求。
    - 低插入力:插拔轻松,便于维护。
    优势:
    - 兼容性强:与现有的多种PCB规格相兼容,易于集成。
    - RoHS认证:环保无铅,满足现代电子产品标准要求。
    - 高效散热:低接触电阻和高电流承载能力,确保良好的散热性能。
    - 可靠性高:严格的生产测试保证每个连接器的质量和可靠性。

    应用案例和使用建议


    该卡边缘连接器广泛应用于计算机主板、服务器、路由器、交换机和其他通讯设备中。例如,在数据中心中,连接器需要处理大量的数据传输,这要求连接器具备高强度和可靠性。因此,建议使用时:
    - 环境适应性:选择合适的安装方式和绝缘材料以应对极端环境。
    - 定期检查:定期清洁和检查连接器状态,确保最佳性能。
    - 匹配度:根据具体应用需求选择适当的接触密度和厚度。

    兼容性和支持


    该连接器支持各种类型的PCB板,包括但不限于0.062英寸(1.57毫米)厚的PCB。制造商提供了丰富的安装选项,如螺纹嵌件、侧面安装孔等,使得安装更加灵活便捷。此外,产品还符合RoHS标准,且通过UL认证。厂商提供了详细的技术支持和服务,确保客户在使用过程中获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保正确使用符合规范的工具,并按照说明进行操作。 |
    | 接触电阻过高 | 检查接触面是否干净,必要时更换接触部件。 |
    | 连接不稳固 | 检查安装位置是否准确,确认所有紧固件已正确安装。|

    总结和推荐


    该卡边缘连接器在电气性能、机械强度、适用范围和灵活性方面表现优秀,适合于需要高可靠性和高数据传输速率的应用场合。无论是用于高性能计算平台还是普通消费电子设备,都是一个值得信赖的选择。推荐在对连接器要求较高的应用场景中使用。

306-030-520-102参数

参数
长*宽*高 141.88mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

306-030-520-102厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-030-520-102数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-030-520-102 306-030-520-102数据手册

306-030-520-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
