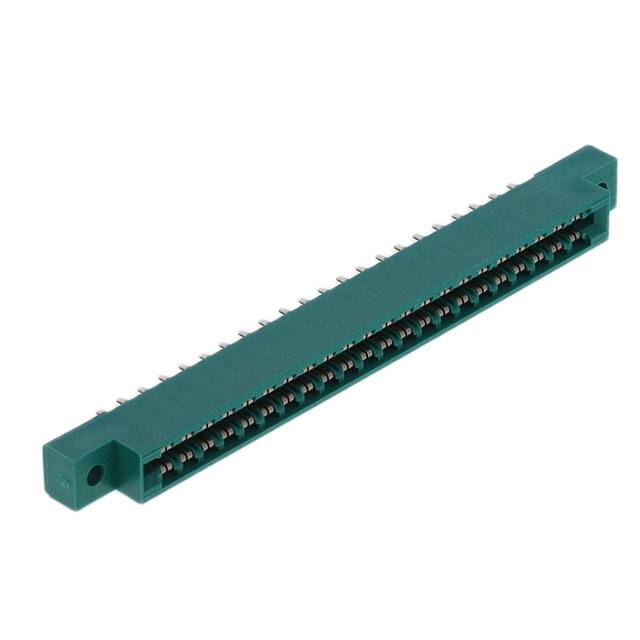

305-044-521-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 44 POS 3.96mm Solder ST Thru-Hole
供应商型号: 3806903
供应商: 海外现货
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 305-044-521-202

305-044-521-202概述


    产品简介


    305/315/355系列卡边缘连接器是一种专门设计用于高性能应用的电子元件,主要功能是为印刷电路板(PCB)提供可靠的电气连接。这些连接器广泛应用于计算机、服务器、网络设备和工业控制系统等领域,确保了高效的数据传输和电源管理。它们的特点在于紧凑的设计和强大的电气性能,使其成为现代电子设备的理想选择。

    技术参数


    | 参数名称 | 规格 |

    | 绝缘材料 | UL 94V-0 热塑性聚酯 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 接合面金镀层,尾部锡镀层,镍底镀层 |
    | 电流承载能力 | 5安培 |
    | 接触电阻 | 最大10毫欧 |
    | 绝缘耐压 | 海平面条件下1800 VAC RMS |
    | 拔出力 | 每对接触至少1盎司(0.28牛顿) |
    | 绝缘电阻 | 最小5000兆欧 |
    | 工作温度 | -40°C到+105°C |
    | 插入力 | 每对接触最大16盎司(4.45牛顿) |

    产品特点和优势


    305/315/355系列卡边缘连接器具有以下显著特点和优势:
    - 紧凑设计:间距0.156英寸(3.96毫米),排间距0.140英寸(3.56毫米)
    - 兼容性强:可接受0.062英寸(1.57毫米)厚的PCB
    - 低轮廓绝缘体:高度仅0.470英寸(11.94毫米)
    - 多种安装选项:提供通过孔、浮眼等安装方式
    - 环境友好:符合RoHS标准,UL认证
    - 极高的可靠性:出色的电气性能和耐久性,适用于严苛的应用环境

    应用案例和使用建议


    该连接器因其高可靠性而被广泛应用于高性能计算、数据中心、电信设备及工业自动化系统中。例如,在数据中心的高速服务器中,这种连接器能够确保稳定的电力供应和快速的数据传输,同时保持系统的稳定运行。
    对于设计工程师来说,选择合适的型号时需要注意以下几点:
    - 考虑接触密度:根据需要的接触点数量选择合适的系列型号。
    - 确保电气兼容性:确保与现有系统的电气特性相匹配。
    - 合理布局:考虑到空间限制和热管理需求,进行合理的布线设计。

    兼容性和支持


    这些连接器不仅符合行业标准,还提供了广泛的安装选项,使得其与不同的PCB和其他硬件组件高度兼容。厂商EDAC Inc. 提供全面的技术支持,包括详细的安装指南和售后维护服务,以确保用户能够顺利部署和维护设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查插针和插座是否清洁,重新插入。 |
    | 接触不良 | 确保接触面积充分,检查是否存在变形或损坏。 |
    | 无法安装 | 检查安装选项是否正确,参考安装指南进行调整。 |
    | 温度过高 | 确保周围环境通风良好,避免过载使用。 |

    总结和推荐


    总体来看,305/315/355系列卡边缘连接器凭借其出色的设计和卓越的性能,在各类应用环境中表现出色。其紧凑的尺寸、高可靠性和多样化的安装选项,使其成为设计高性能电子设备的理想选择。因此,强烈推荐该产品用于需要高度可靠和高效电气连接的应用场景。
    如需进一步了解产品详细信息或订购,请访问EDAC官方网站或联系授权分销商。

305-044-521-202参数

参数
长*宽*高 110.19mm(长度)*8.71mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

305-044-521-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-044-521-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-044-521-202 305-044-521-202数据手册

305-044-521-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 64.6699
10+ ¥ 57.9442
25+ ¥ 56.9095
50+ ¥ 56.9095
100+ ¥ 55.8748
250+ ¥ 55.8748
库存: 39
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 64.66
直接购买
加入购物车
