ECS-320-8-37B-CKY-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±10ppm ±10ppm 32MHz 50Ω 贴片安装 2mm*1.6mm*500μm
供应商型号: UA-ECS-320-8-37B-CKY-TR
供应商: 海外现货
标准整包数: 1000

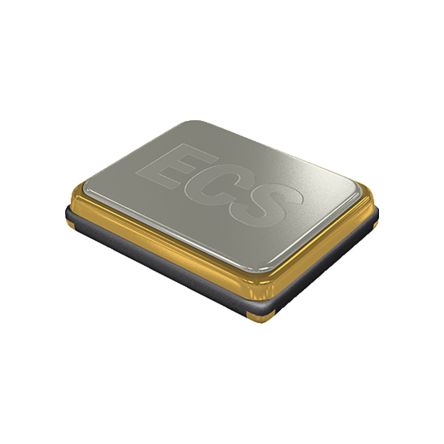

ECS 无源晶振 ECS-320-8-37B-CKY-TR

ECS-320-8-37B-CKY-TR概述

    # ECS ECX-1637B SMD Crystal 技术手册解析

    产品简介


    ECS ECX-1637B 是一款超小型表面贴装晶振(SMD Crystal),专为无线通信和便携式电子产品设计。该产品具有非常紧凑的陶瓷封装,尺寸仅为 2.0 x 1.6 x 0.45 mm,适合高密度电路板布局。ECX-1637B 提供从 16 MHz 到 96 MHz 的多种频率选择,广泛应用于无线模块、物联网设备、GPS 模块等领域。
    主要功能:
    - 高精度频率输出,频率稳定性可达 ±10 ppm(在指定温度范围内)。
    - 支持扩展温度范围选项,满足工业级和车载级应用需求。
    - 符合 RoHS 标准,环保且可靠。
    应用领域:
    - 无线通信模块
    - 物联网设备
    - GPS 导航系统
    - 医疗电子设备
    - 车载娱乐与导航系统

    技术参数


    以下是 ECS ECX-1637B 的关键技术规格:
    | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 16.000 | 96.000 MHz |
    | 振荡模式 基波 |
    | 频率容差(@ +25°C) | C 选项 ±10 ppm |
    | 频率稳定性(-30~+85°C) | KY 选项 ±10 ppm |
    | 并联电容 3 pF |
    | 负载电容 | 客户指定于型号代码中 | 8 pF |
    | 驱动功率 100 μW |
    | 工作温度范围(Y 选项) -30 +85 | °C |
    | 存储温度范围 -55 +125 | °C |
    | 第一年老化率(@ +25°C) ±1 ppm |
    尺寸与包装
    - 封装尺寸:2.0 x 1.6 x 0.45 mm
    - 脚连接方式:Pad 1 和 Pad 3 可互换
    - 表面贴装工艺兼容
    - MSL 等级 1,铅自由金涂层

    产品特点和优势


    ECS ECX-1637B 在同类产品中具备以下显著优势:
    1. 高频率稳定性:频率稳定性达到 ±10 ppm,在宽温范围内表现优异。
    2. 低功耗设计:典型驱动功率仅为 100 μW,适合电池供电设备。
    3. 超小型封装:2.0 x 1.6 mm 封装使产品非常适合空间受限的应用场景。
    4. 扩展温度支持:可选的 Y 选项支持 -30 至 +85°C 温度范围,适用于恶劣环境。
    5. RoHS 合规:符合环保要求,满足现代电子产品的需求。
    6. 超低老化率:第一年最大老化率为 ±1 ppm,保证长期使用的可靠性。
    这些特点使其成为无线通信和消费电子领域的理想选择,尤其在对尺寸和精度要求较高的应用中脱颖而出。

    应用案例和使用建议


    应用案例
    - 无线模块:作为频率参考源用于 GSM/CDMA/WiFi 模块。
    - GPS 设备:提供精准时钟信号以确保定位准确性。
    - 医疗设备:如血糖仪、心率监测仪等便携式设备中。
    使用建议
    1. 确保焊接温度不超过 260°C,时间控制在 10 秒以内,避免热损伤。
    2. 使用时注意负载电容的选择,根据具体设计调整至最佳值(推荐 8 pF)。
    3. 若需要更高温度稳定性,建议选用 KY 或 Y 选项版本。
    4. 建议使用建议图中的焊盘图案以获得最佳电气性能。

    兼容性和支持


    ECS ECX-1637B 与其他主流 SMD 晶振产品兼容良好,可通过更换现有产品提升性能或降低成本。此外,ECS 提供全面的技术支持和售后保障,包括样品申请、技术支持热线以及延长温度范围的定制服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到标称频率 | 检查负载电容是否正确设置 |
    | 输出信号强度不足 | 调整驱动功率至推荐值 |
    | 高温下频率漂移严重 | 使用 KY 或 Y 选项版本以提高稳定性 |
    | 焊接后产品失效 | 确认焊接参数符合推荐规范 |

    总结和推荐


    ECS ECX-1637B SMD Crystal 是一款兼具高性能和高可靠性的产品,特别适合对空间、功耗和精度要求严格的现代电子设备。其紧凑的设计、宽温范围的支持以及低老化率的特点使其在市场上具有很强的竞争优势。
    推荐指数:★★★★★
    我们强烈推荐 ECS ECX-1637B 作为无线通信、物联网和医疗电子设备的理想频率控制组件。

ECS-320-8-37B-CKY-TR参数

参数
频率 32MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 50Ω
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-320-8-37B-CKY-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-320-8-37B-CKY-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-320-8-37B-CKY-TR ECS-320-8-37B-CKY-TR数据手册

ECS-320-8-37B-CKY-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3263 ¥ 2.734
2000+ $ 0.2988 ¥ 2.5035
5000+ $ 0.25 ¥ 2.095
10000+ $ 0.22 ¥ 1.8436
25000+ $ 0.21 ¥ 1.7598
100000+ $ 0.205 ¥ 1.7179
库存: 24000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2734
