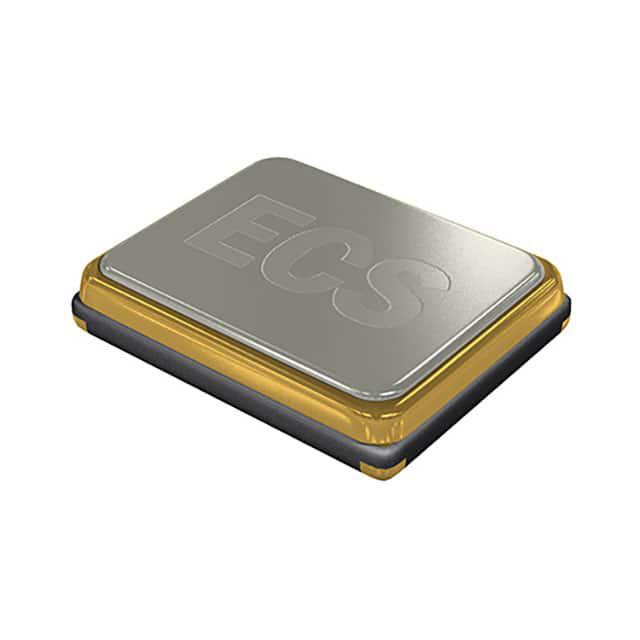

ECS-320-8-47B-CKY-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±10ppm ±10ppm 32MHz 80Ω SMD-4P 贴片安装 1.6mm*1.2mm*350μm
供应商型号: 520-ECS320847BCKYTR
供应商: Mouser
标准整包数: 1
ECS 无源晶振 ECS-320-8-47B-CKY-TR

ECS-320-8-47B-CKY-TR概述

    ECS-1247B SMD Crystal 技术手册解析

    产品简介


    ECS-1247B是一款小型表面贴装晶体(SMD Crystal),由ECS公司生产。这款晶体具有低老化率,体积小巧且适合宽温范围操作,特别适用于RFID、NFC、WiFi、射频、视频和音频等应用领域。它采用紧凑的1.6 x 1.2 x 0.3毫米陶瓷封装,是目前市场上同类产品中的佼佼者。

    技术参数


    - 频率范围: 24.000 ~ 80.000 MHz
    - 模式: 基本频率
    - 频率容差 (@ +25°C): ±7 ppm
    - 频率稳定性 (-20 ~ +70°C): ±10 ppm
    - 并联电容 (Co): 5 pF
    - 负载电容: 8 pF(可指定)
    - 驱动水平 (DL): 100 μW
    - 工作温度范围: -40 ~ +85 °C
    - 存储温度范围: -40 ~ +125 °C
    - 一年老化率 (@ +25°C): ±1 ppm

    产品特点和优势


    1. 低老化率: 在第一年内,老化率仅为±3°C。
    2. 小尺寸: 1.6 x 1.2 mm的小型封装,非常适合空间受限的应用。
    3. 宽温范围: 支持从-40°C到+85°C的工作温度范围,适合各种恶劣环境。
    4. RoHS合规: 符合RoHS标准,确保环保。
    5. 可扩展温度选项: 可根据需求选择不同的温度范围。

    应用案例和使用建议


    - 应用案例: ECS-1247B广泛应用于RFID、NFC、WiFi等无线通信设备中。例如,在路由器或无线接入点中,可以作为信号稳定的核心组件。
    - 使用建议: 在焊接时,应严格按照推荐的回流焊温度曲线进行。峰值焊接温度不应超过+260°C,并且焊接周期不超过两次。在安装过程中,确保焊接工艺符合标准,避免因焊接不当导致的性能下降。

    兼容性和支持


    - 兼容性: ECS-1247B与多种电子设备兼容,特别是在需要高频率稳定性和平稳运行的场合。
    - 支持和维护: ECS公司提供详尽的技术支持,包括样品请求、详细文档和问题解答服务。如有特殊需求或疑问,可联系ECS技术支持团队。

    常见问题与解决方案


    1. 问题: 频率不稳定。
    - 解决方案: 检查焊接质量和安装环境,确保符合温度和湿度要求。
    2. 问题: 老化率高。
    - 解决方案: 确保正确处理和存放,避免在极端条件下使用。
    3. 问题: 频率偏离预期。
    - 解决方案: 检查频率容差范围,确保与设计参数一致。

    总结和推荐


    总体而言,ECS-1247B是一款性能优异的SMD晶体,适用于各种严苛环境下的应用。其独特的低老化率、紧凑的设计和宽泛的工作温度范围使其在市场上具备强大的竞争力。强烈推荐在RFID、NFC和无线通信设备中使用此款晶体,以获得最佳性能和可靠性。

ECS-320-8-47B-CKY-TR参数

参数
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 80Ω
频率 32MHz
驱动电平 -
负载电容 8pF
长*宽*高 1.6mm*1.2mm*350μm
通用封装 SMD-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
