首页  >  产品百科  >  ECS-3963-250-BN-TR

ECS-3963-250-BN-TR

产品分类: 有源晶振
厂牌: ECS
产品描述: ±50ppm 25MHz ±0.005% 贴片安装 5mm*3.2mm*1.3mm
供应商型号: UA-ECS-3963-250-BN-TR
供应商: 海外现货
标准整包数: 1000

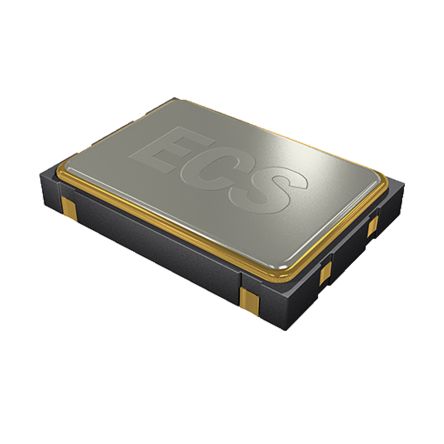

ECS 有源晶振 ECS-3963-250-BN-TR

ECS-3963-250-BN-TR概述


    产品简介


    ECS-3961 和 ECS-3963 是两款微型表面贴装晶体控制振荡器,适用于多种应用领域。这两款振荡器分别提供+5V 和+3.3V 的版本,体积小巧(3.2 x 5 mm 封装),具有低功耗特性。它们符合RoHS标准,并采用金属盖焊封,能够有效提高可靠性。这些振荡器广泛应用于通信设备、计算机主板、网络接口等领域。

    技术参数


    以下是ECS-3961和ECS-3963的主要技术规格:
    | 参数 | ECS-3961 (+5V) | ECS-3963 (+3.3V) |
    |
    | 频率范围 | 1.544 ~ 125 MHz | 1.000 ~ 125 MHz |
    | 工作温度(标准) | -10°C ~ +70°C | -10°C ~ +70°C |
    | 工作温度(扩展,N选项)| -40°C ~ +85°C | -40°C ~ +85°C |
    | 存储温度 | -55°C ~ +125°C | -55°C ~ +125°C |
    | 供电电压 | +4.5 ~ +5.5 VDC | +2.7 ~ +3.6 VDC |
    | 频率稳定性 | ±100 ppm (A), ±50 ppm (B), ±25 ppm (C) | ±100 ppm (A), ±50 ppm (B), ±25 ppm (C) |
    | 输入电流(@1.544 ~ 9.999 MHz) | 15 mA | 8 mA |
    | 输入电流(@10.0 ~ 34.999 MHz) | 20 mA | 10 mA |
    | 输入电流(@35.0 ~ 49.999 MHz) | 35 mA | 25 mA |
    | 输入电流(@50.0 ~ 125 MHz) | 40 mA | 35 mA |
    | 输出对称性 | @50% VCC水平:40/60% | @50% VCC水平:40/60% |
    | 上升/下降时间 | 5 ns | 5 ns |
    | 输出负载 | HCMOS:30 pF | HCMOS:15 pF |
    | 启动时间 | 10 ms | 10 ms |

    产品特点和优势


    ECS-3961和ECS-3963具备多个独特的优势,使其在市场上脱颖而出:
    - 高频率范围:两款产品均能覆盖广泛的频率范围(1.544 MHz 到 125 MHz),满足不同应用需求。
    - 低功耗设计:ECS-3961和ECS-3963的低电流消耗使得它们非常适合于电池供电的设备。
    - 可靠性强:金属盖焊封的封装方式确保了产品的稳定性和长期可靠性。
    - 符合RoHS标准:ECS-3961和ECS-3963采用无铅材料制造,符合环保要求。

    应用案例和使用建议


    应用案例
    - 通信设备:ECS-3961 和 ECS-3963 可以用于手机、路由器等通信设备,为设备提供稳定的时钟信号。
    - 计算机主板:这些振荡器可以作为主板上的时钟源,确保系统正常运行。
    - 网络接口:在网络设备中,它们能提供精确的时序控制,保证数据传输的准确性。
    使用建议
    - 优化电路布局:在设计电路板时,尽量减小PCB走线长度,避免高频信号干扰。
    - 注意电源管理:确保供电电压稳定,以减少电流波动对输出的影响。
    - 适当冷却措施:在高温环境下使用时,采取适当的散热措施,防止因过热导致性能下降。

    兼容性和支持


    ECS-3961 和 ECS-3963 可与其他常见的电子元件和设备兼容。例如,在大多数现代电子系统中,ECS-3961 和 ECS-3963 都可以无缝集成。厂商提供了详尽的技术文档和支持服务,包括快速响应的技术支持团队和完善的售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器无法启动 | 检查供电电压是否正确,确认电源线路没有断开。 |
    | 输出信号不稳定 | 检查电路板设计是否合理,减小走线长度。 |
    | 稳定性不足 | 确认选用的频率稳定性选项(A、B或C)是否符合需求。 |

    总结和推荐


    ECS-3961 和 ECS-3963 是非常出色的表面贴装晶体控制振荡器,适用于多种应用场合。它们凭借广泛的频率范围、低功耗特性以及高可靠性,成为市场上值得信赖的产品。对于需要精确时钟信号的应用场景,强烈推荐使用 ECS-3961 和 ECS-3963。

ECS-3963-250-BN-TR参数

参数
频率 25MHz
频率稳定性 ±50ppm
频率容差 ±0.005%
长*宽*高 5mm*3.2mm*1.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-3963-250-BN-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-3963-250-BN-TR数据手册

厂牌 PDF简要描述 下载
ECS 有源晶振 ECS ECS-3963-250-BN-TR ECS-3963-250-BN-TR数据手册

ECS-3963-250-BN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.55 ¥ 12.989
2000+ $ 1.1113 ¥ 9.3123
5000+ $ 0.9125 ¥ 7.6468
10000+ $ 0.8975 ¥ 7.5211
25000+ $ 0.8363 ¥ 7.0078
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 12989
