ECS-320-8-33-RWY-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±15ppm ±15ppm 32MHz 40Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4059178
供应商: 海外现货
标准整包数: 1

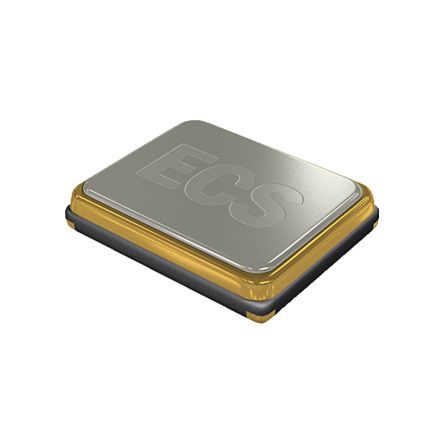

ECS 无源晶振 ECS-320-8-33-RWY-TR

ECS-320-8-33-RWY-TR概述

    ECS ECX-32 SMD Crystal 技术手册

    1. 产品简介


    ECS ECX-32是一款表面贴装晶体,适用于LoRa WAN、无线及高密度应用。它具有紧凑的设计,尺寸仅为3.2 x 2.5 x 0.8毫米(长x宽x高),符合RoHS标准。这款晶体主要用于提供稳定可靠的时钟信号源,广泛应用于通信设备、物联网(IoT)设备和其他需要高精度频率控制的电子产品中。

    2. 技术参数


    - 频率范围: 8.000到54.000 MHz
    - 振荡模式: 基本振荡
    - 频率容差 (@+25°C): ±50 ppm
    - 频率稳定性 (-20°C to +70°C): ±50 ppm
    - 并联电容: 5 pF
    - 负载电容: 4到20 pF
    - 驱动功率: 100 μW
    - 工作温度范围: -20°C 到 +70°C
    - 存储温度范围: -55°C 到 +125°C
    - 第一年老化率 (@+25°C): ±3°C, ±5 ppm

    3. 产品特点和优势


    - 低轮廓设计: 尺寸仅为3.2 x 2.5毫米,适合空间受限的应用。
    - 扩展温度范围选项: 提供广泛的温度范围选项,适用于极端环境。
    - RoHS合规: 符合环保要求,适用于绿色制造。
    - 等效串联电阻: 最大值为400Ω(视频率而定),保证高稳定性。

    4. 应用案例和使用建议


    - 应用案例: 适用于LoRa WAN设备、无线路由器、物联网模块等。其高精度和稳定性使得它在这些应用中表现出色。
    - 使用建议: 确保安装时的焊点质量和位置正确,以避免信号干扰和不稳定。如果需要更高的温度稳定性,可以选择特定型号的ECX-32。

    5. 兼容性和支持


    - 兼容性: 与常见的PCB设计标准兼容,支持多种封装形式。具体封装可参考制造商的产品编号指南。
    - 支持: ECS公司提供详尽的技术支持和售后服务,确保客户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何确定所需的负载电容?
    - A: 选择与实际电路匹配的负载电容,通常在4到20 pF之间。

    - Q: 在高湿度环境下使用是否可靠?
    - A: 通过选择合适的型号,确保其在规定的存储温度范围内可靠运行。

    7. 总结和推荐


    ECS ECX-32凭借其紧凑的设计、高精度和稳定性,在各种应用中表现出色。特别是在对体积和可靠性有严格要求的应用中,如LoRa WAN和无线设备中。我们强烈推荐在您的项目中使用这款晶体。

ECS-320-8-33-RWY-TR参数

参数
频率稳定性 ±15ppm
频率容差 ±15ppm
等效串联电阻 40Ω
频率 32MHz
驱动电平 -
负载电容 8pF
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-320-8-33-RWY-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-320-8-33-RWY-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-320-8-33-RWY-TR ECS-320-8-33-RWY-TR数据手册

ECS-320-8-33-RWY-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
