ECS-160-8-33Q-RES-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 8pF ±15ppm ±50ppm 16MHz 80Ω SMD-3225-4P 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4072536
供应商: 海外现货
标准整包数: 1

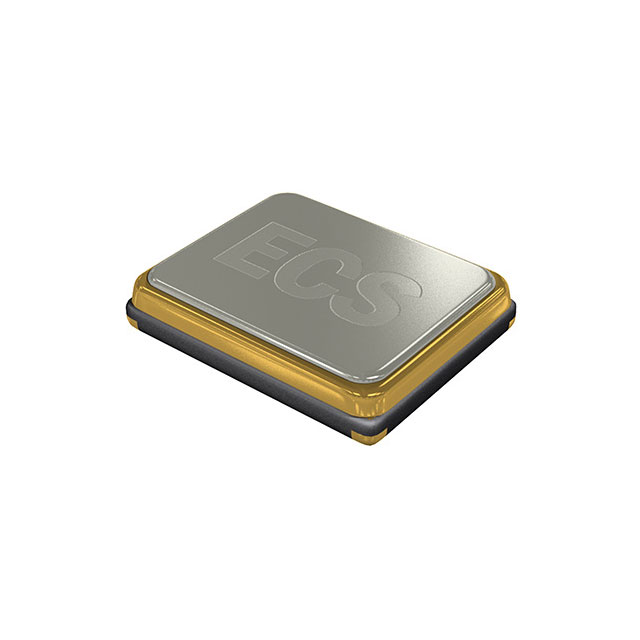

ECS 无源晶振 ECS-160-8-33Q-RES-TR

ECS-160-8-33Q-RES-TR概述

    # ECS ECX-33Q 矿石振荡器技术手册

    1. 产品简介


    基本介绍
    ECS ECX-33Q 是一款微型表面贴装矿石振荡器(SMD Crystal),采用3.2x2.5mm的小型封装。它符合RoHS标准,并通过了AEC-Q200认证,适用于各种高可靠性电子设备。
    主要功能
    - 频率范围:8.000至54.000 MHz
    - 工作模式:基频
    - 负载电容:可调(6至20 pF)
    - 驱动级别:100 μW
    - 温度范围:-55至+125°C
    应用领域
    ECX-33Q 广泛应用于通讯设备、网络设备、汽车电子、工业控制等领域,是高精度频率控制的理想选择。

    2. 技术参数


    主要参数
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率 | 8.000 54.000| MHz |
    | 模式 | 基频 |
    | 频率容差 ±30 ppm |
    | 频率稳定性(DU选项) ±100 | ppm |
    | 并联电容 | 7.000 pF |
    | 负载电容 | pF |
    | 驱动功率 | 100 μW |
    | 工作温度 | -55 +125 | °C |
    | 存储温度 | -55 +125 | °C |
    | 年老化率(首年) ±3 | ±5 | ppm |
    额外参数
    - 欧姆最大内阻:200Ω
    - 封装形式:3.2 x 2.5 mm
    - 引脚连接:1号引脚为输入/输出,2号和4号引脚为接地,3号引脚为输出/输入
    - 材料符合RoHS标准,AEC-Q200认证

    3. 产品特点和优势


    独特功能
    - 小型封装:采用3.2x2.5mm的小型封装,适合空间受限的应用场合。
    - 高精度:典型频率容差为±30ppm,能够满足大部分应用对高精度频率的要求。
    - 宽温范围:可在极端温度条件下稳定工作,-55°C至+125°C的宽工作温度范围使得它能够在恶劣环境下可靠运行。
    - 低功耗:驱动功率仅为100μW,可以降低系统整体功耗。
    市场竞争力
    - 高可靠性:通过AEC-Q200认证,适合用于汽车电子等需要高可靠性的场合。
    - 广泛的频率选择:提供从8MHz到54MHz的广泛频率选择,满足不同应用的需求。

    4. 应用案例和使用建议


    应用案例
    ECX-33Q 已成功应用于多种场景,如移动通信设备、无线模块、车载导航系统等。在这些应用中,它提供了稳定的频率参考信号,确保了设备正常运行。
    使用建议
    - 电路设计:在设计电路时,请根据具体需求选择合适的负载电容,并确保引脚连接正确。
    - 焊接工艺:建议使用符合标准的再流焊工艺进行焊接,以确保矿石振荡器的良好焊接效果。

    5. 兼容性和支持


    兼容性
    ECX-33Q 与主流SMT生产线兼容,可以通过自动贴片机进行安装。此外,它与市面上常见的PCB设计工具兼容,方便工程师进行集成设计。
    支持和维护
    ECS公司为客户提供全面的技术支持服务,包括产品选型指导、设计咨询服务和技术培训等。同时,他们还提供详细的用户手册和参考设计文档,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案



    常见问题与解决方案


    1. 问题:矿石振荡器不能正常启动。
    - 解决方案:检查焊接质量和引脚连接是否正确。确认电源电压和负载电容设置正确。

    2. 问题:设备输出信号不稳定。
    - 解决方案:检查矿石振荡器的工作环境温度,确保其在规定的温度范围内工作。如果温度超出了规定范围,请更换适应更高或更低温度的产品。
    3. 问题:设备在高温环境下性能下降。
    - 解决方案:选择具有更宽工作温度范围的型号,例如DU选项,可以确保矿石振荡器在极端温度下仍能稳定工作。

    7. 总结和推荐


    综合评估
    ECX-33Q 在多个方面表现优秀,尤其是其小巧的封装、高精度和宽工作温度范围。这些特点使其成为许多应用场景的理想选择。
    推荐使用
    总体来说,我强烈推荐使用ECS ECX-33Q矿石振荡器。无论是在汽车电子、工业自动化还是消费电子领域,它都能提供卓越的性能和可靠性。

ECS-160-8-33Q-RES-TR参数

参数
驱动电平 -
负载电容 8pF
频率稳定性 ±50ppm
频率容差 ±15ppm
等效串联电阻 80Ω
频率 16MHz
长*宽*高 3.2mm*2.5mm*800μm
通用封装 SMD-3225-4P
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ECS-160-8-33Q-RES-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-160-8-33Q-RES-TR数据手册
