ECS-163.8-12-33Q-JES-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 12pF ±20ppm ±50ppm 16.384MHz 80Ω 100μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 4059276
供应商: 海外现货
标准整包数: 5

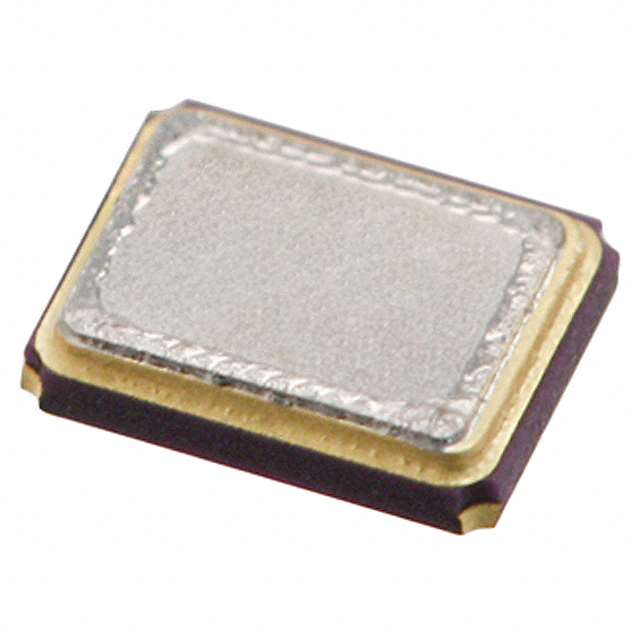

ECS 无源晶振 ECS-163.8-12-33Q-JES-TR

ECS-163.8-12-33Q-JES-TR概述

    ECS ECX-33Q SMD 晶体技术手册

    产品简介


    ECX-33Q是一款微型表面贴装晶体(SMD Crystal),采用3.2 x 2.5毫米的封装尺寸。这款晶体经过AEC-Q200认证,适用于多种高可靠性应用场合。主要功能是为各种电子设备提供稳定的频率信号。其典型应用领域包括通信设备、消费电子产品、汽车电子、医疗设备等。

    技术参数


    以下是ECX-33Q的主要技术规格:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 12.000 | 40.000 MHz |
    | 振荡模式 基本振荡 |
    | 频率容差 | @+25°C ±30 ppm |
    | 频率稳定性 | -55~+125°C ±100 ppm |
    | 并联电容 7 pF |
    | 负载电容 | 指定在型号编号中 | 6 20 | pF |
    | 驱动功率 100 μW |
    | 工作温度范围 -55 +125 | °C |
    | 存储温度范围 -55 +125 | °C |
    | 年老化率(第一年) | @+25°C ±3 | ±5 | ppm |

    产品特点和优势


    1. 微型封装:3.2 x 2.5毫米的小尺寸封装,适合紧凑型设计。
    2. 高稳定性:频率稳定性达到±100ppm,保证长期可靠运行。
    3. 宽工作温度范围:能够在极端环境下稳定工作,适用于工业和汽车应用。
    4. 符合RoHS标准:环保无铅,满足现代生产要求。
    5. AEC-Q200认证:经过严格测试,确保在汽车电子领域的应用可靠性。

    应用案例和使用建议


    - 通信设备:可用于无线通讯模块,如4G/5G模块,提供精准的频率参考。
    - 消费电子产品:如智能手机、平板电脑等,需要高频稳定信号的应用。
    - 汽车电子:发动机控制单元、车载娱乐系统等,要求在高温、低温环境下仍能稳定工作。
    - 医疗设备:心率监测仪、血糖仪等,需要高精度和稳定性的设备。
    使用建议:
    - 在焊接过程中,应遵循指定的回流焊曲线,峰值焊接温度不超过+260°C。
    - 在选择负载电容时,应根据实际需求和型号编号进行匹配。

    兼容性和支持


    ECX-33Q具有良好的兼容性,可与其他电子元件配合使用。制造商提供全面的技术支持和服务,包括样品请求、技术支持热线等。

    常见问题与解决方案


    - 问题:如何确定正确的负载电容?
    - 解决方案:参考型号编号中的规定值,或咨询制造商以获取更详细的指导。

    - 问题:焊接过程中出现空洞?
    - 解决方案:检查焊接参数是否符合推荐规范,必要时重新进行焊接。

    总结和推荐


    ECX-33Q是一款性能优异、可靠性高的SMD晶体。其高稳定性、宽工作温度范围以及AEC-Q200认证使其成为众多应用的理想选择。强烈推荐在通信、消费电子、汽车电子及医疗设备等领域中使用ECX-33Q。
    希望这份技术手册能够帮助您更好地了解ECX-33Q晶体的各项参数及其应用。如有更多疑问,欢迎联系制造商获取进一步的支持。

ECS-163.8-12-33Q-JES-TR参数

参数
等效串联电阻 80Ω
频率 16.384MHz
驱动电平 100μW
负载电容 12pF
频率稳定性 ±50ppm
频率容差 ±20ppm
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ECS-163.8-12-33Q-JES-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-163.8-12-33Q-JES-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-163.8-12-33Q-JES-TR ECS-163.8-12-33Q-JES-TR数据手册

ECS-163.8-12-33Q-JES-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.6584
50+ ¥ 4.1739
250+ ¥ 4.1739
500+ ¥ 4.0994
1500+ ¥ 4.0249
3000+ ¥ 4.0249
15000+ ¥ 4.0249
30000+ ¥ 4.0249
库存: 117
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 23.29
